Z45T铸铁暗杆闸阀

型号: Z45T

Z45T铸铁暗杆闸阀为铁制暗杆楔式单闸板结构，这种结构的唯一优点是启闭时闸阀的高度不改变，因此安装空间较小，适用于大口径阀门和安装空间受限制的管路上，如地下管线。铸铁暗杆闸阀的缺点是阀杆螺纹直接与介质接触，容易被介质腐蚀，同时又无法润滑，因此容易损坏，并且还需安装启闭指示器，一显示阀门的开度。

Z45T暗杆闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

明杆楔式法兰闸阀

相同:闸板启闭

不同:明杆

单闸板平板闸阀

相同:闸板启闭

不同:

高温高压焊接闸阀

相同:闸板启闭

不同:焊接/高温高压

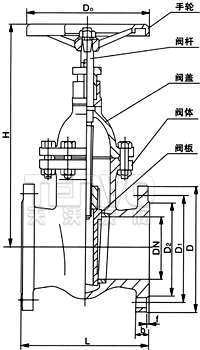

Z45T铸铁暗杆闸阀结构图

Z45T/W暗杆闸阀–性能规范

型号 公称压力 试验压力 工作温度℃ 适用介质
强度（水） 密封（水）
Z45T-10 1.0 1.5 1.1 ≤120 蒸汽、水
Z45E-10 1.0 1.5 1.1 ≤100 油品、煤气

Z45T/W铸铁闸阀–主要零件材料

零件名称 材料
Z45T-10 Z45W-10
阀体、阀盖、手轮 灰铸铁 灰铸铁
阀板 灰铸铁、黄铜 灰铸铁
阀杆 碳钢 碳钢（铜）
顶楔 铸钢 铸钢
阀杆螺母 青铜（球铁） 青铜（球铁）

Z45T/W暗杆铸铁闸阀–外形尺寸

公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 b Z-Фd H D0
50 180 160 125 100 20 4-18 345 180
65 195 180 145 120 20 4-18 376 180
80 210 195 160 135 22 4-18 417 200
100 230 215 180 155 22 8-18 460 200
125 255 245 210 185 24 8-18 525 240
150 280 280 240 210 24 8-23 567 240
200 330 335 295 265 26 8-23 705 320
250 380 390 350 320 28 12-23 800 320
300 420 440 400 368 28 12-23 886 400
350 450 500 460 428 30 16-23 968 400
400 480 565 515 482 32 16-25 1090 500
450 510 615 565 532 32 20-25 1175 500
500 540 670 620 585 34 20-25 1414 720
600 600 780 725 685 36 20-30 1593 720
700 660 895 840 800 40 24-30 1812 800
800 720 1010 950 905 44 24-34 - -
900 780 1110 1050 1005 46 28-34 - -
1000 840 1220 1160 1115 50 28-34 - -
1200 960 1450 1380 1325 40 32-41 - -
1400 1080 1675 1590 1525 44 36-48 - -
1600 1100 1915 1820 1750 68 40-54 - -
1800 1160 2115 2020 1950 72 44-54 - -
