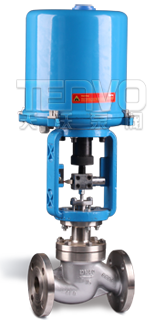

ZDLP电子式电动单座调节阀

电子式电动单座调节阀

型号: ZDLP

ZDLP电子式电动单座调节阀是由电子式电动执行机构和单座型调节阀组成,电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单。电子式执行器输出推力,通过改变阀门开度,来控制被调介质的流量,达到对压力、温度、流量或夜位等参数的自动控制。从而使生产过程按预定的要求正常运行,实现生产过程自动化。单座型调节阀采用一个密封面,因此泄漏量小,但作用在阀杆上的不平衡推力大,适用于压差小、流量小,泄漏量严格的工况。

天沃公司与国内多家老牌电动执行器厂家保持战略合作关系,在无特殊注明情况下,我们生产的ZDLP电子式电动单座调节阀全部采用381L系列电子式电动执行器,亦可根据客户需求装配3610L或PSL系列执行器,也可装配国外进口执行器。

特点总结:

单座阀体电子式电动执行器适合压差小/流量小/泄漏小的管路

ZAZP电动单座调节阀

相同:单座阀体

不同:DDZ型电动执行器

电子式电动套筒调节阀

相同:电子式电动执行器

不同:套筒导向/压差大/泄漏小

气动薄膜单座调节阀

相同:单座阀体

不同:气动薄膜执行器

ZDLP电子式电动单座调节阀–主要技术参数

公称通径(mm) G3/4″ 20 25 32 40 50 65 80 100 125 150 200
阀座直径(mm) 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
额定流量系数(Kv) 0.08 0.12 0.20 0.32 0.5 0.8 1.2 2.0 3.2 5.0 8.0 12 20 32 50 80 120 200 280 450
公称压力(MPa) 1.6、4.0、6.4(常温),4.0、6.4(中温),0.6、4.0、6.4(低温)
行程(mm) 10 16 25 40 60
动作速度(mm/s) 4.2 2.1 3.5 1.7 3.4
流量特性 直线 直线,等百分比
介质温度(℃) -20~200℃、-40~250℃(常温),-40~450℃(中温),-250~-60℃(低温)
法兰尺寸 铸铁法兰按JB/T78-94,铸钢法兰按JB/T79-94
阀体材质 ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
阀芯材质 1Cr18Ni9
上阀盖型式 普通型(常温),热片式(中温),长颈式(低温)

注:可为用户提供ANSI、JPI、JIS等国外法兰标准的产品,其法兰距按用户需要确定。


单座阀体解剖示意图

ZDLP电子式电动单座调节阀–性能指标

项目 指标值
基本误差% ±2.5
回差% 2.5
死区% 1.0
始终点偏差% 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% 2.5
允许泄量L/H ZDLP型:1×10-4阀额定容量

ZDLP电子式电动单座调节阀–允许压差

公称通径DN(mm) G3/4″ 20 25 32 40 50 65 80 100 125 150 200
阀座直径(mm) 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力 5.5 3.5 2.0 3.0 2.0 1.8 1.05 1.16 0.67 0.47 0.39 0.26 0.16

ZDLP电子式电动单座调节阀–外形尺寸

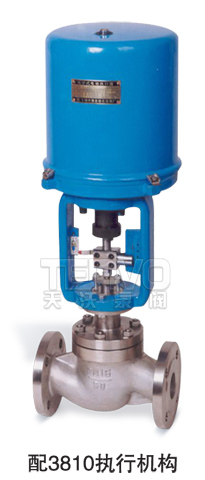

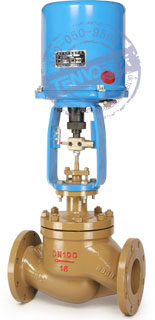

配3810电动执行器电子式电动调节阀实物图

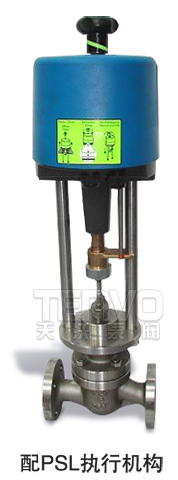

配PSL电动执行器电子式电动调节阀实物图

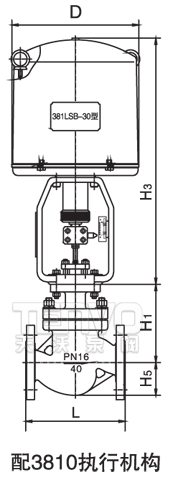

配3810电动执行器电子式电动调节阀外形尺寸图

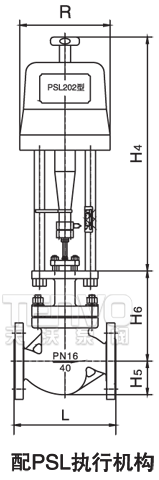

配PSL电动执行器电子式电动调节阀外形尺寸图

公称通径DN L A B D R H1 H6 H2 H3 H4 H5
PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100
20 150 230 460 230 225 177 126 138 142 154 490 373 459 43 49
25 160 230 460 230 225 177 126 138 142 154 490 373 459 48 54
32 180 260 460 230 225 177 134 142 154 162 490 495 459 57 61
40 200 260 460 230 225 177 157 165 177 185 490 495 459 66 70
50 230 300 460 230 225 177 167 187 187 207 490 495 459 80 84
65 290 340 530 230 255 177 199 204 226 231 540 700 520 92 97
80 310 380 530 230 255 177 214 219 241 246 540 700 520 100 105
100 350 430 530 230 255 177 229 240 256 267 540 700 520 120 125
125 400 500 630 260 310 226 263 280 290 307 625 725 570 134 138
150 480 550 630 260 310 226 293 300 320 327 625 725 570 156 163
200 600 650 630 260 310 226 358 364 385 391 625 725 570 199 206

【电子式电动调节阀使用维护、安装说明】

1、电子式电动执行机构的使用和维护请参阅说明书。

2、电子式电动调节阀出厂调整是当输入信号从4~20mA变化时阀芯应由下向上(或由上向下)移动全行程。运行前应检查电源电压及所有的接线是否符合。

3、电子式电动调节阀应安装在环境-10~80℃,相对湿度≤95%,无腐蚀性气体的环境中。安装时应考虑到手动操作及维修拆装的方便。

4、电子式电动调节阀安装在管道上之前,应清楚管道内的污物、焊屑、铁皮以及其他外来物质,以免运行时发生卡滞和损坏阀芯、阀座。

5、电子式电动调节阀安装时应使介质流向与阀体指示方向一致,当调节阀公称通径和管道内径不同时,应用渐缩管件。接合处不允许有松动间隙,减速器法兰支架上的限位块更不能松动和随便拆装。

【ZDLP电子式电动调节阀的特点说明】

1、ZDLP电动单座调节阀为直通低流阻单座上、下双导向式结构,它由一个阀座和一个柱塞形阀芯组成,具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。

2、ZDLP电子式电动调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。

3、通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性值:等百分比(对数)性、直线特性;ZDLP电子式电动调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

单座调节阀的特点是什么?

单座调节阀阀体内只有一个阀芯和阀座,DN≥25时,阀芯为双导向(现在的精小型单座调节阀已改为单导向);DN≤25时,阀芯为单导向。其特点如下:①由于只有一个阀芯,所以容易保证密封、泄漏量小,但不能完全切断。其标准泄漏为0.01%Kv,因此适用于泄漏量要求小的场合。当其进一步设计后,可作为切断阀使用。②正因为只有一个阀芯,压差对阀芯产生的不平衡推力大。

ZDLP电动单座调节阀有几种作用模式?

ZDLP电动单座调节阀有两种作用模式:

1、正作用(型号中以字母B表示):电闭式-常开型(当电信号增大时阀位向下位移);

2、反作用(型号中以字母K表示):电开式-常闭型(当电信号增大时阀位向上位移);
