单闸板平板闸阀

型号:

单闸板平板闸阀有浮动阀座和固定阀座两种，属单面强制密封。浮动阀座带有一贮槽，其中加有密封剂并在其上部有一浮动活塞，当介质压力将其推向闸板，操作时向出口的阀座面添加密封剂来达到密封。而且整个阀腔注有油脂，并由油脂将介质压力传给出口储槽活塞的顶部。阀门在使用时，密封剂和油脂可从外添加。每一储槽的剂量约可操作1OO次。固定式阀座的平板闸阀，靠介质压力把闸板推向出口密封面，达到密封，介质工作压力越高，密封性能越好，广泛用于石油、天然气的输送管线。

明杆楔式法兰闸阀

相同:闸板启闭

不同:楔式闸板

平行式双闸板闸阀

相同:闸板启闭

不同:双闸板

排渣闸阀

相同:闸板启闭

不同:

单闸板平板闸阀的结构特征

A:阀杆螺母采用内涵式结构，并可自注油嘴加注润滑剂，操作轻便灵活

B:填料中间装有填料隔环，可以注入密封脂，既保证了阀杆的可靠密封，又增加了阀杆的润滑

C:中法兰采用金属波形垫片，密封可靠

D:带导流孔结构的阀门，无论全开或全关状态，闸板与阀座始终互相接触，密封面不被介质直接冲刷，从而延长使用寿命

E:阀门全开时，通道为直管线，流阻系数及压力损失均很小，可通毛球清扫管线

单闸板平板闸阀示意图

F、阀门为全密闭结构，防护性能好，可以全天候使用

G、密封阀座为双套密封，具有双重密封的功能，软密封面材料多采用PTFE，能自行清除沙粒杂质和污垢，保证密封完好

H、浮动阀座的结构使阀门进出口双向都能密封

I、阀体有铸造和锻造两种结构，其中短型无导流孔平板闸阀采用焊接结构，长度短、重量轻

单闸板平板闸阀–外形尺寸

手动结构

齿轮驱动结构

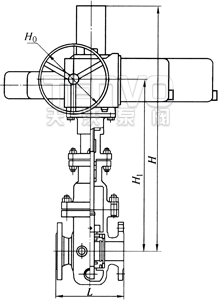

电动驱动结构

有导流孔型结构

公称尺寸 L 手动 齿轮传动 电动 X Y
DN/mm NPS/in M M1 M0 B B1 B0 H H1 H0
25 1 165 280 220 200 - - - - - - 60 90
32 1-1/4 178 350 270 200 - - - - - - 70 105
40 1-1/2 190 435 335 250 - - - - - - 75 115
50 2 216 475 360 250 - - - 690 572 200 80 122
65 2-1/2 235 300 - - - - - 747 637 200 90 152
80 3 283 600 460 300 - - - 860 720 508 100 178
100 4 305 700 535 350 - - - 960 795 508 110 220
150 6 403 910 685 350 - - - 1170 945 508 145 345
200 8 419 1095 815 350 1235 900 305 1355 945 305 170 420
250 10 457 1370 965 450 1510 1050 305 1630 1095 305 210 495
300 12 502 1470 1100 500 1610 1185 305 1760 1257 305 240 600
350 14 762 1730 1250 600 1890 1345 458 2020 1407 305 265 640
400 16 838 1870 1375 650 2030 1470 458 2185 1541 305 290 720
450 18 914 2185 1485 700 2415 1625 458 2500 1651 305 325 798
500 20 991 2335 1575 800 2545 1715 458 2695 1757 457 360 875
600 24 1143 2815 1995 1000 3045 2135 458 3175 2177 457 425 1170
700 28 1346 - - - - - - 3670 2606 610 455 1250
800 32 1524 - - - - - - 4136 2933 610 505 1370
900 36 1727 - - - - - - 4673 3317 610 545 1500

此数据为PN40、CL300压力的单闸板平板闸阀，如需PN64～160压力数据，请联系天沃工作人员。

电动装置为天二通产品，可根据用户需要选择品牌和型号。

短结构轻型单闸板平板闸阀–外形尺寸

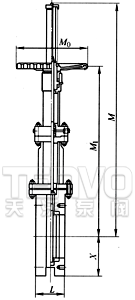

手动结构

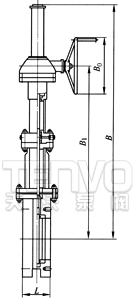

齿轮驱动结构

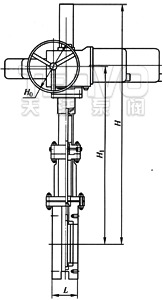

电动驱动结构

公称尺寸 L（RF） 手动 齿轮传动 电动 X
DN/mm NPS/in M M1 M0 B B1 B0 H H1 H0
100 4 150 700 535 350 - - - 960 795 508 110
150 6 150 910 685 350 - - - 1170 945 508 145
200 8 180 1095 815 350 1235 900 305 1355 1075 508 170
250 10 180 1370 965 450 1510 1050 305 1630 1095 305 210
300 12 200 1470 1100 500 1610 1185 305 1730 1230 305 240
350 14 206 1730 1250 600 1890 1345 458 2020 1417 305 265
400 16 218 1870 1375 650 2030 1470 458 2160 1532 305 290
450 18 218 2185 1485 700 2415 1625 458 2500 1651 305 325
500 20 229 2335 1575 800 2545 1715 458 2650 1741 305 360
600 24 248 2815 1995 1000 3045 2135 458 3130 2161 457 425
700 28 286 - - - - - - 3660 2470 457 455
800 32 286 - - - - - - 4135 2933 610 505
900 36 286 - - - - - - 4605 3260 610 554
1000 40 324 - - - - - - 5140 3645 610 610
