衬氟闸阀

型号: Z41F46、Z41F3

Z41F3、Z41F46耐腐蚀衬氟闸阀在腐蚀性管路上，是最常见的截断阀之一，利用两侧密封呈楔状的闸阀来接通或截断管路中介质，不允许微量开启在管路中作节流装置用，以避免因高速流动的介质冲蚀而加快密封面的损坏，同样也不适用于调节介质流量。

Z41F3、Z41F46衬氟闸阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

特点总结：

全衬氟塑料有效替代不锈钢闸阀耐腐蚀性能优异最高温度150℃化工行业应用广泛

耐腐蚀衬氟球阀

相同:全衬氟塑料/耐腐蚀

不同:球阀类型

耐腐蚀衬氟截止阀

相同:全衬氟塑料/耐腐蚀

不同:截止阀类型

衬氟蝶阀

相同:全衬氟塑料/耐腐蚀

不同:蝶阀类型

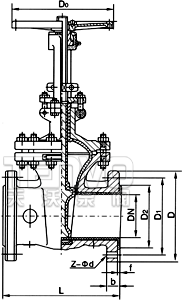

耐腐蚀衬氟闸阀结构图
chenfu_zhafa02.png解剖图

耐腐蚀衬氟闸阀的特点

1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSl磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体。阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触部件，全部包衬F EP(F46)或PCTF E(F3)等氟塑料；

2、密封副为FEP(F46)/FEP(F46)或其它材料组合，摩擦系数小，启动力矩低；

3、填料采用PTFE(F4)标准填料，密封性能好，维修更换方便；

4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；

5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作启闭装置。

耐腐蚀衬氟闸阀–主要零部件材料

零件名称 碳钢 不锈钢
C P R
阀体、阀盖、闸板 WCB CF8 CF8M
衬里层/阀座 PCTFE（F3）、FEP（F46）、PFA（可溶性聚四氟乙烯）、Po（聚烯烃）
填料、垫片 柔性石墨、PTFE（F4）
支架 HT250、WCB、CF8
手轮 WCC

耐腐蚀衬氟闸阀–主要连接尺寸

公称通径 L D D1 D2 f b Z-Φd D0
DN（mm） NPS（inch）
15 1/2 140 95 65 45 2 14 4-14 120
20 3/4 152 105 75 55 2 16 4-14 120
25 1 165 115 85 65 2 16 4-14 120
32 1-1/4 178 135 100 78 2 18 4-18 140
40 1-1/2 240 145 110 85 3 18 4-18 160
50 2 250 160 125 100 3 20 4-18 180
65 2-1/2 270 180 145 120 3 20 4-18 200
80 3 280 195 160 135 3 22 4/8-18 240
100 4 300 215 180 155 3 22 8-18 260
125 5 325 245 210 185 3 24 8-18 300
150 6 350 280 240 210 3 24 8-23 320
200 8 400 335 295 265 3 26 8-23 360
250 10 450 405 350 320 3 28 12-23 400
300 12 500 460 400 368 4 28 12-23 400
350 14 550 520 460 428 4 30 16-23 450
400 16 600 580 515 482 4 32 16-25 450
450 18 650 640 565 532 4 32 20-25 500
500 20 700 705 620 585 4 34 20-25 500

法兰尺寸PN1.0MPa、DN80螺栓孔数JB78时Z=4，其它标准时Z=8。
