ZZYP自力式压力调节阀

自力式压力调节阀

型号: ZZYP、ZZYM、ZZYN

ZZYP自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。自力式压力调节阀最大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。自力式压力调节阀采用快开流量特征,动作灵敏,密封性能好,因而广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(用于阀后压力调节),或泄压、稳压(用于阀前压力调节)的自动控制。

特点总结:

无需外加能源最常用的自力式调节阀蒸汽/液体/空气均可完美替代减压阀

V230自力式压力调节阀

相同:自力式/压力调节

不同:性能表现更佳

自力式微压调节阀

相同:自力式/压力调节

不同:控制微小压力

指挥器操作型自力式压力调节阀

相同:自力式/压力调节

不同:带指挥器/控制精度更高

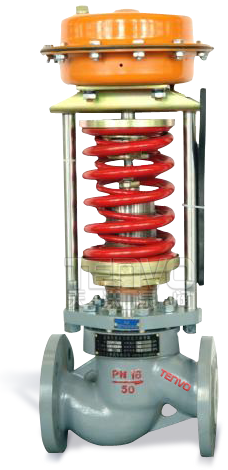

ZZY系列自力式压力调节阀-实物展示

ZZYP薄膜式阀后型自力式压力调节阀
ZZYP活塞式阀后型自力式压力调节阀
ZZYP活塞式阀阀前型自力式压力调节阀

ZZY系列自力式压力调节阀–主要技术参数

1、主要技术参数和性能指标

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程mm 8 10 14 20 25 40 50 60 70
公称压力PN(MPa) 1.6、4.0、6.4
压力调节范围(KPa) 15-50;40-80;60-100;80-140;120-180;160-220;200-260;240-300;
280-350;330-400;380-450;430-500;480-560;540-620;600-700
680-800;780-900;880-1000;600-1500;1000-2500
流量特性 快开
调节精度% ±5
使用温度℃ ≤350
允许泄漏量 硬密封(L/h) 单座:≤10-4阀额定容量(Ⅳ级;双座、套筒:≤5×10-3阀额定容量(Ⅱ级)
软密封(ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 11.60
减压比 最大 10
最小 1.25

2、阀后压力调节阀,其阀前压力与阀后压力的关系

自力式压力调节阀本身是一个调节系统,阀本身又有一定的压降要求,对阀后压力调节阀,为保证阀后压力在一定范围内,其阀前压力必须达到一定值。

阀前压力KPa 30 50 100 150 200 250 300 350 400 450 500 550 600
阀后压力KPa 15-24 15-40 15-80 15-120 20-160 25-200 30-240 35-280 40-320 45-360 50-400 55-440 60-480
阀前压力KPa 650 700 750 800 850 900 950 1000 1250 1500 2000 2500 3000
阀后压力KPa 65-520 170-560 75-600 80-640 85-680 90-720 95-760 100-800 125-1000 150-1200 200-1600 250-2000 300-2400

ZZY系列自力式压力调节阀–外形尺寸

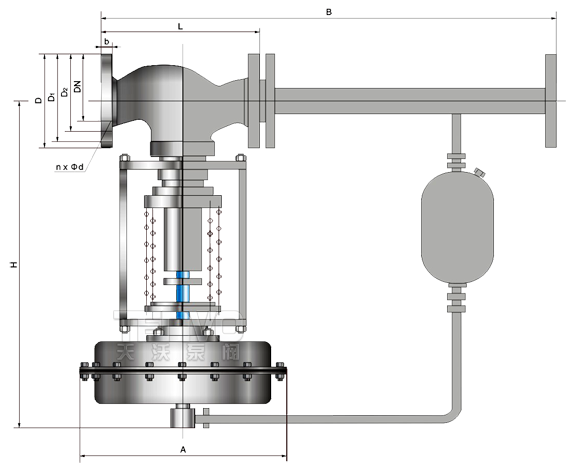

ZZYP自力式压力调节阀结构图
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850
压力调节范KPa 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
130-300 H 455 500 520 690 760 800 870 880 900 950
A 176 230
280-500 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量KG 26 37 42 72 90 114 130 144 180 200 250
导压管接头螺纹 M161.5

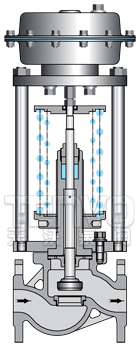

ZZY系列自力式压力调节阀–工作原理

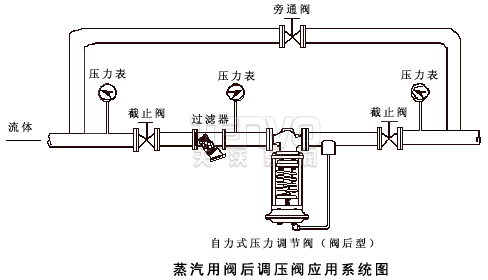

蒸汽用阀后自力式压力调节阀应用系统图

用于控制阀后压力调压阀的作用方式为压闭型。其原理如下:介质由箭头方向流入阀体、经阀芯、阀座节流后输出。另一路经冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到减压、稳压之目的。如阀后压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开启度减小,直至阀后压力下降到设定值为止。同理,如阀后压力降低,作用在膜片上的力减小,由弹簧的反作用力,带动阀芯,使阀门开启度增大,直到阀后压力上升到设定值为止。

用于控制阀前压力的调压阀,阀的作用方式为压开型。其原理如下:质由箭头方向流入阀体,另一路经冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压之目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开启度增大,直至阀前压力下降到设定值为止。同理,如阀前力降低,作用在膜片上的力减小,由弹簧的反作用力,带动阀芯,使阀门开启度减小,直到阀后压力上升到设定值为止。

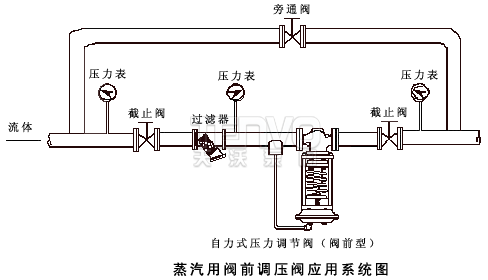

蒸汽用阀前自力式压力调节阀应用系统图

ZZYP自力式压力调节阀–注意事项

1、附设隔温冷凝罐可在≤350℃温度下使用

2、压力调节范围分段,控制压力应尽量选取在调节范围中间值

ZZYP自力式压力调节阀的补充说明

ZZYP自力式压力调节阀的阀座结构有:单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;

ZZYP自力式压力调节阀的作用形式有:减压用-阀后压力调节(型号中以字母B表示);泄压用-阀前压力调节(型号中以字母K表示)。

ZZYP自力式压力调节阀执行机构有:薄膜式、活塞式二种;

产品公称压力等级有PN16、40、64;

泄流量等级有II级、IV级和VI级三档;

压力分段调节从15~2500kpa。可按需要组合满足用户工况要求。

ZZYP自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。压力分段范围细且互相交叉,调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。橡胶膜片式检测,执行机构检测精度高、动作灵敏。采用压力平衡机构,使调节阀反映灵敏、控制精确。广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
