API美标铸钢闸阀

型号:

天沃出品的API美标铸钢闸阀符合美国石油学会标准：API600和API6D的要求，与美国机械工程师学会标准ASME16.34一致。API美标闸阀由完整的阀体、阀盖、内件组成，其中阀体、阀盖的材料包括碳含量的九个等级，低合金和不锈钢，在特殊的适用中，可用合金和不锈钢的其它等级。有许多的内件供不同的环境下使用，填料和垫片的选择也为各种环境所具备。

特点总结：

美国标准明杆楔式单闸板铸钢/不锈钢材质

明杆楔式法兰闸阀

相同:阀门结构

不同:国标

锻钢闸阀

相同:闸板启闭

不同:锻钢阀体

美标截止阀

相同:美标

不同:截止阀类型

API美标铸钢闸阀

API美标闸阀–应用标准

铸造闸阀符合:API600/API6D

铸钢闸阀符合:ISO 10434

铸钢阀门符合:ASME B 16.34

结构长度符合：ASME B 16.10

法兰尺寸符合：ASME B 16.5

试验与检验符合：API598/API6D

API铸钢闸阀–设计描述

全通径设计

明杆支架

螺栓连接

弹性闸阀，带导向

实心或裂开式闸板

铸造T型阀杆

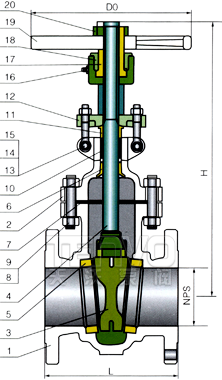

API美标铸钢闸阀–各部件材质

序号 零件名称 材质
1 阀体 A216-WCB
2 阀盖 A216-WCB
3 闸板 A216-WCB+CR13
4 阀杆 A182-F6a
5 阀座 A105+CR13
6 上密封座 A276-420
7 密封垫 SS 304+石墨
8 阀盖螺栓 A193-B7
9 阀盖螺母 A194-2H
10 填料 石墨
11 填料压套 A276-420
12 填料压板 A216-WCB
13 活结螺栓销 碳钢
14 活结螺栓 A193-B7
15 活结螺母 A194-2H
16 油杯 铜合金
17 阀杆螺母 A439-D2
18 轴承压盖 ANSI 1025
19 手轮 ASEM A395
20 手轮螺母 ANSI 1025

API美标铸钢闸阀–外形尺寸

NPS in 2 2-1/2 3 4 5 6 8 10 12 14 16 18 20 24
DN mm 51 64 76 102 127 152 203 254 305 337 387 438 489 591
L1
（BW）		 in 7.00 7.50 8.00 9.00 10.00 10.50 11.50 13.00 14.00 15.00 16.00 17.00 18.00 20.00
mm 178 190 203 229 254 267 292 330 356 381 406 432 457 508
L
（RF）		 in 8.50 9.50 11.14 12.0 15.00 15.88 16.50 18.00 19.76 22.50 24.00 26.30 28.00 32.00
mm 216 241 283 305 381 403 419 457 502 572 610 660 711 813
L2
（RTJ）		 in 7.50 8.00 8.50 9.50 10.50 11.00 12.00 13.50 14.50 15.50 16.50 17.50 18.50 20.50
mm 191 203 216 241 267 279 305 343 368 394 419 445 470 521
H in 15.20 17.3 19.02 23.11 26.50 30.20 37.60 45.12 52.28 59.80 67.76 74.80 83.31 97.64
mm 386 435 483 587 673 767 955 1146 1328 1519 1721 1900 2116 2480
D0 in 7.87 7.87 9.84 9.84 118.1 11.81 13.78 17.72 19.68 18.11 18.11 18.11 24.02 24.02
mm 200 200 250 250 300 300 350 450 500 460* 460* 460* 610* 610*
