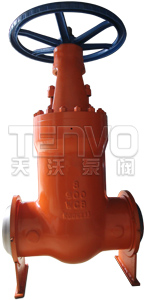

高温高压焊接闸阀–材质及传动方式代号
| 产品型号 | Z60、Z61、Z62、后加“Y、H、W”（表示密封面材质） |
| 公称压力（PN） | 100V、140V、170V、10.0、16.0、20.0、25.0、32.0、（“C、I、V、P、R”表示阀体材质） |
| 传动方式 | 在型号“Z”后插入“4”；示例：Z461Y-P54/140V 表示（正齿轮传动） |
| 在型号“Z”后插入“5”；示例：Z561Y-P54/140V 表示（伞齿轮传动） | |
| 在型号“Z”后插入“9”；示例：Z961Y-P54/140V 表示（电动传动） | |
| 执行标准 | 设计与制造：E101、JB/T3595、DL/T531；机构长度：E101、DL/T531、GB/T15188.1 压力与温度：E101、JB/T3595；试验与检验：E101、JB/T3595；焊接坡口：JB/T3595、DL/T531或用户提供 |
如连接面与表中规定不同时，用户应在合同中注明。
Z60H/Y、Z61H/Y、Z62H/Y高温高压焊接闸阀–主要外形尺寸、连接尺寸
| 公称压力 PN（MPa） |
公称通径 DN（mm） |
标准值 | 参考值 | |||
| L | D1 | D2 | H | D0 | ||
| 16.0 20.0 |
50 | 280 | 62 | 78 | 500 | 250 |
| 65 | 330 | 73 | 91 | 640 | 250 | |
| 80 | 368 | 88 | 112 | 680 | 300 | |
| 100 | 457 | 110 | 136 | 730 | 400 | |
| 125 | 533 | 138 | 172 | 800 | 450 | |
| 150 | 610 | 160 | 198 | 850 | 450 | |
| 25.0 | 50 | 330 | 58 | 78 | 530 | 250 |
| 65 | 368 | 69 | 91 | 675 | 300 | |
| 80 | 457 | 84 | 112 | 700 | 400 | |
| 100 | 533 | 103 | 136 | 760 | 400 | |
| 125 | 610 | 134 | 172 | 820 | 450 | |
| 150 | 700 | 152 | 198 | 880 | 450 | |
| 32.0 | 50 | 330 | 54 | 78 | 530 | 250 |
| 65 | 368 | 65 | 91 | 675 | 300 | |
| 80 | 457 | 78 | 112 | 700 | 400 | |
| 100 | 533 | 98 | 136 | 760 | 400 | |
| 125 | 610 | 126 | 172 | 820 | 450 | |
| 150 | 700 | 150 | 198 | 880 | 450 | |
正齿轮_伞齿轮_电动_高温高压焊接闸阀–主要外形尺寸、连接尺寸
| 公称压力 PN（MPa） |
公称通径 DN（mm） |
标准值 | 参考值 | 电装型号 | ||||
| L | D1 | D2 | H | L1 | L2 | |||
| Z462H/Y Z562H/Y Z962H/Y PN16.0 PN20.0 P54/100V |
50 | 280 | 62 | 78 | 840 | 363 | 197 | DZW45 |
| 65 | 350 | 73 | 93 | 915 | 363 | 197 | DZW45 | |
| 80 | 480 | 88 | 110 | 950 | 363 | 197 | DZW45 | |
| 100 | 525 | 110 | 136 | 1164 | 437 | 277 | DZW60 | |
| 125 | 600 | 138 | 172 | 1402 | 437 | 277 | DZW60 | |
| 150 | 650 | 160 | 200 | 1129 | 437 | 277 | DZW60 | |
| 175 | 750 | 181 | 223 | 1250 | 457 | 309 | DZW90 | |
| 200 | 800 | 202 | 250 | 1450 | 457 | 309 | DZW90 | |
| 225 | 850 | 232 | 278 | 1650 | 554 | 309 | DZW120 | |
| 250 | 950 | 275 | 330 | 1750 | 554 | 309 | DZW120 | |
| 300 | 1194 | 320 | 382 | 1950 | 764 | 398 | DZW180 | |
| Z462H/Y Z562H/Y Z962H/Y PN25.0 PN32.0 P54/140V P57/170V |
100 | 525 | 100 | 136 | 1236 | 437 | 277 | DZW60 |
| 125 | 600 | 126 | 172 | 1402 | 437 | 277 | DZW60 | |
| 150 | 700 | 150 | 200 | 1408 | 457 | 309 | DZW90 | |
| 175 | 750 | 170 | 223 | 1650 | 554 | 309 | DZW120 | |
| 200 | 800 | 189 | 250 | 1650 | 554 | 309 | DZW120 | |
| 225 | 850 | 208 | 278 | 1750 | 554 | 309 | DZW120 | |
| 250 | 950 | 252 | 330 | 1850 | 554 | 309 | DZW120 | |
| 300 | 1194 | 305 | 412 | 2040 | 764 | 398 | DZW180 | |
| 350 | 1250 | 353 | 464 | 2150 | 764 | 398 | DZW180 | |
焊接口尺寸可根据用户要求生产。
中部可法兰连接或自密封式由用户自定。
高温高压焊接闸阀–结构形式与用途
1、操作传动方式有：手动、电动、正伞齿轮动、气动等，订货时应注明传动方式。
2、符合国内外先进标准的要求，密封可靠、性能良好、造型美观。
3、阀瓣、阀座密封面根据不同的要求采用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗磨擦性能好，使用寿命长。
4、采用楔式弹性闸板结构，摩擦力小，中大口径设置滚动轴承与推力轴承，开关灵活，启闭轻松。
5、阀杆经调质及表面氮化处理，有良好抗摩擦性和抗腐蚀性，具有倒密封结构，保证焊接闸阀在运行时开启不经阀杆外漏，同时可更换阀杆填料。
6、可采用各种配套管连接标准及密封面形成，满足各种工程需求和用户要求。
7、阀体材料品种齐全，填料、垫片可根据实际工况或用户的要求合理配置，能适用各种压力、温度及介质工况。
高温高压焊接闸阀–压力试验与性能规范
| 公称压力 PN（MPa） |
试验压力（MPa） | 工作压力（MPa） | 适用温度℃ | 适用介质 | ||||||||
| 壳体强度（水） | 密封（水） | 密封（气） | P54 | P55 | P57 | WCB | WC1 | C5 | WC6 | WC9 | ||
| 10.0 | 15 | 11 | 0.5-0.7 | - | - | - | ≤425 | ≤450 | ≤550 | ≤540 | ≤570 | 水、蒸汽、油品 |
| 16.0 | 24 | 18 | - | - | - | |||||||
| 20.0 | 30 | 22 | - | - | - | |||||||
| 25.0 | 38 | 28 | - | - | - | |||||||
| 32.0 | 48 | 36 | - | - | - | |||||||
| P54/100V | 30 | 11.3 | 10 | - | - | 注：P54型号适用温度为：≤540℃ | 水、蒸汽 | |||||
| P54/140V | 38 | 17.5 | 14 | - | - | |||||||
| P54/170V | 48 | 21.3 | 17 | - | - | |||||||
| P55/100V | 38 | 11.3 | - | 10 | - | 注：P55型号适用温度为：≤550℃ | ||||||
| P55/140V | 48 | 17.5 | - | 14 | - | |||||||
| P55/170V | 53 | 21.3 | - | 17 | - | |||||||
| P57/100V | 48 | 11.3 | - | - | 10 | 注：P57型号适用温度为：≤570℃ | ||||||
| P57/140V | 55 | 17.5 | - | - | 14 | |||||||
| P57/170V | 60 | 21.3 | - | - | 17 | |||||||
