明杆楔式法兰闸阀

型号: Z41H、Z41Y

Z41H明杆楔式闸阀的关闭件闸板是楔形的，目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能保证高的介质压力密封，也能对低的介质压力进行密封。楔式闸阀的阀体上设有导向机构，可防止闸板在开启或关闭时旋转，从而保证密封面相应对准，并使闸板在未达到关闭位置之前不与阀座摩擦，从而减少密封面的磨损。

楔式明杆闸阀的缺点是不能像带导流孔的平行式闸阀那样能设置导流孔，且阀杆的热膨胀也会使密封面过载。而且楔式闸阀的密封面比平行式闸阀更容易夹杂流动介质所带的固体颗粒。

明杆楔式闸阀也不适用于进行节流。主要是用于开关次数较少的场合。

特点总结：

明杆单闸板最常见的闸阀铸铁/铸钢/不锈钢材质

暗杆闸阀

相同:闸板启闭

不同:暗杆

美标闸阀

相同:阀门结构

不同:美国标准

一体式高温球阀

相同:阀体长度（替代闸阀）

不同:球阀类型

明杆楔式闸阀–主要零件材料

主要
零件
材料		 阀体 WCA、WCB、WCC ZG1Cr5Mo、ZG20CrMoV ZG1Cr18Ni9Ti ZG1Cr18Ni12M2Ti
阀杆 1Cr13、2Cr13 25Cr2MoV、25Cr2Mo1V 1Cr18Ni9Ti 1Cr18Ni12M2Ti
密封面 堆507/507Mo 堆802/812 本体材料
填料、垫片 柔性石墨+不锈钢带（网）
适用
工况		 适用介质 水、蒸汽、油品 硝酸类 硝酸类
适用温度℃ ≤425 ≤570 ≤200 ≤200
正齿轮传动 在相应的手动型号的Z后插入“4”表示，示例：Z441H-40I
伞齿轮传动 在相应的手动型号的Z后插入“5”表示，示例：Z541H-40I
电动传动 在相应的手动型号的Z后插入“9”表示，示例：Z941H-40I

明杆楔式闸阀–主要尺寸

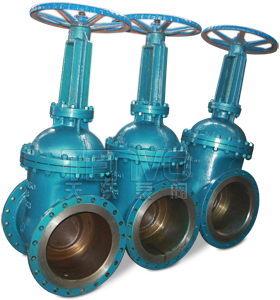

Z41H明杆楔式闸阀实物图

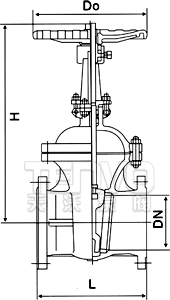

Z41H明杆楔式闸阀结构图

设计与制造：GB/T12234-89 结构长度：GB/T12221-89、GB/T15188.1-94 连接形式：GB/T9113、JB/T79、HG20592、GB/T1224 检验与试验：JB/T9092-99、GB/T13927-92

Z40H/Y-16、Z41H/Y-16

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 900 1000 1100 1200
H 240 284 303 321 352 438 450 528 620 753 847 1039 1248 1472 1450 1887 2011 2181 2346 2700 2860 3170 3430
D0 120 120 140 200 220 240 240 280 300 320 360 400 450 500 550 600 700 700 800 900 1000 1000 1100

Z40H/Y-25、Z41H/Y-25

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 900 1000 1100 1200
H 240 284 303 321 352 438 450 528 620 753 847 1039 1248 1472 1450 1887 2011 2181 2346 2700 2860 3170 3430
D0 120 140 160 180 200 220 240 280 300 320 360 400 450 500 550 600 700 700 800 900 1000 1000 1100

Z40H/Y-40、Z41H/Y-40

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950 1000 1050
H 285 305 322 369 440 473 552 671 726 883 1086 1298 1535 1678 1903 2020 2180
D0 140 160 180 200 240 280 300 320 360 400 450 500 550 600 700 750 800

Z40H/Y-64、Z41H/Y-64

DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L 190 210 230 240 250 280 310 350 400 450 550 650 750
H 288 341 353 389 448 475 553 679 779 893 1100 1332 1535
D0 180 200 200 240 280 280 320 360 400 450 560 640 640

Z40H/Y-100、Z41H/Y-100

DN 25 32 40 50 65 80 100 125 150 200 250 300
L 210 230 240 250 280 310 350 400 450 550 650 750
H 341 353 389 558 622 671 671 892 972 972 1305 1506
D0 200 240 280 360 400 400 400 560 560 560 640 640

Z40H/Y-160、Z41H/Y-160

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 170 190 210 230 240 300 340 390 450 525 600 750
H 250 288 310 350 395 612 677 686 751 868 997 1224
D0 200 200 280 320 320 360 360 400 450 560 640 720

楔式明杆闸阀的工作原理

楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔人时的紧密结合来达密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔人作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

明杆闸阀的工作原理：当明杆安装后，一部分位于阀内或者外部环境下的阀杆在每次阀门循环时就会移动到填料区。在没有出现空气的情况下，流体在阀内不可能腐蚀内部的阀杆，如果有空气很可能腐蚀填料。反过来，闸阀阀杆会被环境而不是产品本身影响。当阀杆处于其行程的终端时，这两种情况导致填料泄漏问题。一个好的阀杆材料，或防腐蚀／耐磨涂层有其长远的价值。螺纹可以切削或轧制。轧螺纹更加坚固，且比切削螺纹有一个更好的表面光洁度。轧螺纹较少受剪切力且需要较小的摩擦力矩。轧螺纹也可以长期受益。

升降杆(明杆)闸阀 这种闸阀的阀杆螺母设在阀盖或支架上，启闭阀门时，用旋转阀杆螺母来带动阀杆的升降。在这种结构中阀杆的螺纹部分不与介质接触，不易被介质腐蚀，同时又有利于阀杆螺纹部分的润滑，因此，被广泛选用。

楔式明杆闸阀所适用的场合

在各种类型的阀门中，闸阀是应用最广泛的一种。它一般只适用于全开或全闭，不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尺寸没有严格要求，而且使用条件又比较苛刻的场合。如高温高压的工作介质，要求关闭件要保证长期密封的情况下等。

通常，使用条件或要求密封性能可靠，高压、高压截止(压差大)、低压截止(压差小)、低噪声、有气穴和汽化现象、高温介质、低温(深冷)时，推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程，化工等领域中应用较多。

明杆楔式闸阀的选用原则

选择楔式闸阀一般依据下面的原则：

1、对阀门流体特性的要求。流阻小、流通能力强、流量特性好、密封要求严的工况选用闸阀。

2、高温、高压介质。如高压蒸汽、高温高压油品。

3、低温(深冷)介质。如液氮、液氢、液氧等介质。

4、低压大口径。如自来水工程、污水处理工程。

5、安装位置：当高度受限制时用楔式暗杆闸阀；当安装高度不受限制时用明杆楔式闸阀。

6、只能作开启、关闭用，不能作调节或节流用的场合，才选用楔式闸阀。

7、在开启和关闭频率较低的场合下，宜选用楔式闸阀。
