ZZWP自力式温度调节阀

自力式温度调节阀

型号: ZZWP

ZZWP自力式温度调节阀也称温控阀,是由温度传感器与控制阀两部分组成,是一种无需外来能源(电控型除外),利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门的非腐蚀性的液体、气体和蒸汽等管路。

特点总结:

外部传感器与控制阀组成自力式或电控型温度控制

自力式流量调节阀

相同:自力式

不同:流量调节

自力式压力调节阀

相同:自力式

不同:压力调节

自力式压差调节阀

相同:自力式

不同:压力/压差调节

ZZWP自力式温度调节阀–工作原理

自力式温度调节阀按用途可分为:加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度调节阀的工作原理大体相同,都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。

下面以加热用温度调节阀为例,结合工作原理示意图说明其工作过程:将温度传感器插入被控介质中,当被控介质温度升高时,感温液体膨胀,作用力克服弹簧阻力,推动阀芯向下移动,阀门趋于关闭,从而减少热媒介质流量;反之,当被控介质温度低于设定值时,感温液体收缩,弹簧复位推动阀芯开启,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质温度始终保持在设定温度值的允许范围内。

自力式电控温度调节阀是以电子式电动执行器为控制机构,反应速度更快,精度更高,性能更加可靠。

自力式温度调节阀原理图

ZZWP自力式温度调节阀–Kv230调节机构技术参数

公称直径
DN
Kvs值
(M3/h)
行程
(mm)
Z值,根据
VDMA2422标准
PN16时的最大压差
△Pmax(MPa)
PN40时的最大压差
△Pmax(MPa)
允许泄漏量
(在规定试验条件下)
硬密封 软密封
15 4 6 0.6 1.6 2.0 4×10-4×
阀门额定容量
10气泡/分
20 6.3 6 0.6
25 8 6 0.6
32 16 8 0.55
40 20 10 0.55
50 32 12 0.5
65 50 12 0.5 20气泡/分
80 80 18 0.45
100 125 20 0.4 1.5 1.5
125 160 20 0.35
ZZWP自力式温度调节阀示意图

ZZWP自力式温度调节阀–温控器主要技术参数

类型 Xs设定范围内(℃) 时间常数(S) 传感器处允许的最高温度(℃) 温控器处的环境温度(℃) 公称压力:传感器,侵入式套管(PN) 温度传感器 传感器介质 传感器材料 侵入式套管材料 溶液罩式传感器连接尺寸 超温保护 毛细管长度 控制精度
D06   120(加侵入式套管) 高于设定100℃ 0~70 4.0MPa 光滑传感器Φ24×380 硅油 黄铜,铜 黄铜,镀镍,不锈钢 R1″ 超过设定点100℃以内 3(标准型)
5
10
15
±1.5℃
D17 20 螺旋传感器Φ30×500 铜,螺旋镀镍 无侵入式管套

※温控器是温度调节机构的执行器(电控型除外),它是根据液体的不可压缩和热胀冷缩原理进行工作,温控器有两种型号多种温度控制范围可供选择。

ZZWP自力式温度调节阀–使用介质与温度的关系

阀体材质 公称压力(MPa) 介质温度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作压力)
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

ZZWP自力式温度调节阀–外形尺寸

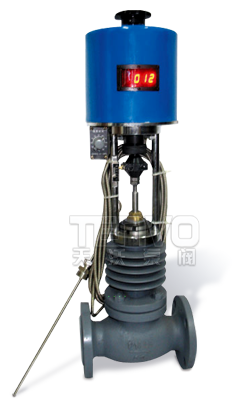

自力式电控温度调节阀实物图
自力式电控温度调节阀

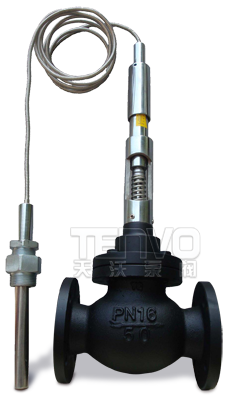

ZZWP自力式温度调节阀实物图

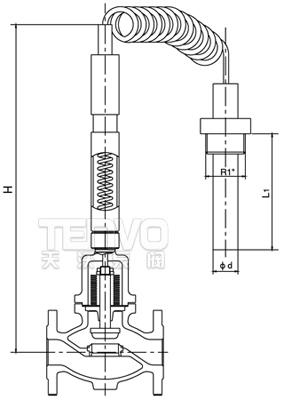

ZZWP自力式温度调节阀结构图
DN H Kg 温包尺寸Φd×L1 连接尺寸
D06 D17
15 502 130 Φ24×380 Φ30×500 R1″
20 502 150
25 528 160
32 528 180
40 530 200
50 530 230
65 565 290
80 565 310
100 670 350
125 670 400

自力式温度调节阀的补充说明

自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

自力式温度调节阀按用途可按用途分为加热型和冷却型。适用于非腐蚀性的液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型); 当被控介质温度升高,控制阀门开启(冷却型)。

自力式温度调节阀按阀体结构还可分为:ZZWP(单座阀体结构)、ZZWN(双座阀体结构)、ZZWM(套筒阀体结构)。
