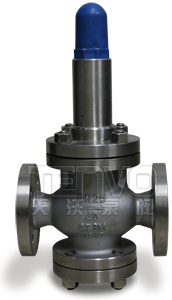

Y42X直接作用式薄膜减压阀以其在液体介质方面的高效应用,也称为液体减压阀或水用减压阀,主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成,以膜片作为敏感元件来带动阀瓣运动,控制阀瓣开度达到减压、稳压的目的。
Y42X薄膜式液体减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用,性能稳定,适用于水和非腐蚀性液体的管路。
Y42X薄膜式减压阀同样可适用于空气、煤气等气体,但YK43F气体减压阀性能更出色。
特点总结:
直接作用薄膜式适用液体介质适用气体介质
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 2 | 3.5 | 4 | 4.5 | 14 | 14.5 | 15 | 60 | 64 | 120 | 140 | 230 | 350 | 520 | 690 | 950 | 1400 |
公称压力(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
密封试验压力(MPa) | 1.0 | 1.6 | 2.5 |
最高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
出口压力范围(MPa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(MPa)△P2P | GB12244-1989 | ||
流量特性偏差(MPa)△P2G | GB12244-1989 | ||
渗透量 | 0 | ||
工作温度 | 0℃~80℃ |

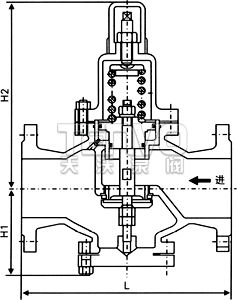

DN | L | H1 | H2 | ||||||||
PN16、25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | |
20 | 160 | 160 | 170 | 90 | 90 | 90 | 90 | 220 | 220 | 220 | 220 |
25 | 180 | 200 | 200 | 95 | 95 | 100 | 105 | 255 | 255 | 265 | 265 |
32 | 200 | 220 | 220 | 100 | 100 | 100 | 110 | 255 | 255 | 265 | 265 |
40 | 220 | 240 | 240 | 115 | 115 | 130 | 130 | 325 | 325 | 330 | 330 |
50 | 250 | 270 | 270 | 120 | 120 | 135 | 135 | 325 | 325 | 330 | 330 |
65 | 260 | 280 | 300 | 125 | 125 | 130 | 145 | 330 | 330 | 340 | 355 |
80 | 310 | 330 | 330 | 135 | 135 | 150 | 160 | 340 | 340 | 340 | 360 |
100 | 350 | 380 | 380 | 108 | 108 | 185 | 185 | 317 | 317 | 360 | 360 |
125 | 400 | 450 | 450 | 190 | 200 | 200 | 245 | 560 | 560 | 565 | 565 |
150 | 450 | 500 | 500 | 205 | 210 | 240 | 280 | 580 | 580 | 585 | 585 |
200 | 500 | 550 | 550 | 220 | 245 | 245 | 310 | 630 | 630 | 635 | 635 |
250 | 600 | - | - | 270 | - | - | - | 750 | - | - | - |
300 | 800 | - | - | 310 | - | - | - | 780 | - | - | - |
350 | 850 | - | - | 390 | - | - | - | 850 | - | - | - |
400 | 900 | - | - | 420 | - | - | - | 925 | - | - | - |
PN16仅为Y42X型直接作用式薄膜减压阀;PN16~25可为Y42AX型直接作用弹簧活塞式减压阀。
Y42AX水用直接作用式减压阀是在Y42X型的基础上,以活塞代替膜片的压力调节阀。比膜片式提高寿命三倍以上。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀;口径大于等于DN50的建议选用Y42AX(法兰连接)的活塞型减压阀。该类阀门属于可调式减压阀,阀后的压力可根据需要调节,投入使用后阀后压力始终减至并稳定在设定值,不因阀前压力、流量的波动而改变。阀门选材优质,性能可靠,使用寿命长。
作为弹簧薄膜式减压阀的换代产品,Y42AX系列弹簧活塞式减压阀具有以下优点:
1、使用寿命长,不存在膜片损坏的问题。
2、耐高压,出口压力高时,薄膜片就不行了,而活塞式可适应很高的出口压力。
Y42AX水用减压阀用于工作温度0~90℃的水、空气和非腐蚀性液体管路上,在高层建筑的冷热供水和消防供水的系统中,可取代常规分区水管,这样可以简化的节省系统的设备,降低工程造价,也可在各类压机设备的冷却系统中起着减压、稳压作用,的确是用户理想的产品。
1、本阀通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。
2、本阀介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。
薄膜式减压阀的敏感度较高,因为它没有活塞的摩擦力。与活塞式减压阀相比,薄膜行程比较小,且容易损坏;一般薄膜用橡胶或聚四氟乙烯制造,因此使用温度受到限制。当工作温度和工作压力较高时,薄膜就需用铜或奥氏体不锈钢制造。所以,薄膜式减压阀在水、空气等温度与压力不高的条件下使用较为普遍。

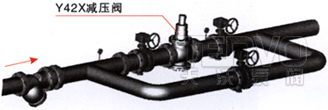

1、安装前应仔细核对使用情况是否与标牌规定相符。
2、本阀可以水平安装,又可以垂直安装,阀体所示箭头须与介质流向一致。
3、安装时要清洗内腔和内腔零件,检查连接螺钉是否均匀拧紧,阀前管道必须冲洗干净。
4、直接作用式水用减压阀在管道上只作减压用,不作截止用,使用介质必须经过过滤器过滤。
1、关闭减压阀前的阀门,开启减压阀后的阀门,制造下游低压环境。
2、卸下减压阀上端的防护罩把调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后截断阀。
3、慢慢开启减压阀前的截断阀至全开。
4、顺时针缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后压力表为准)调整好后,将锁紧螺母背紧,拧上防护罩,打开减压阀阀后截断阀。
5、如调压过头,须从第一步开始重调,即只能从低压往高压调。
