型号: YX741X

YX741X可调式减压稳压阀主要有两种形式：隔膜型与活塞型，主要安装在高层建筑给水系统以及其它给水系统的管道上，将较高的进口压力降为符合要求的出口压力。具有减压效果可靠，调整操作方便，只需调节导阀的调节螺钉，就能获得精确、稳定的出口压力，既可减动压，又可减静压。

YX741X可调式减压稳压阀节能效果好，采用半直线型流道宽阀体和等过流面积设计，使阀门阻力小，压力损失小，流量大，系统动作灵敏，使用寿命长。重要零件均采用特殊材料，将维修的几率降到最低。

200X减压阀

相同:用于液体管路

不同:

Y42X水用减压阀

相同:用于液体管路

不同:直接作用薄膜式

200P可调式减压阀

相同:用于液体管路

不同:直接作用式

YX741X可调式减压稳压阀–主要技术参数

公称压力 调节范围 使用介质 适用温度
1.0、1.6、2.5MPa 0.05～0.8MPa、0.12～1.4MPa、0.12～1.6MPa 水 0～80℃

YX741X可调式减压稳压阀–连接尺寸

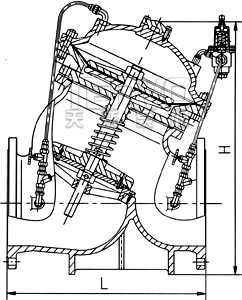

隔膜式可调减压稳压阀结构图

隔膜式

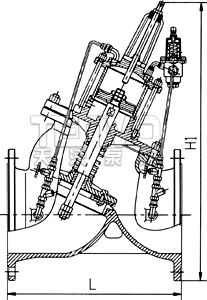

活塞式可调减压稳压阀结构图

活塞式

公称通径
DN（mm）		 40 50 65 85 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
L（mm） 240 240 270 300 350 400 480 500 605 700 800 900 900 1100 1150 1400 1500 1650 1800 2000
165 203 222 241 305 356 394 457 533 610 686 762 864 914 1067 1350 1450 - - -
H（mm） 270 270 340 400 440 460 500 640 690 820 950 1150 1180 1550 1600 1750 1900 2606 2765 -
H1（mm） - 293 328 364 418 481 543 673 729 927 957 1180 1218 1600 1800 2000 2300 2600 2700 2880

YX741X可调式减压稳压阀–安装和调节

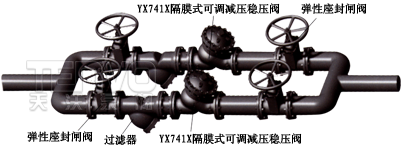

YX741X可调式减压稳压阀安装示意图

1、主阀应水平卧式安装，安装前要彻底清除管道内的杂物。要注意主阀体外箭头水流方向，不要逆方向安装。安装后应确保没管道应力作用在阀体及阀内部件上。

2、主阀前要装一只软密封闸阀(伸缩蝶阀)和一只过滤器，主阀后也要装一只软密封闸阀(伸缩蝶阀)，以便于维修。

3、通水前必须彻底冲洗管路系统。

4、试水时，要慢慢增加压力，同时注意主阀体外的控制管道是否漏水。

5、导阀与导管控制系统已于出厂前装配和调整完毕，如导阀出厂设定压力值不适合现场要求，可通过拧紧或放松导阀上端螺钉来调节，顺时针拧动螺钉为增加压力，逆时针拧动螺钉为减少压力．调节完后锁紧螺母。

6、给水管路应安装旁通阀。

7、主阀前过滤器要定期清洗。

8、此种安装方式，适用于任何口径阀门，为以后维修方便，请留足够大的空间。

9、如主阀装于荫井内，主阀四周应有足够维修空间，主阀为活塞型时入孔须高于主阀上端，便于维修时吊装活塞。
