直接作用式波纹管减压阀

直接作用式波纹管减压阀

型号: Y44H、Y44Y

Y44H直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节螺栓设定出口压力。

波纹管减压阀调压、稳压动作灵敏平衡，平衡波纹管可安全平衡主阀芯上的压差，并备有下游压力感应孔，使阀芯动作更稳定。更具有结构简单，设计轻巧，使用方便，适用于气体和液体介质的管路使用。

执行标准：JB79、GB9113、ANSI B16.5

Y44H直接作用式波纹管减压阀–流量系数（Cv）

DN 15 20 25 32 40 50 65 80 100
Cv 1 2.5 4 6.5 9 16 25 36 64

Y44H直接作用式波纹管减压阀–主要零件材料

阀体、阀盖 底盖 阀座、阀瓣 波纹管 波纹管上垫 波纹管下垫 导向座 主阀弹簧 调节弹簧
WCB WCB 2Cr13 1Cr18Ni9Ti 2Cr13 2Cr13 2Cr13 50CrVA 60Si2Mn

Y44H直接作用式波纹管减压阀–连接尺寸

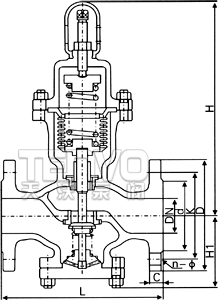

Y44H直接作用式波纹管减压阀结构图

Y14H直接作用式波纹管减压阀解剖图

A-阀体，螺纹或法兰接口

B-阀芯及阀座，在低负荷下仍有高度的耐磨特性

C-阀芯回复弹簧

D-波纹管及主阀杆组件

E-控制波纹管

F-压力控制弹簧

公称
通径
DN		 外形尺寸
L H H1 PN0.6MPa PN1.0MPa PN1.6MPa
0.6、1.0MPa 1.6MPa D K n-Ф d C D K n-Ф d C D K n-Ф d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 180 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 140 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
