调节与控制主阀的出口压力,主阀出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变其出口压力。可用于生活给水、消防系统及工业给水系统。
200X减压阀阀体采用了全通道流线型设计,流体阻力小,流量大。转动方式上采用了水力操作,即利用管路中的进出口水压差自动操作主阀瓣的上下移动,控制阀口开度,调节下游压力,使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时,减压阀将自动关闭,不管入口压力怎样波动,都可输出稳定的出口压力。不管下游流量怎样变化,都能维持出口压力稳定在导阀设定值上。同时通过导阀调节范围大,保持工作平衡,无水锤冲出现象。
结构图

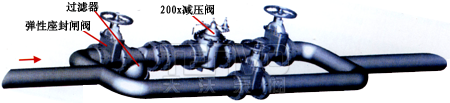

安装示意图
公称通径 DN(mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L(mm) | 230 | 250 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 900 | 978 | 1075 | 1230 |
H(mm) | 270 | 305 | 320 | 400 | 455 | 502 | 636 | 750 | 913 | 913 | 1035 | 1035 | 1300 | 1370 |
H1(mm) | 200 | 210 | 220 | 260 | 310 | 342 | 413 | 510 | 600 | 600 | 685 | 685 | 880 | 950 |
1、建议在管网系统中安装排气阀,以便减压阀能稳定工作。
2、安装时应注意阀体箭头标注方向。为方便维护保养,应在减压阀周围留一定空间。
3、进出口压力应不小于0.2MPa,小于0.2MPa稳定性能变差(出口压力误差加大)。
