DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
公称压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(MPa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(MPa)△P2P | GB12246-1989 | |||||
流量特性偏差(MPa)△P2G | GB12246-1989 | |||||
最小压差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
工作温度 | 0 |
壳体试验不包括膜片、顶盖。
l、本阀由主阀和导阀两部分组成,主阀体下部有下盖、主阀弹簧、主阀瓣,主阀瓣由主阀弹簧支撑,使主阀处于密封状态。主阀体上部有活塞、缸套等;当活塞受介质压力后,靠缸套导向推动主阀瓣,使阀门开启;导阀体内有导阀弹簧、导阀瓣,膜片等,导阀弹簧支撑导阀瓣,使导阀处于密封状态;导阀上盖内有调节弹簧、调节螺栓,便于调节所需的工作压力。
2、本阀出厂时,主阀与导阀是关闭的,使用时,顺时针方向旋转调节螺栓,顶开导阀瓣,介质由“a”道通入导阀腔进入“S”道,靠介质压力推动活塞,使主阀瓣开启,介质流向阀后,同时由“B”道进入膜片下腔。当阀后压力超过调定压力时,推动膜片压缩调节弹簧,导阀渐渐关闭,流入活塞上部介质减少,活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭,A腔流向B腔介质较少,阀后压力下降,阀后压力的微小变化,影响膜片和调节弹簧的平衡使膜片上下移动,推动导阀和活塞工作,使主阀上下移动控制介质流量,所以阀后压力保持稳定。

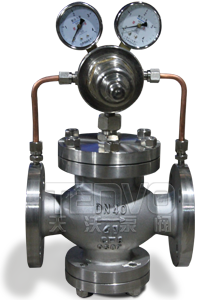

铸造阀体

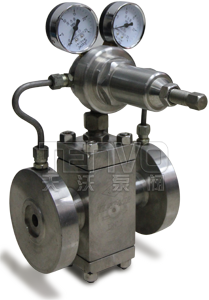

锻造阀体

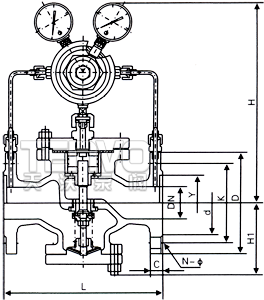

铸造阀体结构图
公称通径 DN |
外形尺寸 | 公称通径 DN |
外形尺寸 | ||||||
L | H | H1 | L | H | H1 | ||||
1.6/2.5MPa | 4.0MPa | 6.4MPa | 10.0/16.0MPa | ||||||
15 | 160 | 180 | 295 | 90 | 15 | 180 | 180 | 305 | 100 |
20 | 160 | 180 | 330 | 98 | 20 | 180 | 200 | 340 | 105 |
25 | 180 | 200 | 330 | 110 | 25 | 200 | 220 | 340 | 120 |
32 | 200 | 220 | 330 | 110 | 32 | 220 | 230 | 340 | 120 |
40 | 220 | 240 | 345 | 125 | 40 | 240 | 240 | 355 | 135 |
50 | 250 | 270 | 345 | 125 | 50 | 270 | 300 | 355 | 135 |
65 | 260 | 280 | 350 | 130 | 65 | 300 | 340 | 360 | 140 |
80 | 310 | 330 | 385 | 160 | 80 | 330 | 360 | 395 | 170 |
100 | 350 | 380 | 385 | 170 | 100 | 380 | 400 | 185 | |
125 | 400 | 450 | 400 | 200 | 125 | 450 | 415 | 215 | |
150 | 450 | 500 | 415 | 210 | 150 | 500 | 430 | 225 | |
200 | 500 | 550 | 475 | 240 | 200 | 550 | 495 | 260 | |
250 | 600 | 525 | 290 | 250 | 600 | 545 | 310 | ||
300 | 800 | 580 | 335 | 300 | 800 | 600 | 355 | ||
350 | 850 | 650 | 375 | 350 | 850 | 640 | 395 | ||
400 | 900 | 660 | 405 | 400 | 900 | 690 | 435 | ||
450 | 900 | 730 | 455 | 500 | 950 | 780 | 495 | ||
500 | 950 | 750 | 465 |
1、本阀安装前应仔细核对使用情况是否与标牌规定相符;
2、本阀安装在水平管道上,阀体所示箭头与介质流向应一致;
3、减压阀前后应该有一段直管,阀前O.6×DN以上,阀后1O×DN以上。
4、安装时应进行以下工作:(1)将阀门两端封盖取下;(2)检查连接螺栓,无松动;(3)阀前管道必须冲洗干净。
5、本阀在管路上只作减压用,不作截止用,使用介质必须经过过滤器过滤;
6、使用时,将调节螺钉顺时针方向缓慢旋转,使出口压力升至所需压力,调整后,将螺钉锁紧。

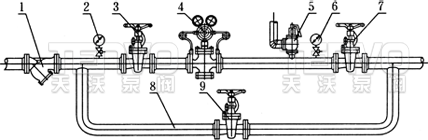

1-过滤器;2、6-压力表;3、7、9-闸阀;4-减压阀;5-安全阀;8-旁通道
1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境:
2、将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀;
3、慢慢开启减压阀前的闸阀至全开;
4、顺时针缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好 后,将锁紧螺母锁紧,打开减压阀后闸阀:
5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调:
故障内容 | 发生故障的原因 | 消除方法 |
不通气 | 通道被阻塞 | 清除通道污物 |
气直通 | 1、活塞卡住 2、主、导阀阀杆在导向孔内卡住 3、主、导阀密封面有污物卡住 4、膜片损坏 5、旁通阀是否关闭 |
1、消除缸套和活塞污物 2、将主、导阀杆用细砂纸砂小外径 3、清除主、导阀密封上的污物 4、更换新膜片 5、关闭旁通阀 |
压力调不高 | 1、缸套与活塞间隙过大 2、调节弹簧疲劳或损坏 |
1、更换缸套或活塞 2、更换弹簧 |
阀后压力不稳定 | 1、出口流量波动过大 2、输入与消耗量相差过大 |
1、稳定阀后流量 2、重新选用阀的通径 |
