天沃出品的气动蝶阀采用AT、GT、AW等系列气动执行机构，满足不同口径、不同扭矩的蝶阀，配以电磁阀、限位开关、三联件、阀门定位器等附件可以实现不同的控制功能。

气动蝶阀主要做截断阀使用，也可以用作调节控制（不建议用于控制误差小的工况），而蝶阀的结构原理尤其适合制作成大口径阀门，因此在低压大中口径管道上得到越来越多的应用，不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

气动执行器：

天沃气动球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO设计工艺的基础上进行研制、开发而成，详情请浏览：
AT系列气动执行器

气动蝶阀选购提示：

第一步：根据工况工艺的需求，选择蝶阀的类型：如蝶阀的结构、压力、材质、密封形式、使用温度以及其它的要求等。

第二步：选择气动执行器的类型，天沃公司共有四款气动执行器供用户选择：从性能、价格、外观等方面满足不同工况的需求。

第三步：选择执行器的作用形式：双作用或单作用。

第四步：为了最大限度的发挥气动球阀的性能，请选择相应的附件。

开关型气动蝶阀进气管是怎样连接的？

在这里我们以气缸配带电磁阀和气源三联件为说明基础，三者的连接形式为：电磁阀与气缸连接，气源三联件与电磁阀连接。因此，只需要将气管与气源三联件相连就可以，而气源三联件上会标注进气孔与出气孔。

气动阀门由不同类型的气动执行器和阀门以及众多的附件组成，根据工况的不同、对介质控制的目的不同，可以搭配出很多种组合。气动阀门配置示意图是天沃公司为了用户能够正确选用产品而整理，相同一个型号，可以有很多种不同的组合，性能、价格都会有出入。

天沃提示：选购气动阀门时，不能仅仅以型号进行询价，一定要根据具体的配置进行询价、采购。

采用气动执行机构为驱动装置的球阀统称为气动球阀，利用压缩空气为动力能源，可配各种附件，如限位开关、电磁阀、气源处理三连件、阀门减速器等，以实现就地或远距离控制球阀的启闭或调节。气动球阀的主要功能由球阀的结构特点决定，如V型球阀、三通球阀、四通球阀等。

气动执行器较之电动执行器的最大特点是启闭速度快，天沃公司自行研发的执行器有AT、GT、AW等，在角行程阀门的应用上具有悠久的历史和雄厚的经验积累。

气动执行器：

天沃气动球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO公司的设计工艺基础上进行研制、开发而成，详情请浏览：AT系列气动执行器

气动球阀选购提示：

第一步：根据工况工艺的需求，选择球阀的类型：如球阀的结构、压力、材质、密封形式、使用温度以及其它的要求等。

第二步：选择气动执行器的类型，天沃公司共有四款气动执行器供用户选择：从性能、价格、外观等方面满足不同工况的需求。

第三步：选择执行器的作用形式：双作用或单作用。

第四步：为了最大限度的发挥气动球阀的性能，还有选择相应的附件：如调节型球阀要配备阀门定位器。

AT系列第七代改进型齿轮齿条式气动执行器，体现着英国TENVO设计理念，外形美观精致，性能更加可靠，模块化设计，可直接安装其它控制附件，有效提升产品使用效率性与经济性，全面符合国际标准技术规范，满足现在和未来的需求。

为满足不同类型阀门及机械自动化的驱动要求，我公司可根据客户要求定制不同行程（例120°、145°、180°）的AT气动执行器。

最大额定气源压力为8bar，最小气源压力为2.5bar。

使用气源：经过干燥过滤或加油润滑的洁净空气，非腐蚀性气体。

回转角度：90°±3°。

AT系列气动执行器-工作原理

双作用式AT气动执行器–输出力矩

AT系列气动执行器–外形尺寸

三位式AT气动执行器

三位式气动执行机构提供了一种O°、-45°、-90°或者0°、-90°、-180°的操作方式。中间位置是由两个辅助活塞移动产生机械制动来实现的。这个中间位置是可调的，如90°行程的执行机构能提供20°、30°、50°、75°等中间位置。为了控制RP三位式气动执行机构的操作，按下述描述需要一套控制一系列气源到执行机构的电磁阀系统：(双作用三位行程的气动执行器输出扭矩及安装尺寸可参照对应的标准型执行器参数．)

AT系列气动执行器–设计特点

A：缸体外侧面2个独立行程限位调节螺栓在2个开关方向进行±5°调节，使执行器在全开位置或全关位置时与阀门开关位置保持一致；对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

B：端盖采用高压铸铝，表面防腐热塑性涂料，一体式紧凑设计，所有单作用和双作用执行器都具有相同的缸体和缸盖，通过增加或拆除弹簧来改变作用方式。

C：组合式预压缩安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量，不必担心弹簧弹出伤人。

D：所有紧固件全部采用不锈钢材料，长期抗腐蚀。

E：连接尺寸全部符合国际标准：ISO5211-DIN3337和VDI/VDE3845，气源接口符合NAMUR标准。

F：多功能位置指示器，现场可视化指示，符合VDI/VDE 3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器等配件。

G：齿轴：标准型为镀镍处理，克服内部和外部腐蚀，通用性强，抗断裂、轴承导向一体化齿轮设计，提高了安全性，输出轴平行四方和对角四方相互转换安装，灵活性好。

H：挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命长，摩擦系数低。

I：活塞上的复合活塞环，齿条背面导向轴瓦，输出齿轴的轴承耐磨环，可实现运行精度，降低摩擦。

J：双活塞齿轮条结构设计紧凑，两活塞对称安装，输出扭矩恒定，受力均衡，精度高。

K：内部气路，经济并且无须连接外露管线。

AT系列气动执行器–操作条件

操作介质

清洁干燥或润滑的空气或惰性气体，只要和执行器内部零件和润滑剂兼容的非腐蚀性气体。

操作介质的露点温度为-20.C.介质中的杂质微粒尺寸不超过30U，选用定位器时其使用介质中的杂质微粒尺寸不超过5U。

操作介质

3bar或8bar

工作环境温度

标准工作温度范围：-20℃～+85℃

高温：-20℃～+150℃

低温：-40℃～+85℃

润滑

正常使用条件下，标准型无需添加润滑剂。对低温或高温的使用场合，需要用特殊的润滑剂。

出厂测试

90°±5°的行程100%的出厂测试。

AW系列气动执行机构采用了新材料、新工艺，使产品性能有很大提高。AW系列气动装置能对各种阀门进行开、关操作和频繁的不同开度调空，能可靠的满足各种严酷的工况及易燃、易爆场合的要求。本系列气动执行机构可应用于石化、发电、供热、供水、污水处理、冶炼、钢铁等行业。尤其适用于大口径阀门（驱动）的装配。

AW系列气动执行机构主要特点

1、AW气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

2、输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，具有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

3、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°

4、工作环境温度：-20～90℃。

5、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。

6、基本设计：气动双气缸双活塞拔叉传动机构。型号AWxx=双作用式；型号AWxxS=单作用式(弹簧复位)。

7、强大的附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。

AW系列双作用气动执行机构–输出扭矩表（单位：N·m）

AWS系列单作用气动执行机构–输出扭矩表（单位：N·m）

AW/AWS系列气动执行机构–安装尺寸

AW/AWS系列气动执行器往复一次自由空气耗气量（单位：L）

AW/AWS系列气动执行器开关时间表

GT系列气动执行器能对各种阀门进行开、关操作和频繁的不同开度调控，能可靠的满足各种严酷的工况及易燃、易爆场合的要求。本系列气动装置可应用于石化、发电、供热、供水、污水处理、冶炼、饮食及生化制药等行业。

GT系列气动执行器–主要零件材料

缸体：压铸铝合金ASTM6063，阳极氧化处理UNl4522； 端盖：压铸铝合金UNI5076，外涂高强度防腐热塑性聚脂涂层； 活塞：压铸铝合金UNl5076； 齿轮轴：钢AISI SAE 11L37(镀锌合金钢)，非电镀镍板ASTMB656；导向套：低磨擦材料醇缩醛树酯；弹簧：预载荷弹簧座，外层涂有粉末环氧树酯的弹簧钢；密封：橡胶BUNAN（根据需要可用VITON或EPDM）；螺丝：304不锈钢。

GT系列气动执行器的重量、容量、开闭时间

GTD双作用气动执行器式输出扭矩表（单位：N*M）

GTE单作用式气动执行器输出扭矩表（单位：N*M）

ZSQ系列气动执行机构是天沃公司采用国外技术加以改进、设计开发的产品；它是控制阀门开关的动力源。它与定位器或限位开关、电磁阀配套使用，可实现过程开、关控制。气动执行机构采用压缩空气作动力源，通过活塞的往复带动曲臂进行回转，达到使阀门自动启闭。特别适用于造纸行业。

ZSQ系列气动执行机构工作原理

当压缩空气从气口A进入气缸活塞时，使活塞(3)推动活塞杆(4)向右移动，再通过连杆(7)带动曲臂(6)作逆时针方向旋转90度；反之当压缩空气从气口B进入气缸活塞时，使活塞(3)推动活塞杆(4)向左移动，再通过连杆(7)带动曲臂(6)作顺时针旋转90度。可以从两端调整微量角度(±50)，松动螺母拧动调节螺栓(1)调整到所需角度，锁紧螺母。

ZSQ系列气动执行机构的特点

1、气动执行器为双作用式。

2、气动执行机构采用活塞式气缸及曲臂转换结构，具有输出力矩大、体积小，采用全密封防水设计，防护等级高。

3、所有滑动部件采用进口边界轴承，氟碳导向带，保持最小摩擦力，并有效地抵抗磨损。

4、箱体采用刚性铸钢壳体，使得箱体具有很高的强度和韧性。

5、气缸采用进口不锈钢或铝合金镜面气缸，无油润滑，摩擦系数小，耐腐蚀，具有超强的耐磨性和可靠性。

6、可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节旋转角，可调节角度范围为-5°～+5°。

7、根据用户要求可提供单作用弹簧复位执行机构。

ZSQ系列气动执行机构–输出扭矩表（单位：N·m）

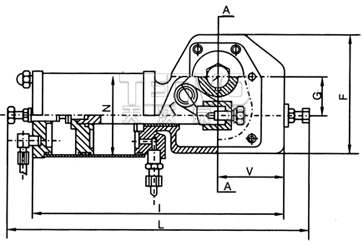

ZSQ系列气动执行机构–外形尺寸

ST系列板式电磁阀的特点

铝合金阀体，带螺纹接口和NAMUR接口；

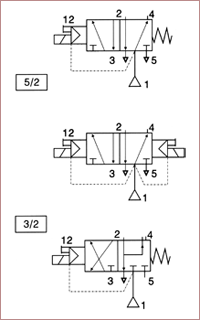

同一滑阀可配接为3/2常闭或5/2，用于控制双作用和单作用气动执行器；

能防液体，灰尘或异物的入侵（实现外界影响防护）；

标准配置手动操作器；

ST系列板式电磁阀–主要技术参数

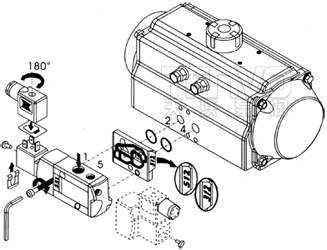

ST系列板式电磁阀–安装

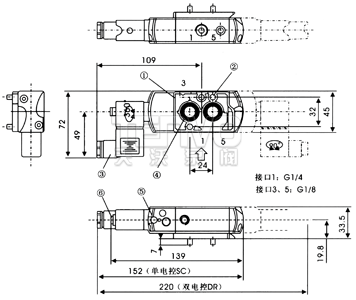

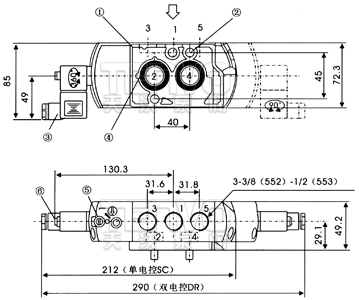

ST系列板式电磁阀–外形尺寸

该气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳压，使气源处于恒定状态，可减少因气源气压突变时对阀门或执行器等硬物的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

气源处理三联件–安装

1、安装时请注意清洗连接管道及接头，避免赃物带入气路。

2、安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。

3、过滤器、调压阀(调压过滤器)给油器的固定：将固定支架的凸槽与本体上凹槽匹配，再用固定片及螺丝锁紧即可。

4、单独使用调压阀、调压过滤器时的固定：旋转固定环使之锁紧附带的专用固定片即可。

气源处理三联件–使用说明

1、本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。

2、压力调节时，在转动旋转钮前请先拉起来再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用JIS K2213输机油(ISO Vg32或同级用油)。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-O位置不能旋转，必须时针旋转。

气源处理三联件–注意说明

1、部分零件使用PC材质，禁止接近或在有机溶剂环境中使用。PC杯清洗请用中性清洗剂。

2、使用压力请勿超过其使用范围。

3、当出口风量明显减少时，应及时更换滤芯。

气源处理三联件–安装

YT-1000系列电气阀门定位器与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。

YT-1000系列电气阀门定位器–结构

YT-1000系列电气阀门定位器–安装

YT-1000系列电气阀门定位器–通气管的连接

YT-1000系列电气阀门定位器–电气接线

1、分别将调节器的(+)(-)输出端和定位器接线盒的(+)(-)输入断连接起来。

2、至于防爆型，压力密封导线管线连接型和压力密封充填型都可使适用。(1)在压力密封充填型中使用电缆密封套(电缆外径=90-11)。 (2)在导线管线连接型中使用PF1/2规格。

3、关上连接盒盖，锁上锁定螺丝。在接线板上有只备用螺栓。

YT-1000系列电气阀门定位器–调整

YT-1000系列电气阀门定位器–选择方案

b、反馈杆类型
