APL-210N和APL-410N型限位开关传送执行器和阀门的位置讯号到现场和遥控操作站。它能直接安装在执行器上部，符合标准VDI/VDE3845。特点有现场可视位置指示器，快速调整位置凸轮；可调式凸轮通过花键和弹簧安装，只要开关凸轮脱离花键便可旋转调整所需的位置，拆掉外壳螺钉和两个电缆进口G1/2″管接口。内部行程开关预先连接接线终端，8个接线端子，并可用于电磁阀的链接。
APL系列限位开关–主要技术参数
| APL-210N | APL-410N |
| 外壳防护型（IP67） | 防爆型（EXd Ⅱ BT4） |
| 机械式微动开关 | |
| 电压：最高交流250V AC或直流DC | |
| 电流：0.6A 125VDC,0.3A 250VDC,16A 1/2HP 125,250V AC 16(3)A 250V-T 105 | |
| 电气接口G1/2″ | |
选项：传说电流输出信号。接近式开关，电阻性电位计输出信号。
APL系列限位开关–操作说明

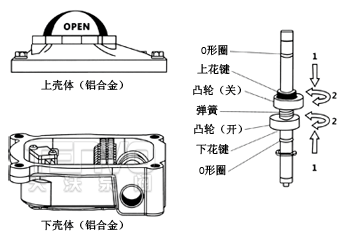

在需要调整开关位置时，根据图示箭头步骤意进行操作：
1、推动凸轮弹簧压缩，凸轮脱离花键啮合。
2、随意转动凸轮调整所需的位置，调整后松开凸轮，确认凸轮已经被弹簧弹回复位啮合。

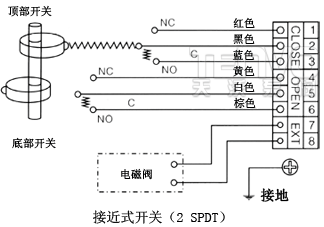

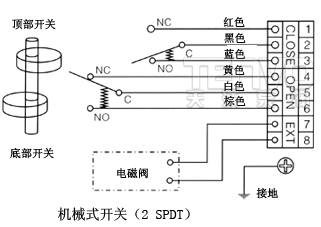

APL系列限位开关–接线图
