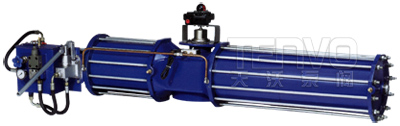

AW系列气动执行机构主要特点
1、AW气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。
2、输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，具有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
3、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
4、工作环境温度：-20～90℃。
5、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
6、基本设计：气动双气缸双活塞拔叉传动机构。型号AWxx=双作用式；型号AWxxS=单作用式(弹簧复位)。
7、强大的附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。
AW系列双作用气动执行机构–输出扭矩表（单位：N·m）
| 型号规格 | 气源压力（MPa） | ||||||
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | |
| AW13 | 386 | 514.8 | 643.5 | 772.2 | 901 | 1030 | 1158 |
| AW17 | 796.7 | 1062 | 1328 | 1593.4 | 1859 | 2124.5 | 2390 |
| AW20 | 1826 | 2434.6 | 3043 | 3652 | 4260 | 4869 | 5478 |
| AW28 | 4652.6 | 6203.5 | 7754 | 9305 | 10856 | 12407 | 13958 |
| AW35 | 8509 | 11346 | 14182 | 17019 | 19855 | 22692 | 25528 |
| AW40 | 11160 | 14880 | 18600 | 22320 | 26040 | 29760 | 33480 |
| AW50 | 21205 | 28273 | 35341 | 42410 | 49478 | 56547 | 63615 |
| AW60 | 30535 | 40713 | 50891 | 61070 | 71248 | 81426 | 91604 |
AWS系列单作用气动执行机构–输出扭矩表（单位：N·m）
| 型号规格 | 弹簧扭矩 | 气源压力 | ||||||||||
| 04 | 0.5 | 0.6 | 0.7 | 0.8 | ||||||||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |
| AW13 | 230 | 430 | 84 | 258 | 214 | 414 | 342 | 542 | 471 | 671 | 600 | 800 |
| AW17S | 330 | 670 | 392 | 732 | 658 | 998 | 923 | 1263 | 919 | 1529 | 1455 | 1795 |
| AW20S | 1190 | 1980 | 455 | 1245 | 1063 | 1853 | 1672 | 2462 | 2280 | 3070 | 2889 | 3679 |
| AW28S | 2080 | 3820 | 2383 | 4123 | 3934 | 5674 | 5530 | 7270 | 7036 | 8776 | 8587 | 10327 |
| AW35S | 4380 | 8070 | 3276 | 6766 | 6112 | 9802 | 8949 | 12639 | 11785 | 15475 | 14622 | 18312 |

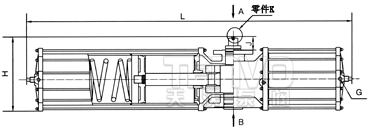

AW/AWS系列气动执行机构–安装尺寸
| MOD | L | H | J | G | T | d | D | E | N | m | z |
| AW13 | 650 | 228 | 50 | 1/4″ | / | / | / | / | 30 | 0.8 | 40 |
| AW17 | 840 | 295 | 65 | 3/8″ | / | / | 160 | 8-M16 | 40 | 0.8 | 52 |
| AW20 | 1150 | 350 | 75 | 1/2″ | 16 | 55 | 200 | 8-M16 | 50 | / | / |
| AW28 | 1370 | 430 | 75 | 1/2″ | 20 | 70 | 288 | 8-M16 | 60 | / | / |
| AW35/AW40 | 1860 | 450/500 | / | 1/2″ | 25 | 105 | 300 | 8-M24 | 80 | / | / |
| AW50 | 2250 | 610 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW60 | 2250 | 710 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW13S | 900 | 228 | 50 | 1/4″ | / | / | / | / | 30 | 0.8 | 40 |
| AW17S | 1100 | 295 | 65 | 3/8″ | / | / | 160 | 8-M16 | 40 | 0.8 | 52 |
| AW20S | 1440 | 350 | 75 | 1/2″ | 16 | 55 | 200 | 8-M16 | 50 | / | / |
| AW28S | 1855 | 430 | 75 | 1/2″ | 20 | 70 | 288 | 8-M16 | 60 | / | / |
| AW35S/AW40S | 2600 | 450/500 | / | 1/2″ | 25 | 105 | 300 | 8-M24 | 80 | / | / |
| AW50S | 3170 | 610 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW60S | 3170 | 710 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
AW/AWS系列气动执行器往复一次自由空气耗气量（单位：L）
| 型号 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | AW13S | AW17S | AW20S | AW28S | AW35S | AW40S |
| 耗气量 | 15.3 | 31.5 | 72.3 | 184 | 283.5 | 388.5 | 7.5 | 16 | 37 | 95 | 150 | 200 |
AW/AWS系列气动执行器开关时间表
| 型号 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | AW13S | AW17S | AW20S | AW28S | AW35S | AW40S |
| 开时间 | 3 | 5 | 10 | 25 | 28 | 30 | 9 | 16 | 18 | 45 | 48 | 50 |
| 关时间 | 2 | 5 | 11 | 25 | 32 | 30 | 2 | 3 | 7 | 18 | 25 | 25 |
