ZSQ系列气动执行机构

ZSQ系列气动执行机构

型号: ZSQ

ZSQ系列气动执行机构是天沃公司采用国外先进技术加以改进、设计开发的产品;它是控制阀门开关的动力源。它与定位器或限位开关、电磁阀配套使用,可实现过程开、关控制。气动执行机构采用压缩空气作动力源,通过活塞的往复带动曲臂进行回转,达到使阀门自动启闭。特别适用于造纸行业。

ZSQ系列气动执行机构工作原理

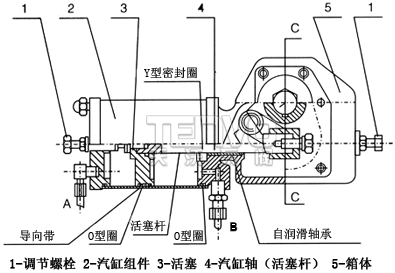

当压缩空气从气口A进入气缸活塞时,使活塞(3)推动活塞杆(4)向右移动,再通过连杆(7)带动曲臂(6)作逆时针方向旋转90度;反之当压缩空气从气口B进入气缸活塞时,使活塞(3)推动活塞杆(4)向左移动,再通过连杆(7)带动曲臂(6)作顺时针旋转90度。可以从两端调整微量角度(±50),松动螺母拧动调节螺栓(1)调整到所需角度,锁紧螺母。

ZSQ系列气动执行机构的特点

1、气动执行器为双作用式。

2、气动执行机构采用活塞式气缸及曲臂转换结构,具有输出力矩大、体积小,采用全密封防水设计,防护等级高。

3、所有滑动部件采用进口边界轴承,氟碳导向带,保持最小摩擦力,并有效地抵抗磨损。

4、箱体采用刚性铸钢壳体,使得箱体具有很高的强度和韧性。

5、气缸采用进口不锈钢或铝合金镜面气缸,无油润滑,摩擦系数小,耐腐蚀,具有超强的耐磨性和可靠性。

6、可选择旋转方向顺时针旋转或逆时针旋转;两端调节螺丝可调节旋转角,可调节角度范围为-5°~+5°。

7、根据用户要求可提供单作用弹簧复位执行机构。

ZSQ系列气动执行机构–输出扭矩表(单位:N·m)

执行机构种类 气动执行机构型号 0.3MPa 0.4MPa 0.5MPa 0.6MPa 0.7MPa 0.8MPa
ZSQ36 ZSQ36-Ⅰ/Ⅱ 54 72.4 90.5 108.6 126.7 144.8
ZSQ45 ZSQ45-Ⅰ 105.9 141.2 176.5 211.8 247.1 282.4
ZSQ45-Ⅱ 165.6 220.8 276 331.2 386.4 441.6
ZSQ55 ZSQ55-Ⅰ 236 314.8 393.5 472.2 551 629.6
ZSQ55-Ⅱ 332.7 443.6 554.5 665.4 776.3 887.2
ZSQ55-Ⅲ 419.7 559.6 699.5 839.4 979.3 1119.2
ZSQ80 ZSQ80-Ⅰ 610 815 1017.5 1221 1424.5 1628
ZSQ80-Ⅱ 754 1005 1256.5 1507.8 1759 2010
ZSQ80-Ⅲ 1177.8 1570 1963 2355.6 2748 3140.8
ZSQ130 ZSQ130-Ⅰ 1914 2552 3190 3828.6 4466.7 5104.8
ZSQ130-Ⅱ 2756.4 3675 4594 5513 6431 7350
ZSQ130-Ⅲ 3752 5003 6253 7504 8755 10005
ZSQ130-Ⅳ 4900 6534 8167.5 9801 11434.5 13068

ZSQ系列气动执行机构–外形尺寸

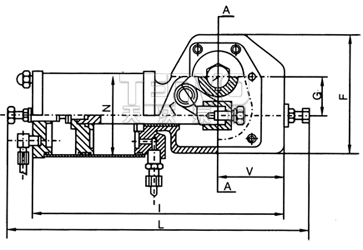

ZSQ系列气动执行器结构图
气动执行种类 气动执行机构型号 N L I V G F P S O D B H M E
ZSQ36 ZSQ36-Ⅰ Φ80 375 312 84 36 100 112 20 Φ60 Φ16 2-5 18.3 4-M8 60
ZSQ36-Ⅱ Φ20 2-5 22.8
ZSQ45 ZSQ45-Ⅰ Φ100 435 367 100 45 122 127 20 Φ75 Φ20 2-6 22.8 4-M8 75
ZSQ45-Ⅱ Φ125 Φ30 2-6 28.3
Φ30 2-10 33.3
ZSQ55 ZSQ55-Ⅰ Φ135 540 460 123 55 150 147 30 Φ85 Φ30 2-10 33.3 4-M10 85
ZSQ55-Ⅱ Φ160 Φ40 2-10 43.3
ZSQ55-Ⅲ Φ180
ZSQ80 ZSQ80-Ⅰ Φ180 700 612 167 80 220 191 35 Φ120 Φ40 2-12 43.3 4-M12 120
ZSQ80-Ⅱ Φ200 Φ50 2-16 54.3
ZSQ80-Ⅲ Φ250 Φ55 2-16 59.3
ZSQ130 ZSQ130-Ⅰ Φ250 955 862 260 130 340 310 40 Φ175 Φ50 2-16 54.3 4-M20 175
ZSQ130-Ⅱ Φ300 Φ60 2-18 64.4
ZSQ130-Ⅲ Φ350 965 872 Φ70 2-20 74.9
ZSQ130-Ⅳ Φ400
