V型调节球阀的球体上开有一个V形通道口，随着球体的旋转，开口的面积不断发生变化，但开口面的形状始终保持为三角形；当V形开口旋转到球体和阀体上的密封圈紧密接触时，达到关闭密封；开、关的角度范围是90°。V型球阀的特点有：①V形开头与
球阀密封面之间有剪切作用，可以切断纤维的流体，如纸浆、纤维、含颗粒的介质，密封性能好；②流通能力大，比相同规格的普通阀门高一倍；③流量特性近似于等百分比特性，可调比大，可高大300：1；④结构简单，维修方便，工作温度，工作压力范围广，可用于腐蚀性介质。

VQ70F/VQ40F手动V型调节球阀

手动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠，球芯-阀座不会产生卡阻或脱离，使用寿命长，该结构在造纸工业的纸浆工况显得尤为优越。

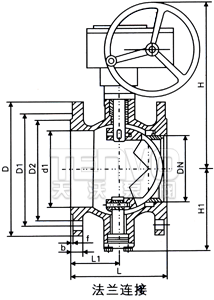

手动V型调节球阀–主要外形尺寸

公称通径DN	尺寸（mm）
公称通径DN	W	L	W1	L1	d	d1	H1	H
25	50	-	25	-	64	38	57	200
40	60	-	25	-	82	49	63	205
50	75	124	32	62	100	60	92	225
65	85	145	38	72.5	120	75	100	235
80	100	165	45	82.5	131	89	108	260
100	115	194	50	97	158	113	117	270
125	135	210	55	105	180	140	140	320
150	160	229	65	114.5	216	164	177	340
200	200	243	80	121.5	268	205	200	390
250	240	197	92	148.5	326	259	252	420
300	-	338	-	169	-	300	270	510

ZSHV气动V型调节球阀

ZSHV型气动活塞式V型调节球阀是一种旋转型调节球阀，可选用GT、AT、AW等系列气动执行器，与阀门定位器配套使用，可实现比例调节。气动V型调节球阀阀体流道阻力小，流量系数大，1/4球面V形开口阀芯提供近似等百分比流量特性。调节球阀配用气动活塞式执行机构输出力巨大，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节和切断，以达到生产过程一定的规范进行。

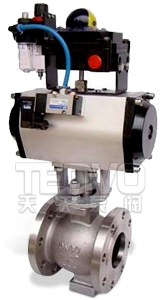

法兰式气动V型调节球阀（GT气动执行器）

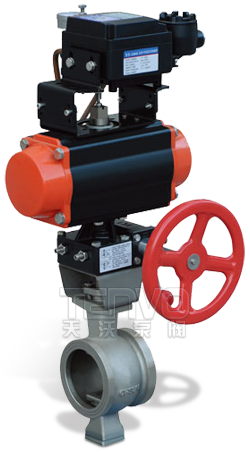

对夹式气动V型球阀（AT气动执行器）

ZSHV气动V型调节球阀–标准技术参数

阀体

型式：直通型铸造球阀

阀尺寸：DN25～300

额定压力：PN16～PN100

连接形式：对夹式（DN25～50）

法兰式（DN65～300）

法兰标准：钢制法兰按GB9113-2000，

JB/T79-94

密封面型式：PN16为凸面

PN40、63为凹凸面

法兰端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

结构形式：按阀芯是否偏心分

无偏心V型球阀、偏心V型球阀

按密封圈材料分

增强聚四氟乙烯软密封

（-20℃～+180℃）

对位聚苯软密封

（-20℃～+300℃）

金属堆焊司太立合金硬密封

（-40℃～+450℃）

按阀体结构分

夹套型

夹套保温型夹套载热体接口Rp3/4″

压盖型式：压板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

垫片：型式：齿型和平型

材料：F4/改性F4，

不锈钢+石墨

阀内组件

阀芯：1/4球面等百分比特性V型缺口阀芯

密封圈：球型密封面

材料：软密封：增强聚四氟乙烯/对位聚苯

硬密封：金属堆焊司太立合金

执行机构

型式：气动活塞式执行机构（GT、AT系列）

阀作用：单作用（弹簧复位）气开式和气关式

双作用（双气缸）

供气压力：0.4～0.6MPa

阀作用（阀芯正装）

单作用（配单作用执行机构）

气关时，当气源故障时，执行机构弹簧将阀打开

气开时，当气源故障时，执行机构弹簧将阀关闭

双作用（配双作用执行机构）

附件（根据要求配置）

定位器，空气过滤减压阀，手轮机构，

限位开关，电磁阀，阀位传送器，

继动器，保位阀，其它

性能

可调范围：100：1

阀座泄漏率（对于额定Kv值%）：

金属密封：小于0.01%或0.001%

（ANSIB16.104-1976Ⅳ级）

软密封：小于0.00001%以下

（ANSIB16.104-1976Ⅳ级）

回差：小于全行程的1% （带定位器）

小于全行程的3%～5% （不带定位器）

基本误差：小于全行程的±1% （带定位器）

小于全行程的±5% （不带定位器）

ZRDV电动V型调节球阀

ZDRV型电动V型调节球阀为电动单元组合仪表中执行单元，可实现比例调节，接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的电动执行机构，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等行业，实现管道中介质流量调节和切断，以达到生产过程按一定的规范进行。

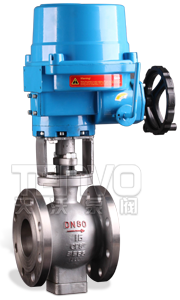

电动V型调节球阀（QT电动执行器）

电动V型调节球阀（TT型）-标准技术参数

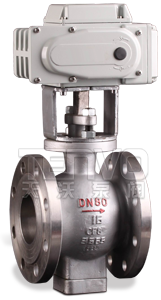

电动V型调节球阀（TT电动执行器）

执行机构

型式：TT系列、QT系列

阀作用：正作用，反作用

控制动作：比例控制

电源：AC100、200、220V、50/60Hz

转角：90°

功耗：65/70/200/350W

输入信号：4-20mADC或1-5VDC

输出信号：4-20mADC

绝缘电阻：100MΩ（500VDC）

耐电压：1500VAC1分钟

外壳材料：铝合金压铸

外壳防护：IP55

电机保护：过热保护器（自动恢复型）

配线接口：G1/4×2

环境温度：-25℃～+55℃

环境湿度：10～90%RH

伺服控制盒：全半导体，树脂浇铸

手动装置：可卸式扳手

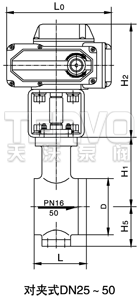

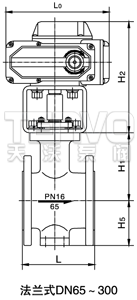

电动V型调节球阀（TT型）

公称通径DN（mm）	Lo	L	D	H1	H2	H3
25	207	50	64	101	178	67
32	207	55	74	111	187	72
40	207	60	82	121	187	77
50	207	75	100	126	204	82
65	256	145	-	136	235	95
80	256	165	-	146	235	105
100	256	194	-	151	245	130
125	256	210	-	176	245	155
150	380	229	-	196	285	170
200	380	243	-	216	322	210
250	380	297	-	300	322	245
300	380	338	-	385	345	280
