对夹式球阀

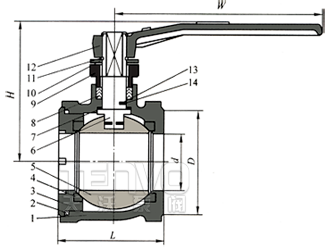

对夹式球阀主要零件材料
| NO. | 零件名称 | 材料 | NO. | 零件名称 | 材料 | ||
| GB/T | ASTM | GB/T | ASTM | ||||
| 1 | 阀体 | GB/T12230 CF8 | A351 CF8 | 8 | 填料 | 柔性石墨/PTFE | |
| 2 | 垫片 | 柔性石墨+SS | 9 | 填料压盖 | GB/T12230 CF8 | A351 CF8 | |
| 3 | 锁紧盖 | GB/T1220 12Cr18Ni9 | A182 F304 | 10 | 定位块 | GB/T700 Q235+Zn | |
| 4 | 密封圈 | PTFE/RPTFE/NYLON/PEEK | 11 | 挡圈 | GB/T1222 65Mn | ||
| 5 | 球体 | GB/T1220 12Cr18Ni+NiP | A182 F304+NiP | 12 | 手柄 | GB/T700 Q235+Zn | |
| 6 | 阀杆 | GB/T1220 12Cr18Ni | A182 F304 | 13 | 钢球 | A182 F304 | |
| 7 | 垫片 | PTFE+SS | 14 | 弹簧 | A276 304 | ||
对夹式球阀主要连接尺寸和外形尺寸
| 公称尺寸 | 尺寸/mm | |||||||
| DN/mm | NPS/in | L | d | D | H | W | ||
| PN10、PN16 | PN25 | CL150 | ||||||
| 15 | 1/2 | 40 | 13 | 53 | 53 | 47 | 82 | 140 |
| 20 | 3/4 | 45 | 19 | 63 | 63 | 57 | 82 | 180 |
| 25 | 1 | 50 | 25 | 73 | 73 | 66 | 104 | 180 |
| 32 | 1-1/4 | 60 | 32 | 84 | 84 | 75 | 113 | 200 |
| 40 | 1-1/2 | 70 | 39 | 94 | 94 | 85 | 122 | 200 |
| 50 | 2 | 80 | 49 | 109 | 109 | 103 | 132 | 250 |
| 65 | 2-1/2 | 110 | 64 | 129 | 129 | 122 | 144 | 300 |
| 80 | 3 | 120 | 80 | 144 | 144 | 135 | 155 | 350 |
| 100 | 4 | 140 | 100 | 164 | 170 | 173 | 183 | 450 |
超薄型球阀
薄型对夹式球阀主要零件材料
| NO. | 零件名称 | 材料 | NO. | 零件名称 | 材料 |
| GB | GB | ||||
| 1 | 阀体 | GB/T12230 CF8 | 8 | 填料压盖 | GB/T1220 12Cr18Ni9 |
| 2 | 球体 | GB/T1220 12Cr18Ni9+ENP | 9 | 挡圈 | GB/T1222 65Mn |
| 3 | 密封圈 | PTFE/RPTFE/NYLON/PEEK | 10 | 定位销 | GB/T1220 20Cr13 |
| 4 | 锁紧盖 | GB/T1220 12Cr18Ni9 | 11、13 | 螺母 | GB/T1220 06Cr19Ni10 |
| 5 | 阀杆 | GB/T1220 12Cr18Ni9 | 12 | 手柄 | GB/T700 Q235+Zn |
| 6 | 垫片 | PTFE+SS | 14 | 钢球 | A182 F304 |
| 7 | 填料 | 柔性石墨+SS | 15 | 弹簧 | A276 304 |
薄型对夹式球阀主要外形尺寸与连接尺寸
| DN/mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 32 | 32 | 38 | 42 | 50 | 60 | 70 | 94 | 118 | 140 | 195 | 225 | 275 | |
| d | 10 | 13 | 19 | 25 | 32 | 40 | 50 | 65 | 79 | 100 | 125 | 150 | 200 | |
| D | PN16 | 42 | 47 | 58 | 68 | 78 | 88 | 102 | 125 | 138 | 160 | 188 | 212 | 266 |
| PN25 | 42 | 47 | 58 | 68 | 78 | 88 | 102 | 125 | 138 | 160 | 188 | 212 | 274 | |
| PN40 | 42 | 47 | 58 | 68 | 78 | 88 | 102 | 125 | 138 | 160 | 188 | 212 | 285 | |
| H | 79 | 80 | 85 | 95 | 100 | 105 | 115 | 130 | 145 | 175 | 190 | 220 | 260 | |
| W | 150 | 150 | 150 | 170 | 180 | 210 | 230 | 280 | 300 | 400 | 500 | 600 | 700 | |

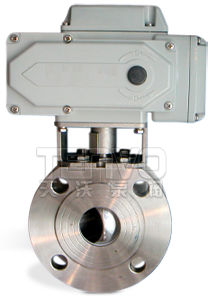

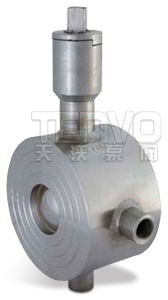

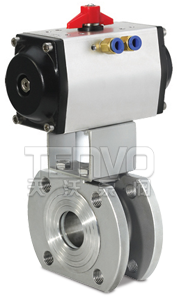

超薄型球阀部分展示
超薄型对夹式球阀应注意事项
1、超薄型球阀的密封形式分为：软密封和金属硬密封，用户可根据实际工矿选择不同密封形式。
2、超薄型球阀设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
3、DN150和DN200的阀体为两段式超短型结构。
