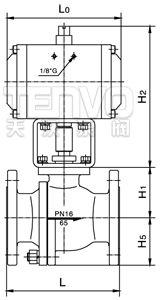

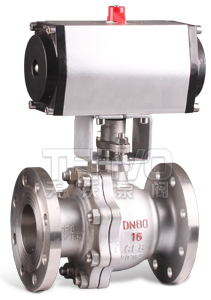

ZSHO气动O型切断球阀一般与电磁阀、限位开关等附件组合使用,采用GT、AT等气动执行器,具有输出力大、动作灵敏,能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能,对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。
公称通径 DN(mm) |
Lo | L | H1 | H2 | H3 | |
PN16/40 | PN63 | |||||
15 | 133 | 130 | 165 | 54 | 177 | 47 |
20 | 133 | 130 | 190 | 54 | 177 | 47 |
25 | 133 | 140 | 216 | 60 | 177 | 52 |
32 | 132 | 165 | 229 | 67 | 198 | 59 |
40 | 132 | 165 | 241 | 78 | 198 | 66 |
50 | 182 | 203 | 292 | 88 | 223 | 78 |
65 | 222 | 222 | 330 | 98 | 275 | 91 |
80 | 294 | 241 | 356 | 121 | 275 | 106 |
100 | 380 | 305 | 406 | 144 | 353 | 130 |
125 | 450 | 356 | 455 | 148 | 420 | 150 |
150 | 450 | 394 | 495 | 176 | 420 | 172 |
200 | 603 | 457 | 597 | 226 | 504 | 215 |
250 | 603 | 533 | 673 | 281 | 504 | 270 |
300 | 683 | 610 | 762 | 320 | 515 | 330 |

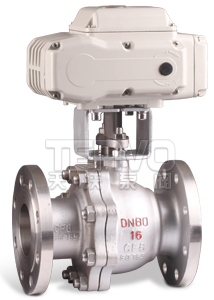

ZDRO电动O型切断球阀有电动执行器和O型球阀组成,适用于两位切断、调节的场合。
公称通径 DN(mm) |
Lo | L | H1 | H2 | H3 | |
PN16/40 | PN63 | |||||
15 | 157.5 | 130 | 165 | 54 | 54 | 54 |
20 | 157.5 | 130 | 190 | 54 | 54 | 54 |
25 | 157.5 | 140 | 216 | 60 | 60 | 60 |
32 | 207 | 165 | 229 | 67 | 67 | 67 |
40 | 207 | 165 | 241 | 78 | 78 | 78 |
50 | 207 | 203 | 292 | 88 | 88 | 88 |
65 | 256 | 222 | 330 | 98 | 98 | 98 |
80 | 256 | 241 | 356 | 121 | 121 | 121 |
100 | 256 | 305 | 406 | 144 | 144 | 144 |
125 | 380 | 356 | 455 | 148 | 148 | 148 |
150 | 380 | 394 | 495 | 176 | 176 | 176 |
200 | 380 | 457 | 597 | 226 | 226 | 226 |
250 | 380 | 533 | 673 | 281 | 281 | 281 |
300 | 380 | 610 | 762 | 320 | 320 | 320 |
