气动通风蝶阀

气动通风蝶阀

型号: D641W

气动通风蝶阀是一种旋转型调节阀,它与阀门定位器配套使用,可实现比例调节。该阀流道阻力小,流量系数大,可配用GT、AT、AW、ZHA等气动执行器,特别适用于大口径、大流量锅炉窑烟道气控制。广泛用于工业、冶金、环保等管道作通风调节介质流量之用。

气动执行器:

天沃AT系列气动执行器在综合运用英国TENVO最新技术、最新材料、最新工艺的基础上进行研制、开发、设计而成,详情请浏览:AT系列气动执行器

执行器选择:

双作用型:执行器无原始位置,工作时需两个气源进行操作。输出轴的位置随气源的通断而停止任意位置。

单作用型:执行器有原始位置,工作时需一个气源进行操作。如切断气源输出轴则靠内部弹簧的预紧力自动恢复到原始位置。

电动通风蝶阀

相同:通风蝶阀

不同:电动执行器

法兰通风蝶阀

相同:通风蝶阀

不同:

百叶式通风蝶阀

相同:通风蝶阀

不同:百叶式

法兰式通风蝶阀–采用标准

1、设计标准:GB/T12238-1989、JB/T8692-1998

2、法兰连接尺寸:GB/T9115.1-2000

3、结构长度:GB/T12221-1989

4、压力试验:GB/T13927-1992、JB/T9092-1999

法兰式通风蝶阀–主要技术参数

公称通径 DN(mm) 50~4000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力(MPa) 强度试验 0.075 0.375 0.9
密封试验 密闭型 0.055 0.275 0.66
非密闭型 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动

法兰式通风蝶阀–材料选用和适用温度

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬Cr-18型、304、316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

天沃AT系列-气动通风蝶阀

气动通风蝶阀密封结构图

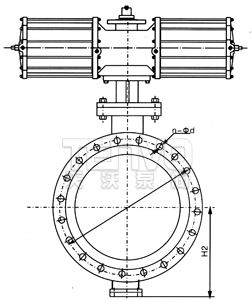

气动通风蝶阀结构图

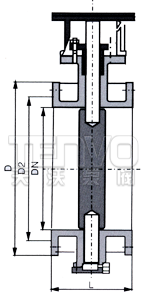

D641W气动通风蝶阀结构图
公称通径
DN(mm)
L H 0.05-0.1MPa 0.25MPa 0.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
100 127 105 210 190 144 4-18 210 170 144 4-19 210 170 144 4-19
125 140 120 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
150 140 132 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
200 152 160 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
250 165 187 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
300 180 220 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
350 180 245 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
400 200 270 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
450 200 297 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
500 220 322 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
600 220 377 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
700 240 430 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
800 240 487 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
900 260 538 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
1000 260 587 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
1200 280 702 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
1400 300 782 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
1600 320 895 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
1800 340 995 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1918 44-40
2000 360 1095 2190 2130 2090 48-30 2190 2130 2090 48-30 2265 2180 2125 48-43
