GT系列气动执行器–主要性能

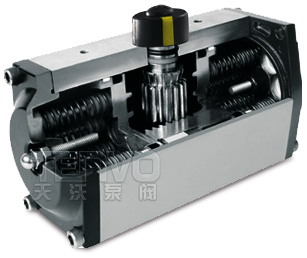

1、紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源：过滤、干燥或加油润滑的洁净空气，最小压0.1MPa，最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。
6、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。
7、底部装配孔为四方形，便于与阀杆连接并可旋转45°角安装。
8、供气孔符合NAMUR标准或符合NAMUR标准的转接板。
9、轴的顶部和顶部的孔符合NAMUR标准。
10、根据需要可安装位置指示器。
11、环境温度：标准型(使用丁腈橡胶O型圈)-20℃～+80℃；低温型(使用硅橡胶O型圈)-40℃～+80℃；高温型(使用氟橡胶O型圈)-20℃～+150℃
12、行程调整：在0°、90°位置有±4°的可调范围。
13、外部保护：抗腐蚀性达到可在盐雾状态下工作500小时，符合ASTMB117-73标准。
14、所有出厂的执行器都进行了严格的测试，保证产品100％的合格。
GT系列气动执行器–主要零件材料
缸体：压铸铝合金ASTM6063，阳极氧化处理UNl4522； 端盖：压铸铝合金UNI5076，外涂高强度防腐热塑性聚脂涂层； 活塞：压铸铝合金UNl5076； 齿轮轴：钢AISI SAE 11L37(镀锌合金钢)，非电镀镍板ASTMB656；导向套：低磨擦材料醇缩醛树酯；弹簧：预载荷弹簧座，外层涂有粉末环氧树酯的弹簧钢；密封：橡胶BUNAN（根据需要可用VITON或EPDM）；螺丝：304不锈钢。
GT系列气动执行器的重量、容量、开闭时间
| 双作用式 | 容量L | 重量Kg | 单作用式 | 容量L | 重量Kg | 开闭时间（S） |
| GTD40 | 0.12 | 0.7 | GTE40 | 0.06 | ≤0.5 | |
| GTD52 | 0.23 | 1.5 | GTE52 | 0.12 | ≤0.5 | |
| GTD65 | 0.46 | 2.0 | GTE65 | 0.22 | 3.6 | ≤0.5 |
| GTD80 | 0.80 | 3.0 | GTE80 | 0.38 | 5.5 | ≤1.0 |
| GTD90 | 1.10 | 4.5 | GTE90 | 0.50 | 8.0 | ≤1.0 |
| GTD100 | 1.60 | 6.0 | GTE100 | 0.79 | 10.5 | ≤1.0 |
| GTD115 | 2.33 | 8.0 | GTE115 | 1.14 | 13.6 | ≤2.0 |
| GTD125 | 3.03 | 9.5 | GTE125 | 1.46 | 16.2 | ≤2.0 |
| GTD145 | 5.40 | 14.0 | GTE145 | 2.34 | 23.1 | ≤2.5 |
| GTD160 | 6.10 | 18.0 | GTE160 | 3.00 | 30.0 | ≤4.0 |
| GTD190 | 11.0 | 26.0 | GTE190 | 4.80 | 41.6 | ≤5.0 |
| GTD210 | 15.4 | 33.0 | GTE210 | 7.10 | 52.8 | ≤7.0 |
| GTD255 | 31.1 | 72.0 | GTE255 | 14.1 | 112.0 | ≤10.0 |
| GTD300 | 45.9 | 102.0 | GTE300 | 21.3 | 153.0 | ≤10.0 |
| GTD350 | 68.5 | 153.0 | GTE350 | 32.7 | 222.0 | ≤10.0 |
GTD双作用气动执行器式输出扭矩表（单位：N*M）
| 型号 | 气源压力（MPa） | ||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | |
| GTD40 | 3.7 | 5.6 | 7.4 | 9.3 | 11.2 | 13.0 | 14.9 |
| GTD52 | 7.9 | 11.8 | 15.7 | 19.6 | 23.6 | 27.5 | 31.4 |
| GTD65 | 14.7 | 22.1 | 29.5 | 36.8 | 44.2 | 51.5 | 58.9 |
| GTD80 | 26.0 | 39.0 | 52.0 | 65.1 | 78.1 | 91.1 | 104 |
| GTD90 | 37.6 | 56.5 | 75.3 | 94.1 | 112 | 131 | 150 |
| GTD100 | 58.0 | 87.0 | 116 | 145 | 174 | 203 | 232 |
| GTD115 | 84.5 | 126 | 169 | 211 | 253 | 295 | 338 |
| GTD125 | 108 | 163 | 217 | 272 | 326 | 381 | 435 |
| GTD145 | 159 | 239 | 318 | 398 | 478 | 557 | 637 |
| GTD160 | 223 | 334 | 446 | 557 | 669 | 780 | 892 |
| GTD190 | 367 | 550 | 734 | 917 | 1101 | 1284 | 1467 |
| GTD210 | 538 | 807 | 1075 | 1344 | 1613 | 1882 | 2151 |
| GTD255 | 1057 | 1586 | 2115 | 2644 | 3172 | 3701 | 4230 |
| GTD300 | 1656 | 2470 | 3293 | 4117 | 4940 | 5764 | 6587 |
| GTD350 | 2490 | 3735 | 4981 | 6226 | 7471 | 8717 | 9962 |
GTE单作用式气动执行器输出扭矩表（单位：N*M）
| 型号 | 弹簧数量 | 空气压力 | 弹簧复位 | ||||||
| 3 | 4 | 5 | |||||||
| 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | ||
| GTE40 | 8 | ||||||||
| 10 | |||||||||
| 12 | |||||||||
| GTE52 | 8 | ||||||||
| 10 | |||||||||
| 12 | |||||||||
| GTE65 | 8 | 15.0 | 7.9 | 22.3 | 15.2 | 14.2 | 7.1 | ||
| 10 | 20.6 | 11.7 | 27.9 | 19.1 | 17.8 | 8.9 | |||
| 12 | 18.8 | 8.1 | 26.2 | 15.5 | 21.3 | 10.7 | |||
| GTE80 | 8 | 25.1 | 16.2 | 38.1 | 29.3 | 22.8 | 14.0 | ||
| 10 | 34.6 | 23.6 | 47.6 | 36.6 | 28.5 | 17.5 | |||
| 12 | 31.1 | 17.9 | 44.1 | 30.9 | 34.2 | 21.0 | |||
| GTE90 | 8 | 32.8 | 20.9 | 51.6 | 39.8 | 35.5 | 23.7 | ||
| 10 | 45.7 | 30.9 | 64.5 | 49.7 | 44.4 | 29.6 | |||
| 12 | 39.8 | 22.0 | 58.6 | 40.8 | 53.3 | 35.5 | |||
| GTE100 | 8 | 56.1 | 26.5 | 85.1 | 55.5 | 60.7 | 31.1 | ||
| 10 | 77.3 | 40.3 | 106 | 69.4 | 75.9 | 38.9 | |||
| 12 | 69.6 | 25.2 | 98.6 | 54.2 | 91.0 | 46.6 | |||
| GTE115 | 8 | 77.9 | 45.4 | 120 | 87.6 | 81.4 | 48.8 | ||
| 10 | 108 | 67.3 | 150 | 109 | 101 | 61.1 | |||
| 12 | 95.8 | 46.9 | 138 | 89.2 | 122 | 73.3 | |||
| GTE125 | 8 | 101 | 65.7 | 155 | 120 | 97.7 | 62.2 | ||
| 10 | 140 | 95.7 | 194 | 150 | 122 | 77.7 | |||
| 12 | 124 | 71.3 | 179 | 125 | 146 | 93.2 | |||
| GTE145 | 8 | 135 | 83.7 | 215 | 163 | 155 | 103 | ||
| 10 | 189 | 124 | 269 | 204 | 194 | 129 | |||
| 12 | 163 | 85.7 | 243 | 165 | 233 | 155 | |||
| GTE160 | 8 | 201 | 134 | 312 | 246 | 199 | 133 | ||
| 10 | 279 | 196 | 391 | 307 | 249 | 166 | |||
| 12 | 246 | 146 | 357 | 258 | 299 | 199 | |||
| GTE190 | 8 | 317 | 213 | 500 | 397 | 336 | 233 | ||
| 10 | 442 | 313 | 626 | 496 | 420 | 291 | |||
| 12 | 384 | 228 | 567 | 412 | 505 | 349 | |||
| GTE210 | 8 | 465 | 309 | 734 | 578 | 497 | 341 | ||
| 10 | 648 | 454 | 917 | 723 | 621 | 427 | |||
| 12 | 563 | 330 | 832 | 599 | 745 | 512 | |||
| GTE255 | 8 | 945 | 670 | 1474 | 1199 | 915 | 640 | ||
| 10 | 1314 | 970 | 1843 | 1499 | 1144 | 800 | |||
| 12 | 1154 | 741 | 1683 | 1270 | 1373 | 961 | |||
| GTE300 | 8 | 1491 | 838 | 2314 | 1662 | 1631 | 979 | ||
| 10 | 2069 | 1254 | 2893 | 2077 | 2039 | 1223 | |||
| 12 | 1825 | 846 | 2648 | 1669 | 2447 | 1468 | |||
| GTE350 | 8 | 2181 | 1404 | 3427 | 2650 | 2330 | 1554 | ||
| 10 | 3038 | 2067 | 4284 | 3312 | 2913 | 1942 | |||
| 12 | 2650 | 1484 | 3895 | 2730 | 3496 | 2331 | |||
