弹性座封闸阀
阀门 > 阀门产品 > 闸阀 > 正文

弹性座封闸阀

型号:

长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,软密封_弹性座封闸阀引进欧洲高科技橡胶及阀门制造技术所生产,克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷,弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记性佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

特点总结:

直通流道包胶闸板最高温度80℃给水系统应用广泛

明杆闸阀

相同:闸板启闭

不同:普通闸阀

铸铁闸阀

相同:闸板启闭

不同:

软密封蝶阀

相同:橡胶软密封

不同:蝶阀类型

软密封_弹性座封闸阀型号说明

该产品型号在Z41X型明杆软密封闸阀或Z45X型暗杆软密封闸阀的GB型号编制基础上,拓展处来的型号,更加详细明了。

RVXX表示非明杆式闸阀

RVXP表示省力装置

RVCX表示非明杆式附传动帽

RVHX表示非明杆式附手轮

RVHS表示非明杆式附信号显示器

RVEX表示非明杆式附电动操作装置

RVCH表示非明杆式附传动帽卧式操作装置

RVHH表示非明杆式附手轮卧

RRXX表示明杆式闸阀

RRHX表示明杆式附手轮

RREX表示明杆式附电动操作装置

PN25级另行订制

软密封_弹性座封闸阀–主要技术参数

公称压力PN(MPa) 1.0 1.6 法兰标准 GB/17241.6、GB9113
强度试验(MPa) 1.5 2.4 试验标准 GB13927、API598
密封试验(MPa) 1.1 1.76 结构长度 GB/T12221-2005
气密封试验(MPa) 0.6
工作温度 <80℃
适用介质 清水、污水、油品

软密封_弹性座封闸阀–主要连接尺寸

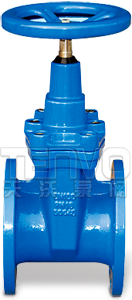

Z45X软密封闸阀实物图

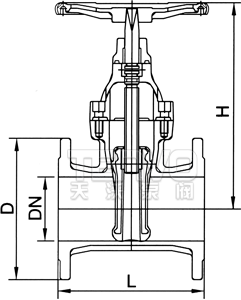

暗杆弹性座封闸阀结构图

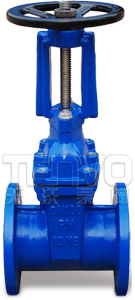

明杆弹性座封闸阀实物图

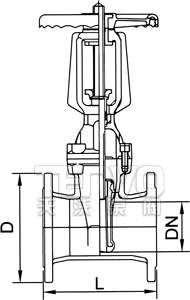

Z45X软密封闸阀结构图
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
暗杆 H 236 238 270 320 378 415 518 620 730 780 930 985 - -
H1 278 288 321 372 421 165 558 675 760 790 955 990 1165 1130
明杆 H全关 300 315 375 448 493 597 742 894 1028 1060 1285 1325 - -
H全开 350 380 455 548 618 747 942 1144 1328 1410 1685 1775 - -

弹性座封闸阀–结构特点

重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。

平底式阀座:传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。

整体包胶:阀门采用高品质的橡胶进行整体内、外包胶、专业的橡胶化技术使得硫化后的阀门能够保证精确的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性记忆佳。

精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

嵌入式铜螺母:铜螺母与弹性阀门采用嵌入式接合,使二者紧密接合为一体,不因水流动造成震动而产生松动或损坏现象。

耐腐蚀:阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈,并可用于污水系统。

不易碎裂:以往传统铸铁闸阀常因外物击中,碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。

三“O”型环密封圈:由于阀杆采用三“O”型环密封圈密封设计,可减少关闭时的磨擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀门的内外表面均以橡胶完全披覆而不至于出现生锈或腐蚀现象,可供生饮场合使用。

弹性座封闸阀–省力装置

DN450-800mm。可另行装省力装置。所需扭力约为正常的1/2。仅需一只小手轮,在有压力情况下,即可操作全开或全关,该省力装置每动作循环一次,需先行将阀门恢复省力功能。

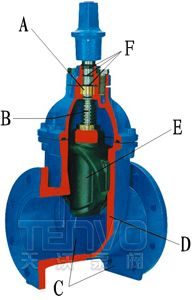

弹性座封闸阀解剖图

软密封闸阀解剖图

A、止推轴承减少磨擦阻力,降低操作扭力。

B、精密加工阀杆,可减低操作扭力。

C、阀体内、外采用无毒性粉体环氧树脂涂装,增强耐腐蚀能力,提高给水品质。

D、阀底部无凹槽,不易造成杂物淤积。

E、内、外采用橡胶复膜摸压设计,可避免因长期使用而脱落。

F、“O”型圈可大幅减少漏水现象,且在有压力及不断漏水情况下更换“O形圈。”
