夹套保温闸阀

型号: BZ41H、BZ41W

BZ41W夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于闸阀的两法兰之间，阀体的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通闸阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

特点总结：

焊装金属夹套保温功能碳钢/不锈钢材质比普通法兰大一档

夹套保温闸阀–性能参数

公称压力：1.6～2.5MPa

试验压力：强度（水）：2.4～9.6MPa

密封（水）：1.8～7.0MPa

低压密封（气）：0.6MPa

工作温度：≤200℃

适用介质：酸、碱类

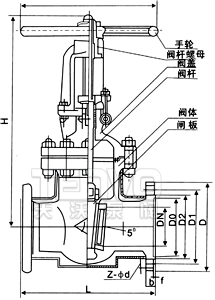

BZ41W-16P/R夹套保温闸阀–外形尺寸和连接尺寸

公称通径 DN（mm）	尺寸（mm）
