锻钢闸阀

型号:

TENVO锻钢闸阀有三种阀盖设计形式：第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接，第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

特点总结：

锻造阀体最高压力1500Lb三种阀盖密封形式最大口径DN50

高温高压焊接闸阀

相同:锻钢闸阀

不同:口径更大/压力更高

锻钢截止阀

相同:锻钢阀体

不同:截止阀类型

锻钢高压球阀

相同:锻钢阀体

不同:球阀类型/最高压力32.0MPa

螺纹/承插焊锻钢闸阀

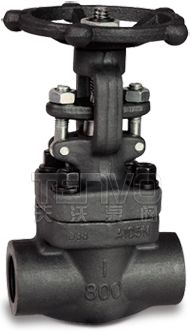

内螺纹锻钢闸阀实物图

内螺纹锻钢闸阀实物图

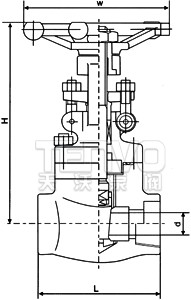

螺纹_承插焊锻钢闸阀结构图

螺纹/承插焊锻钢闸阀结构图

螺纹/承插焊锻钢闸阀–技术标准

设计标准：API602、BS5352、ASME B16.34

连接尺寸：ASME B1.20.1、ASME B16.11

检验和测试：API598

螺纹/承插焊锻钢闸阀–外形尺寸

CLASS 150～800
SIZE L（mm） W（mm） H开（mm）
inch mm
缩径 全径 缩径 全径 - - -
1/4 - 8 - 79 100 166
3/8 1/4 10 8 79 100 166
1/2 3/8 15 10 79 100 166
3/4 1/2 20 15 92 100 169
1 3/4 25 20 111 125 193
1-1/4 1 32 25 120 160 236
1-1/2 1-1/4 40 32 120 160 246
2 1-1/2 50 40 140 180 283
- 2 - 50 178 200 330

CLASS 900～1500
SIZE 压力磅级 L（mm） W（mm） H开（mm）
inch mm
1/4 8 900 79 100 166
1500 111 125 197
3/8 10 900 79 100 166
1500 111 125 197
1/2 15 900 92 100 169
1500 111 125 197
3/4 20 900 111 125 193
1500 111 125 197
1 25 900 120 160 230
1500 120 160 218
1-1/4 32 900 120 160 246
1500 120 160 237
1-1/2 40 900 140 180 283
1500 140 180 274
2 50 900 178 200 330
1500 178 200 320

对接焊/法兰锻钢闸阀

锻钢法兰闸阀

锻钢法兰闸阀实物图

对接焊/法兰锻钢闸阀结构图

对接焊/法兰锻钢闸阀结构图

对接焊/法兰锻钢闸阀–技术标准

设计标准：API602、BS5352、ASME B16.34

连接尺寸：ASME B1.20.1、ASME B16.11

检验和测试：API598

对接焊/法兰锻钢闸阀–外形尺寸

CLASS 150～600
SIZE 磅级压力 L（mm） L2（mm） H开（mm） W（mm）
inch mm 缩径 全径 缩径 全径
1/2 15 150 108 108 166 169 100 100
300 140 140
600 165 165
3/4 20 150 117 117 169 193 100 125
300 152 152
600 190 191
1 25 150 127 127 193 230 125 160
300 165 165
600 216 216
1-1/4 32 150 140 138 230 246 160 160
300 178 178
600 229 229
1-1/2 40 150 165 165 246 283 160 180
300 190 191
600 241 241
2 50 150 178 178 283 330 180 200
300 216 219
600 292 291

CLASS 900～1500
SIZE L1（mm） L2（mm） H开（mm） W（mm）
inch mm
1/2 15 216 216 197 125
3/4 20 229 229 197 125
1 25 254 254 224 160
1-1/4 32 279 279 237 160
1-1/2 40 305 305 276 180
2 50 368 368 320 200
