止回阀结构分类

来源: 上海阀门 时间: 2012-01-14 点击: 3,821

根据止回阀结构不同,可分为:

1、止回阀结构之旋启式止回阀

阀瓣围绕阀座外的销轴旋转的止回阀,如图1所示。这种单瓣式止回阀比较普遍,一般用于公称通径DN为50~500mm;也是目前国内使用最普遍的形式之一。

2、止回阀结构之升降式止回阀

阀瓣沿着阀体中腔轴线移动的止回阀,如图2所示。这种止回阀只能安装在水平管道上用。

图3所示为专门用于泵吸入管底部的升降式止回阀,又叫底阀。它是为防止停泵时介质倒流,保持抽吸所需的水柱。

近年来,又研制出升降式止回阀的一些新的结构形式。图4所示是一种弹簧载荷升降式止回阀。这种结构不仅能降低水锤压力,而且流道通畅,流阻亦很小。

3、止回阀结构之蝶式止回阀

阀瓣围绕阀座内的销轴旋转的止回阀,如图5所示。

该种止回阀结构比较简单,但只能安装在水平管道上,密封性能较差。

4、止回阀结构之管道式止回阀

阀瓣沿着阀体中心线滑动的止回阀,如图6所示。这种止回阀体积较小,重量较轻,加工工艺性较好,但流体阻力系数比旋启式止回阀略大。

5、止回阀结构之空排止回阀

这是一种特殊用途的止回阀,用于锅炉给水泵的出口,以防止介质倒流及起空排作用。如图7所示。

6、止回阀结构之新型缓闭止回阀

在某些特殊情况下,如管路压力经常发生变化,或有特殊要求时,在旋启式止回阀或升降式止回阀上设置缓冲装置,形成缓闭止回阀。图8-a.所示是带缓闭装置的角式升降止回阀。这种阀适用于介质倒流十分迅速的系统,它能大大减小水击压力。图8-b是一种带缓闭副阀的止回阀。图8-c是图8-b中缓闭装置的放大剖面图。

在这种新型缓闭止回阀中,主阀的快速关闭相当于常规缓闭止回阀的快关阶段,而副阀的缓慢关闭则相当于常规缓闭止回阀的慢关阶段,因此,这种止回阀能有效地防止水击。

7、止回阀结构之隔膜式止回阀

隔膜式止回阀是止回的一种新的结构形式,尽管它的使用受到温度和压力等的限制,但由于防止水击的性能好,近年发展较快。

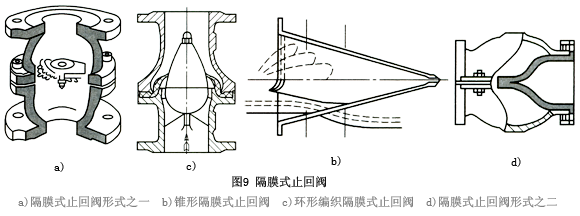

图9-a是隔膜式止回阀的结构形式之一,这种结构适用于各种不同流量与流速的系统,水击压力比传统的旋启式止回阀小得多。图9- b是锥形隔膜式止回阀,这种阀门的安装是对夹在管道两法兰之间。该阀的关闭极为迅速。图9-c是环形编织隔膜式止回阀,这种止回阀采用了褶皱的环状橡胶隔膜,关闭速度极快,但其使用范围通常受压差(△

8、止回阀结构之球形止回阀

球形止回阀是阻止介质逆流的理想产品。它主要由前、后阀体、球罩和胶球等零件组成。该阀的工作原理是:胶球(单球或多球)在介质作用下,在球罩内沿阀体中心线方向作来回短行程滚动,以实现止回阀的开启和关闭动作。如图10所示。

此外,还应注意止回阀的公称尺寸:普通的旋启式或升降式止回阀应尽量避免选择公称尺寸过大;为了以最低的流速使止回阀阀瓣全开或适当的开度,在某些使用情况下,安装止回阀的公称尺寸必须比相应的管道的公称尺寸小一些。
