H41H升降式止回阀

升降式止回阀

型号: H41W、H41H、H41Y

H41W、H41Y、H41H升降式止回阀的结构与截止阀相似，其阀瓣沿着通道中心线升降，关闭时靠自重，一旦阀瓣关闭后，靠介质逆流时的压力对阀瓣作用，形成密封压力，这个压力越高，阀瓣与阀座密封面上的密封比压越高，密封越容易。

升降式止回阀的阀体通道呈S形弯路，因此流体阻力较大，但动作可靠，由于结构关系，只适合用于较小口径、水平安装的场合。

特点总结：

升降运动阀瓣适用DN200以下口径水平安装流阻较大

立式止回阀

相同:升降式

不同:阀体结构

DRVZ静音止回阀

相同:升降式

不同:阀体结构

旋启式止回阀

相同:止回阀类

不同:旋启式

升降式止回阀–执行标准

设计与制造 结构长度 压力、温度等级 连接法兰 试验与检验
GB12235 GB12221 JB/T74、GB9131、HG20604 JB/T74-94、GB9113、HG20592～20635 JB/T9092-1999、GB13927

升降式止回阀–性能规范

公称压力
PN（MPa）		 试验压力（MPa） 适用温度（℃） 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤200 ≤200 水、油品、蒸汽、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0
16.0 24.0 17.6

升降式止回阀–外形尺寸及连接尺寸

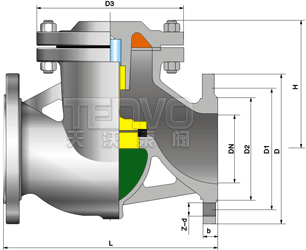

H41H升降式止回阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 D6 b Z-b D3 H
1.6 50 230 160 125 100 / 16 4-18 160 115
65 290 180 145 120 / 18 4-18 175 140
80 310 195 160 135 / 20 8-18 200 170
100 350 215 180 155 / 20 8-18 235 200
125 400 245 210 185 / 22 8-18 285 230
150 480 280 240 210 / 24 8-23 300 255
200 600 340 295 265 / 34 12-23 400 285
2.5 50 230 165 125 100 / 20 4-18 160 115
65 290 185 145 120 / 22 8-18 175 140
80 310 200 160 135 / 22 8-18 200 170
100 350 235 190 160 / 24 8-22 235 200
125 400 270 220 185 / 28 8-26 285 232
150 480 300 250 210 / 30 8-26 320 262
200 600 360 310 275 / 34 12-26 400 285
4.0 32 180 140 100 76 66 18 4-18 130 120
40 200 150 110 84 76 18 4-18 150 140
50 230 165 125 99 88 20 4-18 160 150
65 290 185 145 118 110 22 8-18 180 160
80 310 200 160 132 121 22 8-18 200 175
100 350 235 190 156 150 24 8-22 235 200
125 400 270 220 184 176 28 8-26 265 225
150 480 300 250 211 204 30 8-26 320 262
200 600 375 320 284 260 38 12-30 400 315
6.4 32 230 155 110 76 66 24 4-22 / 162
40 260 170 125 84 76 24 4-22 160 168
50 300 180 135 99 88 26 4-22 175 170
65 340 205 160 118 110 28 8-22 200 188
80 380 215 170 132 121 30 8-22 230 205
100 430 250 200 156 150 32 8-26 250 230
125 500 295 240 184 176 36 8-30 300 265
150 550 345 280 211 204 38 8-33 340 310
200 600 415 345 284 260 42 12-36 410 350
10.0 32 230 155 110 76 66 24 4-22 / 140
40 260 170 125 84 76 26 4-22 160 155
50 300 195 145 99 88 28 4-26 175 170
65 340 220 170 118 110 32 8-26 200 190
80 380 230 180 132 121 34 8-26 230 235
100 430 265 210 156 150 38 8-30 250 265
125 500 315 250 184 176 42 8-33 300 310
150 550 355 290 211 204 46 12-33 350 350
200 600 430 360 284 260 54 12-36 430 400
16.0 32 260 155 110 76 66 30 4-22 / /
40 260 170 125 84 76 32 4-22 / /
50 300 195 145 99 88 36 8-26 / /
65 340 220 170 118 110 44 8-26 / /
80 380 230 180 132 121 46 8-26 / /
100 430 265 210 156 150 48 8-30 / /

H41型升降式止回阀只能水平安装吗？

是的，为了保证您的工况运作正常，如果管道是垂直的，那么我们建议选用立式的升降式止回阀，它更适合垂直的管道。
