DRVZ静音式止回阀

静音式止回阀

型号: DRVZ、HC42X

HC42X_DRVZ静音式止回阀主要由阀体、阀座、导流体阀瓣、轴承及弹簧等主要零件组成，内部流道采用线型设计，压力损失极小，阀瓣启闭行程很短，当水泵停泵时阀瓣能快速关闭，防止停泵水锤及水击声的产生，具有静音关闭的特点。

静音式止回阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对泵的损害。

特点总结：

升降式密封行程短无冲击无噪音可装泵出口

HC41X节能消声止回阀

相同:升降式/泵出口

不同:

微阻缓闭式止回阀

相同:可装泵出口

不同:旋启式/缓闭功能

橡胶瓣止回阀

相同:可装泵出口

不同:旋启式

HC42X、DRVZ静音式止回阀–主要技术参数

公称压力 公称通径 法兰标准 试验标准 适用温度 适用介质
1.0～2.5MPa 50～350mm GB/T17241.6
GB/T9113		 GB/T13927
API598		 0～80℃ 水、油品、海水、污水
HC42X、DRVZ静音式止回阀结构图

结构图

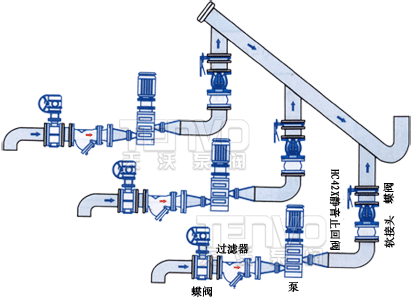

HC42X、DRVZ静音式止回阀安装示意图

安装示意图

HC42X、DRVZ静音式止回阀–主要连接外形尺寸

DN 40 50 65 80 100 125 150 200 250 300 350
L 110 120 150 180 229 254 267 292 330 356 381

HC42X、DRVZ静音式止回阀注释

静音式止回阀具有阀瓣重量轻、动作灵敏、行程较短、结构长度短、压力损失在可允许的范围内、关闭时无冲击、无噪音等特点。阀门只有阀瓣一个零件动作，动作时压缩螺旋弹簧，但螺旋弹簧不与介质直接接触，因而寿命长。阀体结构长度短，可安装于管道任何位置，垂直安装于水平安装均可。
