气动调节蝶阀

调节蝶阀

型号: ZSHW、ZDRW

ZSHW气动_ZDRW电动_调节蝶阀是0°～90°旋转，并可实现比例调节的蝶阀。具有流道阻力小，流量系数大，蝶板与密封机构具有独特的设计，兼备调节、切断两种功能。广泛应用于石油、化工、造纸、冶金、污水处理等行业。

采用F4、F46衬里的调节蝶阀则适用于化工、食品、医药工业的强酸、强碱等腐蚀性介质的控制。

特点总结：

气动或电动执行器兼备切断/调节无法做精确调节

气动蝶阀

相同:气动执行器

不同:汇总所有蝶阀类型

电动蝶阀

相同:电动执行器

不同:汇总所有蝶阀类型

V型调节球阀

相同:调节/切断功能

不同:球阀类型

ZSHW气动调节蝶阀

ZSHW气动调节蝶阀配用气动活塞式执行机构，力矩大、动作灵敏，并采用转角直接指示和反馈，与阀门定位器配套使用，以实现比例调节。

对夹式气动调节蝶阀实物图
对夹式气动调节蝶阀结构图
法兰式气动调节蝶阀实物图
法兰式气动调节蝶阀结构图
公称通径
DN（mm）		 A L L1 Lo H1 H2 B
双作用 单作用 对夹式 法兰式
80 285 330 130 132 203 471 271 49 114
100 285 355 145 222 294 471 271 56 127
125 285 409 175 222 380 497 297 64 140
150 285 427 180 380 380 497 297 70 140
200 360 502 215 380 450 575 375 71 152
250 470 577 250 450 450 693 455 76 165
300 470 641 290 450 603 693 455 83 178
350 - - 305 603 603 - - 92 190
400 - - 340 603 603 - - 102 216
450 - - 380 683 603 - - 114 222
500 - - 410 683 683 - - 127 229
600 - - 480 683 683 - - 154 267
700 - - 535 683 - - - 165 292
800 - - 590 683 - - - 190 318

ZDRW电动调节蝶阀

ZDRW电动调节蝶阀配用接收4-20mADC或1-5VDC的信号进行比例动作的电动执行器，天沃有四款角行程电动执行器可供用户选择。

对夹式电动调节蝶阀实物图
对夹式电动调节蝶阀结构图
法兰式电动调节蝶阀实物图

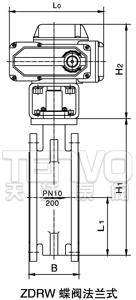

法兰式电动调节蝶阀结构图
公称通径DN（mm） L0 L1 H1 H2 B
对夹式 法兰式
80 207 130 285 187 49 114
100 207 145 307 224 56 127
125 207 175 370 234 64 140
150 207 180 430 234 70 140
200 207 215 456 244 71 152
250 256 250 532 255 76 165
300 256 290 607 255 83 178
350 256 305 642 292 92 190
400 256 340 712 292 102 216
450 380 380 770 322 114 222
500 380 410 863 322 127 229
600 380 480 986 322 154 267
700 380 535 1070 345 165 292
800 380 590 1180 345 190 318
