高性能美标蝶阀

高性能美标蝶阀

型号: 800系列

800系列高性能美标蝶阀是引进TENVO先进技术，采用带有球形表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性场合的阀门，该阀门具有严密的密封性能，超长的使用寿命，可作快速切断或调节流量之用。

800系列高性能蝶阀使用多种结构材料，包括符合NACE要求和抗磨蚀的。并可提供用于氯气、氧气、高真空和腐蚀性介质及低温环境的特殊阀门。

耐磨陶瓷蝶阀

相同:蝶阀类型

不同:全衬陶瓷/耐磨损

日标蝶阀

相同:蝶阀类型

不同:日标

双向蝶阀

相同:蝶阀类型

不同:双向压

高性能美标蝶阀的整体结构

高性能美标蝶阀整体结构图

A、PTFE衬里的不锈钢轴承，耐腐蚀性高，并能自润滑

B、止推垫圈保持蝶板的中心位置

C、压入式的直销使阀杆与蝶板结合更稳定，同时外观更整洁，有效增强介质的流通性能

D、整体式单直径把偏差减小到最低

E、调整填料不会给阀座加载，手动阀门中都有可靠的轴挡圈

F、可直接刚性安装执行机构

G、PTFE的V形填料，也可提供石墨填料

H、阀体嵌件防止阀座磨损和腐蚀

I、偏心蝶板的转动不以阀座为支点，减少了扭矩和阀座磨损

J、蝶板设计使该阀门的最高扭矩点低于常规阀门

K、挠性的唇形阀座，确保关闭可靠，可自动补偿磨损

L、拆卸阀座，不需要拆轴和蝶板

高性能美标蝶阀–型号说明

高性能美标蝶阀–标准与规范

API 609 凸缘式和对夹式蝶阀
BS6755 英国阀门试验标准第二部分：耐火试验要求
MSS SP-25 阀门标准标记体系
MSS SP-44 钢制管线法兰
MSS SP-55 钢铸件质量标准
MSS SP-61 钢阀门压力试验
MSS SP-69 阀门和连接件术语
ANSI B 31.3 化工厂和炼油厂管道
ANSI B 31.8 气体传输和分配管道系统
API 607 软密封阀门耐火试验
API 598 阀门检验和试验
ANSI B 16.10 铁素体类阀门面对面，端对端尺寸
ANSI B 16.5 钢管法兰和法兰连接件
ANSI B 16.47 NPS26-NPS60打口径钢法兰
ANSI B 16.34 法兰端和对焊端钢制阀门
ANSI B 31.1 发电厂管道
ANSI B 31.4 无水氨和酒精，碳氢化合物输送系统
ANSI/FCI 70-2-1991 控制阀门阀座泄漏

815W/830W高性能美标蝶阀–外观尺寸

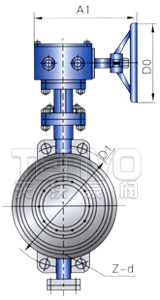

对夹式高性能美标蝶阀结构图

法兰式高性能美标蝶阀结构图

公称通径
DN		 结构长度（标准值） 外形尺寸（参考值） 连接尺寸（标准值）
L L1 H H0 D D1 D2 M Z-d
815W inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm
2 50 1.69 43 4.25 108 4.33 110 13.58 345 6.00 152 4.75 120.5 3.62 92 M16 4-18
2-1/2 65 1.81 46 4.40 112 4.64 118 14.25 362 7.00 178 5.50 139.5 4.13 105 M16 4-18
3 80 1.88 48 4.50 114 4.92 125 14.96 380 7.50 190 6.00 152.5 5.00 127 M16 4-18
4 100 2.12 54 5.00 127 5.70 145 16.34 415 9.00 229 7.50 190.5 6.19 157 M16 8-18
5 125 2.19 56 5.50 140 6.50 165 17.91 455 10.00 254 8.50 216 7.32 186 M20 8-22
6 150 2.25 57 5.50 140 6.89 175 21.45 545 11.00 279 9.50 241.5 8.50 216 M20 8-22
8 200 2.50 64 6.00 152 8.26 210 24.21 615 13.50 343 11.75 298.5 10.62 270 M20 8-22
10 250 2.81 71 6.50 165 9.84 250 27.36 695 16.00 406 14.25 362 12.75 324 M24 12-26
12 300 3.19 81 7.00 178 11.24 285 32.78 830 19.00 483 17.00 432 15.00 381 M24 12-26
14 350 3.62 92 7.50 190 12.60 320 35.43 900 21.00 533 18.75 476 16.25 413 M27 12-30
16 400 4.00 102 8.50 216 13.98 355 38.58 980 23.50 597 21.25 540 18.50 470 M27 16-30
18 450 4.50 114 8.75 222 14.96 380 40.55 1030 25.00 635 22.75 578 21.00 533 M30 16-33
20 500 5.00 127 9.00 229 16.34 415 43.70 1110 27.50 699 25.00 635 23.00 584 M30 20-33
24 600 6.06 154 10.50 267 18.70 475 51.37 1305 32.00 813 29.50 749.5 27.25 692 M33 20-36
26 650 6.50 165 11.50 292 20.85 530 54.72 1390 34.25 870 31.75 806.5 29.5 750 M33 24-35
28 700 6.50 165 11.50 292 22.04 560 58.07 1475 36.50 927 34.00 864 31.50 800 M33 28-36
30 750 6.50 165 12.52 318 22.38 580 60.03 1525 38.75 985 36.00 914 33.75 857 M33 28-36
32 800 7.50 190 12.50 318 24.80 630 62.40 1585 41.75 1060 38.50 978 36.00 914 M39 28-42
34 850 7.88 200 13.00 330 25.60 650 63.00 1600 43.75 1110 40.50 1029 38.00 965 M39 32-42
36 900 7.88 200 13.00 330 26.77 680 69.48 1765 46.00 1168 42.75 1086 40.25 1022 M39 32-42
38 950 7.88 200 16.14 410 27.95 710 72.84 1850 48.75 1235 45.25 1150 42.25 1072 M39 32-42
40 1000 8.50 210 16.14 410 29.53 750 76.00 1930 50.75 1290 47.25 1200 44.25 1125 M39 36-42
830W 2 50 1.69 43 4.25 108 4.33 110 13.58 345 6.50 165 5.00 127 3.62 92 M16 8-18
2-1/2 65 1.81 46 4.50 112 4.64 118 14.25 362 7.50 190 5.86 149 4.13 105 M20 8-22
3 80 1.88 48 4.50 114 4.92 125 14.96 380 8.25 210 6.63 168 5.00 127 M20 8-22
4 100 2.12 54 5.00 127 5.70 145 16.34 415 10.00 254 7.87 200 6.19 157 M20 8-22
5 125 2.19 56 5.50 140 6.50 165 17.91 455 11.00 279 9.25 235 7.32 186 M20 8-22
6 150 2.31 59 5.50 140 6.89 175 21.45 545 12.50 318 10.63 270 8.50 216 M20 12-22
8 200 2.88 73 5.90 152 8.26 210 24.21 645 15.00 381 13.00 330 10.62 270 M24 12-26
10 250 3.25 83 6.30 165 9.84 250 27.36 695 17.50 445 15.24 387 12.75 324 M27 16-30
12 300 3.62 92 7.00 178 11.24 285 32.78 830 20.50 521 17.76 451 15.00 381 M30 16-33
14 350 4.62 117 7.50 190 12.60 320 35.43 900 23.00 584 20.24 514 16.25 413 M30 20-33
16 400 5.25 133 8.50 216 13.98 355 38.58 980 25.50 648 22.50 571 18.50 470 M33 20-36
18 450 5.88 149 8.74 222 14.96 380 40.55 1030 28.00 711 24.75 628 21.00 533 M33 24-36
20 500 6.25 159 9.00 229 16.34 415 43.70 1110 30.50 775 27.00 686 23.00 584 M33 24-36
22 550 7.12 181 10.50 267 17.50 445 46.5 1180 33.00 838 29.25 743 25.25 641 M39 24-42
24 600 7.12 181 10.50 267 18.70 475 51.37 1305 36.00 914 32.00 813 27.25 692 M39 24-42
26 650 8.25 210 11.50 292 20.00 510 54.0 1370 38.25 972 34.50 876 29.50 749 M42 28-45
28 700 9.01 229 11.50 292 22.04 560 58.07 1475 40.75 1035 37.00 940 31.50 800 M42 28-45
30 750 9.01 229 12.50 318 22.38 580 60.03 1525 43.00 1092 39.25 997 33.75 857 M45 28-48
32 800 9.48 241 12.50 318 25.59 650 64.37 1635 45.25 1149 41.50 1054 36.00 914 M48 28-51
34 850 9.50 241 13.00 330 26.00 660 66.0 1675 47.50 1206 43.50 1105 38.00 965 M48 28-51
36 900 9.48 241 13.00 330 26.77 680 69.48 1765 50.00 1270 46.00 1168 40.25 1022 M52 32-55
38 950 11.80 300 16.15 410 28.5 725 72.0 1830 46.00 1168 43.00 1092 40.50 1029 M39 32-42
40 1000 11.80 300 16.15 410 31.0 785 78.0 1980 48.75 1238 45.00 1156 42.75 1086 M42 32-45

815L/830L带凸耳单法兰对夹式高性能美标蝶阀–外观尺寸

带凸耳单法兰对夹式高性能美标蝶阀结构图
公称通径
DN		 结构长度（标准值） 外形尺寸（参考值）
L H H0 D1 D2 M Z-d
815L inch mm inch mm inch mm inch mm inch mm inch mm
2 50 1.69 43 4.33 110 13.58 345 4.75 120.5 3.62 92 M16 4-18
2-1/2 65 1.81 46 4.64 118 14.25 362 5.50 139.5 4.13 105 M16 4-18
3 80 1.88 48 4.92 125 14.96 380 6.00 152.5 5.00 127 M16 4-18
4 100 2.12 54 5.70 145 16.34 415 7.50 190.5 6.19 157 M16 8-18
5 125 2.19 56 6.50 165 17.91 455 8.50 216 7.32 186 M20 8-22
6 150 2.25 57 6.89 175 21.45 545 9.50 241.5 8.50 216 M20 8-22
8 200 2.50 64 8.26 210 24.21 615 11.75 298.5 10.62 270 M20 8-22
10 250 2.81 71 9.84 250 27.36 695 14.25 362 12.75 324 M24 12-26
12 300 3.19 81 11.24 285 32.78 830 17.00 432 15.00 381 M24 12-26
14 350 3.62 92 12.60 320 35.43 900 18.75 476 16.25 413 M27 12-30
16 400 4.00 102 13.98 355 38.58 980 21.25 540 18.50 470 M27 16-30
18 450 4.50 114 14.96 380 40.55 1030 22.75 578 21.00 533 M30 16-33
20 500 5.00 127 16.34 415 43.70 1110 25.00 635 23.00 584 M30 20-33
24 600 6.06 154 18.70 475 51.37 1305 29.50 749.5 27.25 692 M33 20-36
26 650 6.50 165 20.85 530 54.72 1390 31.75 806.5 29.5 750 M33 24-35
28 700 6.50 165 22.04 560 58.07 1475 34.00 864 31.50 800 M33 28-36
30 750 6.50 165 22.38 580 60.03 1525 36.00 914 33.75 857 M33 28-36
32 800 7.50 190 24.80 630 62.40 1585 38.50 978 36.00 914 M39 28-42
34 850 7.88 200 25.60 650 63.00 1600 40.50 1029 38.00 965 M39 32-42
36 900 7.88 200 26.77 680 69.48 1765 42.75 1086 40.25 1022 M39 32-42
38 950 7.88 200 27.95 710 72.84 1850 45.25 1150 42.25 1072 M39 32-42
40 1000 8.50 216 29.53 750 76.00 1930 47.25 1200 44.25 1125 M39 36-42

高性能美标蝶阀–特点

使用独特的动载密封PTFE阀座设计，弹性好，可靠性高

无须增加O形圈或金属部件来保持密封

唇缘式密封结构可补偿温度和压力的变化

使用寿命长，维修量小

密封试验，双向达到无气泡泄漏

高性能美标蝶阀–阀座类型

PTFE、R-PTFE、PEEK、防火阀座等

偏置轴和偏心蝶板设计

在开启和处于中间位置时阀座与蝶板不发生接触

在阀座上下部位无磨损点

扭矩低，操作机构要求小

轴的固定可靠

轴的顶端装有紧定环，在轴意外断裂时防止轴的上部移窜出压盖

耐火结构

耐火型阀门按API 607第4版和BS 6755第二部分经过火烧试验

耐火阀座

耐火阀座是考虑在火烧时需要有效关闭时使用的。是以金属座圈镶嵌PTFE、PTFE作为首道密封。当PTFE烧坏时，金属座圈作为第二道密封进行有效的关闭。耐火阀座也适合用于关键的或严峻的使用工况。带耐火阀座的阀门按API 607第四版和BS 6755第二部分经过试验并获得认可。

阀座维修保养方便

只要取下嵌件即可更换阀座，不必拆卸蝶阀和轴

断流维修保养方便

具有优良的控制特性

流量特性曲线等比变化

调节范围广

即使用于控制仍能紧密密封

高性能美标蝶阀–阀座结构

标准阀座密封

本蝶阀的标准阀座密封使用PTFE和超高分子量的聚乙烯为材料。设计为唇式结构，管流体的方向如何，变形后能恢复到原先的位置与蝶板保持密封。

ANSl/FCI 70-2规定了控制阀的泄漏等级和试验程序。其中Ⅵ级为最低泄漏等级。高性能美标蝶阀能达到MSS-SP61规定的无气泡密封，要高于VI级。

阀门关闭时蝶板使阀座稍稍形。这一变形“激励”了阀座。阀座密封面的激励使它与蝶板的边缘保持持久的密封。

当嵌件侧受压时，压力被施加于唇缘的下方进一步加大了蝶板与阀座之间的密封力。

当压力施加于非嵌件的一侧时，蝶板被推向阀座。由于蝶板的轮廓呈球形，蝶板越向阀座推进，关闭就越紧密。唇缘与嵌件底部的槽接触，限制了阀座的过量移动。

高性能美标蝶阀–特殊工况

蒸汽工况

本对夹式蝶阀，包括PTFE阀座的额定值较低的阀门到Peek阀座很适用于蒸汽工况。在蒸汽工况作开关用的阀门额定值如下表所列，根据轴材料的选用，额定值会减低。

阀门型号 阀座材料 最大压差
pis bar
815W/815L PEEK 200* 200*
830W/830L PEEK 500 500

氧气工况

本阀门经过特殊处理可用于氧气工况进行断流和控制。在零部件准备、装配、试验和包装方面有一套严格的程序确保清洁、避免氧气与油脂和其它杂质起反应造成内部危险。

真空工况

标准的对夹式蝶阀的额定密封可达到真空度2×10-2乇。也可提供真空度为2×10-5乇的特殊对夹式高真空阀门。此外特殊高真空阀门经确认在真空度为2×10-5乇时其氦泄漏率不超过2×10-5CC/秒。

高寿命的选择

包括增强PTFE轴密封、PEEK-增强PTFE止推轴承在内的零部件组合的阀门其使用寿命要大大高于普通阀门。当然，实际的性能取决于介质、压力和温度条件。氧、氮、氢、水及清洁介质使用这一组合是最为理想的。注意：要避免含有酸、氯、溴、二氧化硫、蒸汽介质及温度超过325°F(163%)工况。

高性能美标蝶阀–阀座额定值

曲线上表示的阀座额定值只对阀座而言，是基于阀门全闭时蝶板两端的压差。这些额定值可作为通用条件下的使用指南。依据以往经验，经过改进和变换其他阀座材料，使用的额定值可更高。对于特殊工况，请向TENVO咨询。

T-PTFE M-增强PTFE A-耐火阀座

注意：316不锈钢或20号合金阀杆的1/4″-60″(DN350-1500)的150级阀门的最大压力差为150psi

316不锈钢或20号合金阀杆的3″-36″(DN80-900)的300级阀门的最大压力差为300psi
