夹套保温截止阀

夹套保温截止阀

型号: BJ41W、BJ45W

天沃出品的夹套保温截止阀主要有J41W直通式保温截止阀和J45W直流式保温截止阀两款产品。主要用于石油、化工、冶金、制药等各类系统中，夹套内通入蒸汽能防止介质结晶，以输送常温下会凝固的高粘度介质。

当用户订购夹套保温截止阀时，需要注意该产品的连接法兰相较于普通截止阀要大一至两个规格，一定要再合同中确认，以避免无法与管道法兰相连接。

特点总结：

焊装金属夹套保温功能防止介质结晶碳钢/不锈钢材质比普通法兰大一档

保温闸阀

相同:保温功能

不同:闸阀类型

保温球阀

相同:保温

不同:球阀类型

保温蝶阀

相同:保温

不同:蝶阀类型

夹套保温截止阀–主要性能规范

型号 公称压力
PN（MPa）		 试验压力PS（MPa） 工作温度（℃） 夹套压力（MPa）
壳体 密封
BJ41W-16P . R 1.6 2.4 1.8 ≤200 ≤1.0
BJ41W-25P . R 2.5 3.75 2.75
BJ45W-25P . R 2.5 3.75 2.75
BJ45W-40P . R 4.0 6.0 4.4

J41W直通式夹套保温截止阀

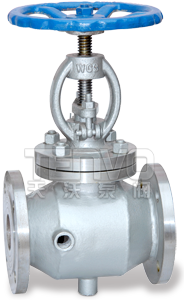

J41W直通式夹套保温截止阀实物图

法兰未加大型

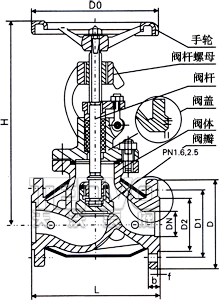

J41W直通式夹套保温截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 B-f Z-Φd H
1.6 15 130 95 65 45 16-2 4-14 170
20 150 105 75 55 16-2 4-14 190
25 160 115 85 65 16-2 4-14 205
32 180 135 100 78 18-2 4-18 270
40 200 145 110 85 18-3 4-18 310
50 230 160 125 100 18-3 4-18 358
65 290 180 145 120 18-3 4-18 373
80 310 195 160 135 20-3 8-18 435
100 350 215 180 155 20-3 8-18 500
125 400 245 210 185 22-3 8-18 614
150 480 280 240 210 24-3 8-23 674
200 600 335 295 265 26-3 12-23 818
250 730 405 355 320 30-3 12-25 969
2.5 15 130 95 65 45 16-2 4-14 233
20 150 105 75 55 16-2 4-14 275
25 160 115 85 65 16-2 4-14 285
32 180 135 100 78 18-2 4-18 302
40 200 145 110 85 18-3 4-18 355
50 230 160 125 100 20-3 4-18 362
65 290 180 145 120 22-3 8-18 400
80 310 195 160 135 22-3 8-18 430
100 350 230 190 160 24-3 8-23 465
125 400 270 220 188 28-3 8-25 550
150 480 300 250 218 30-3 8-25 700
200 600 360 310 278 34-3 12-25 780
250 730 425 370 335 36-3 12-30 900

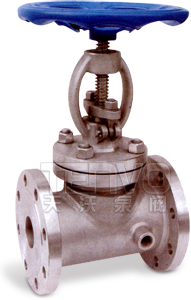

J41W保温截止阀实物图

法兰加大型

J41W保温截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm） 配应法兰
L D D1 D2 b Z-Φd
1.6 15 130 115 85 65 14 4-14 DN25
20 150 135 100 78 15 4-18 DN32
25 160 145 110 85 16 4-18 DN40
32 180 160 125 100 16 4-18 DN50
40 200 180 145 120 18 4-18 DN65
50 230 195 160 135 20 8-18 DN80
65 290 215 180 155 20 8-18 DN100
80 310 245 210 185 22 8-18 DN125
100 350 280 240 210 24 8-23 DN150
125 400 335 295 265 26 12-23 DN200
150 480 405 355 320 30 12-25 DN250
200 600 460 410 375 30 12-25 DN300
2.5 15 130 115 85 65 16 4-14 DN25
20 150 135 100 78 18 4-18 DN32
25 160 145 110 85 18 4-18 DN40
32 180 160 125 100 20 4-18 DN50
40 200 180 145 120 22 8-18 DN65
50 230 195 160 135 22 8-18 DN80
65 290 230 190 160 24 8-23 DN100
80 310 270 220 188 28 8-25 DN125
100 350 300 250 218 30 8-25 DN150
125 400 360 310 278 34 12-25 DN200
150 480 425 370 332 36 12-30 DN250
200 600 485 430 390 40 16-30 DN300

J45W直流式夹套保温截止阀

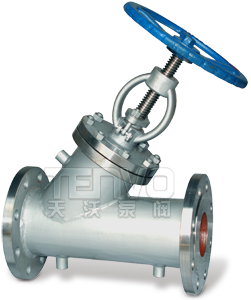

J45W直流式夹套保温实物图

法兰加大型

J45W直流式夹套保温结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 f0 b D6 3-G Z-Φd H H1 D0
2.5/4.0 15×20 170 105 75 55 4 16 51 3/8 4-14 250 262 120
20×25 190 115 85 65 4 16 58 3/8 4-14 292 308 140
25×32 210 135 100 78 4 18 66 3/8 4-18 340 375 160
32×40 230 145 110 85 4 18 76 1/2 4-18 338 375 160
40×50 260 160 125 100 4 20 88 1/2 4-18 360 386 160
50×65 300 180 145 120 4 22 110 1/2 8-18 410 450 240
65×80 340 195 160 135 4 22 121 1/2 8-18 440 485 240
80×100 380 230 190 160 4.5 24 150 1/2 8-23 540 600 280
100×125 430 270 220 188 4.5 28 176 1/2 8-25 560 625 320
125×150 490 300 250 218 4.5 30 204 1/2 8-25 625 737 360
150×175 550 330 280 248 4.5 32 204 1/2 12-25 720 790 360
