锻钢高压球阀

锻钢高压球阀

型号:

锻钢高压球阀是天沃公司工程技术人员集十多年高压阀门设计制造之经验,采用国际最新技术标准开发而成。主要用于石油、天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性、耐侯性、长期使用的可靠性等;操作方式有手动-蜗杆蜗轮驱动、气动、电动等控制形式。

锻钢高压球阀采用锻钢材料阀体,在最大的额定工作压力下能保证其有足够的强度和刚度,没有铸件所固有的缺陷。阀门内件经过精心设计和选择,确保在各种工况下的可靠性,分体式阀体足够的壁厚和采用高强度的连接螺栓,有利于锻钢球阀的保养和维护,并足以承受管道的应力。

特点总结:

部件采用锻造工艺最高压力32.0MPa密封:尼龙或硬质合金连接:法兰或对焊

高压对焊球阀

相同:锻钢阀体/最高压力32.0MPa

不同:对焊连接

高压锻钢闸阀

相同:锻钢阀体/高压

不同:闸阀结构

高压锻钢截止阀

相同:锻钢阀体/高压

不同:截止阀结构

Q47型锻钢高压球阀–主要零件材料

序号 零件名称 材料
GB ASTM
1 弹簧 60SizMnl AISI9260
2 阀座 25 A105
3 密封圈 PTFE PTFE
4 O型圈 NBR NBR
5 螺钉 35CrMo A193-B7
6 垫片 PTFE柔性石墨
7 下阀杆 2Cr13 A276-410
8 垫片 PTFE柔性石墨
9 底盖 25 A105
10 阀体、端 25 A105
11 垫片 PTFE柔性石墨
12 O型圈 NBR NBR
13 球体 A105+HCr
14 滑动轴承   PTFE
15 阀杆 2Cr13 A276-410
16 注脂阀 组件
17 垫片 PTFE+不锈钢 PTFE+304
18 填料箱 25 A105
19 压盖 25 A105
20 O型圈 NBR NBR
21 支架 Q235A 碳钢
22 45 AISI C 1045
23 连接套 45 AISI C 1045
24 驱动装置 组件

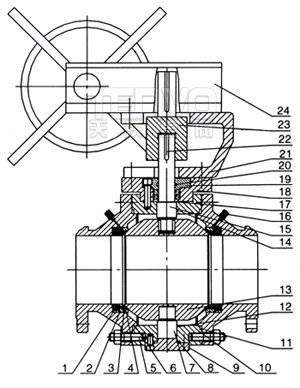

锻钢高压球阀零件示意图

锻钢高压球阀–主要性能规范

公称压力
PN(MPa)
试验压力(MPa)
壳体 高压液密封 低压气密封
16.0 24 17.6 0.6
32.0 48 35.2
适用温度 -40℃~80℃
适用介质 水、油品、氮气、氨气、氢气液化气等

PN16.0MPa(Q47型)锻钢高压球阀–外形尺寸

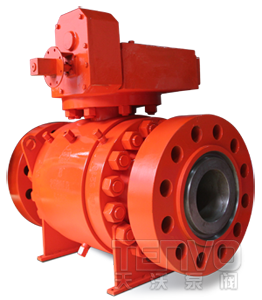

Q47型锻钢高压球阀实物图

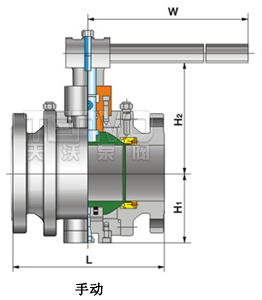

手动锻钢高压球阀外形尺寸图

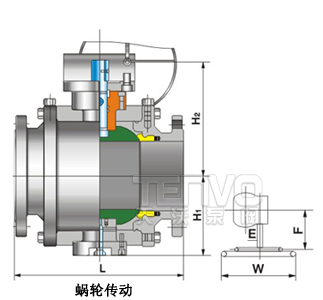

蜗轮传动锻钢高压球阀外形尺寸图
公称通径DN 50 80 100 150 200 250 300 350 400 450 500
L RF&BW 368 381 457 610 737 838 965 1029 1130 1219 1334
RTJ 371 384 460 613 740 841 968 1038 1140 1219 1334
H1 135 158 190 200 250 285 350 400 480 530 580
H 190 200 230 300 375 420 460 530 600 640 700
W 600 600 600 600 800 800 800 800 800 800 800
E 116 116 116 171 171 83 83 123 123 180 180
F 350 350 350 420 420 650 650 735 735 735 735

Q61N对焊连接锻钢高压球阀–外形尺寸

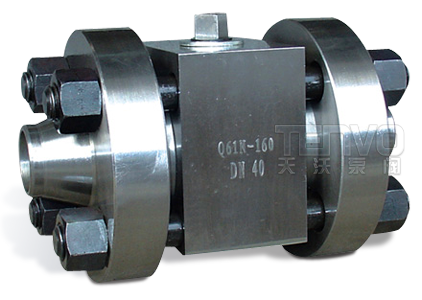

Q71N对焊连接锻钢高压球阀实物图

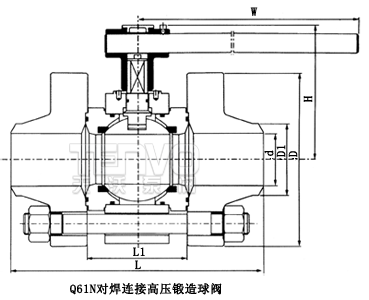

Q71N对焊连接锻钢高压球阀外形尺寸图
公称压力 公称通径DN(mm) 尺寸(mm)
L L1 d D D1 H W
PN160 10 150 60 10 90 18 58 200
15 170 70 14 100 23 62 200
20 190 81 19 110 29 75 250
25 205 95 25 115 36 80 250
32 230 110 32 150 43 96 300
40 260 120 38 170 49 111 400
50 330 140 50 200 61 128 400
65 360 150 64 225 80 180 500
80 375 160 76 268 105 200 600
100 440 186 100 320 118 245 800
PN320 10 150 60 10 90 18 58 200
15 170 70 14 100 23 62 200
20 190 81 19 110 29 75 250
25 205 95 25 115 36 80 250
32 230 110 32 150 43 96 300
40 260 120 38 170 49 111 400
50 330 140 50 200 61 128 400
65 345 150 64 225 80 180 500
80 375 160 76 268 105 200 600
100 440 186 100 320 118 245 800

气动锻钢高压球阀–介绍

气动锻钢高压球阀可采用多种不同性能、不同价格的气动执行器及附件,以满足不同用户、不同工况的具体要求。

电动锻钢高压球阀–介绍

电动锻钢高压球阀可采用以下四款电动执行器,或客户自行指定电动执行器品牌及型号。
