ZJHM精小型气动薄膜套筒调节阀

气动薄膜套筒调节阀

型号: ZJHM

ZJHM精小型气动薄膜套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈S流线型，优点为压降损失小，流通量大，可调范围广，流量特性精度高。气动薄膜套筒调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求动态稳定性好，噪音低，空化/闪蒸等，高低温，高压差流体控制条件下适用，是符合IEC标准的新一代通用调节阀产品。

特点总结：

套筒向导精小型气动薄膜执行器压差大/流量大/泄漏小

ZDLM电子式电动套筒调节阀

相同:套筒向导

不同:电子式电动执行器

ZAZM电动套筒调节阀

相同:套筒向导

不同:DKZ型电动执行器

精小型气动薄膜单座调节阀

相同:精小型气动执行器

不同:单座阀体

气动薄膜套筒调节阀–调节机构主要技术参数

阀座直径mm 25 40 50 65 80 100 150 200
公称通径mm 25 32 40 50 65 80 100 125 150 200
额定流量
系数kv		 直线 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 10 16 25 40 63 100 160 250 400 630
公称压力MPa 0.6 1.6 4.0 6.4
行　程mm 16 25 40 60
流量特性 直线、等百分比
介质温度℃ -20～200(常温型)-40～+250、-40～250（中温型）
法兰尺寸 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体
材质		 PN
(MPa) 		0.6,1.6 HT200
4.0,6.0 （ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式 普通式（常温型），热片式（中温型）
可调比 50:1

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

气动薄膜套筒调节阀–执行机构主要技术参数

型　号 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面积cm2 350 350 560 900
行　程mm 16 25 40 60
弹簧范围KPa 20～100(标准)40～200；80～240；20～60；60～100

精小型气动薄膜单座调节阀–性能指标

项目 指标值 项目 指标值
基本误差％ 不带定位器 ±5.0 始终点偏 ％ 气关 不带定位器 始点 ±5.0
终点 ±2.5
带定位器 ±1.0 带定位器 始点 ±1.0
终点 ±1.0
回差％ 不带定位器 3.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
带定位器 1.0 带定位器 始点 ±1.0
终点 ±1.0
死区％ 不带定位器 3.0
带定位器 0.4 允许泄漏量L/h 1×10-3×
阀额定容量
　额定行程偏差％ ±2.5

气动薄膜套筒调节阀–允许压差

开
关
方
式		 执行
机构
型号		 弹簧>
范围
KPa		 气源
压力
KPa		 需
要
附
件		 公称通径（阀座直径）mm
25 40 50 65 80 100 150 200
气
关		 ZHA-22 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 3.00
6.4
6.4
ZHA-23 20～100
20100
40～200		 0.14
0.25
0.40		 -
P
P或R		 2.25
6.4
6.4 		1.95
6.4
6.4
ZHA-34 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 2.36
6.4
6.4 		2.04
6.4
6.4 		1.67
6.4
6.4
ZHA-45 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 1.41
6.4
6.4 		1.14
6.4
6.4
气
开		 ZHA-22 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P 		1.5
4.5
6.4
ZHA-23 20～100
40～200
80～240		 0.14
0.25
0.40		 -
P或R
P		 1.13
3.38
6.40 		0.98
2.93
6.4
ZHA-34 20～100
40～200
80～240>		 0.14
0.25
0.40		 -
P或R
P		 1.18
3.54
6.4 		1.02
3.06
6.4 		0.84
2.51
5.85
ZHA-45 20～100
40～200
80>～240		 0.14
0.25
0.40		 -
P或R
P		 0.71
2.12
4.94 		0.57
1.71
4.00

1）P－阀门定位器；R－压力继动器。

2）允许压差为阀关闭P2=0状态，△P的最大值。

3)最大压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料。

气动薄膜套筒调节阀–主要零件材质

零件名称 材料 温度范围 备注
阀体上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
阀芯、阀座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填料 聚四氟乙烯 -40～200℃
膜片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜盖 A3

气动薄膜套筒调节阀–外形尺寸

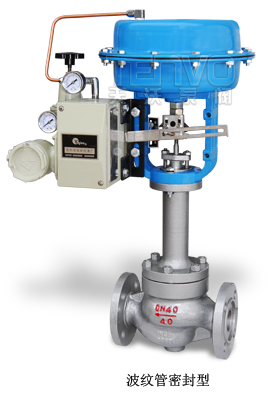

（波纹管密封型）zjhm精小型气动薄膜套筒调节阀

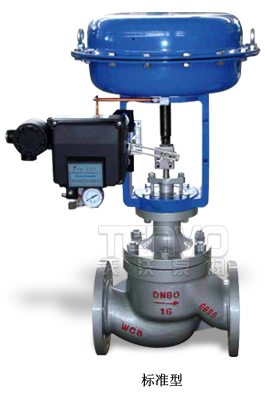

zjhm精小型气动薄膜套筒调节阀

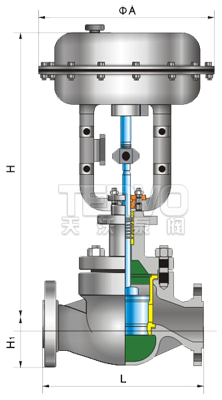

zjhm气动薄膜套筒调节阀外形尺寸图
DN L H H1 重量(Kg) A
PN6 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16 		PN40
PN64
25 184 197 210 410 560 50 57 57 70 20 24 285
40 222 235 251 455 620 65 75 75 85 26 35 285
50 254 267 286 457 627 70 82 82 90 30 40 285
65 276 292 311 610 790 80 92 92 100 47 66 360
80 298 317 337 622 807 95 100 100 107 55 78 360
100 352 368 394 640 850 105 110 117 125 65 99 360
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 600 650 890 1150 160 170 187 207 175 250 470
250 730 730 100% 1203 1523 187 202 225 235 350 470 580
300 850 850 900 1234 1554 220 230 257 265 500 660 580

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：

1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。

3、比普通单双座调节阀噪声降低10bd左右。

4、结构简单，装拆维修方便。
