气动薄膜切断阀

气动薄膜切断阀

型号: ZMAQ-162、ZMAQ-163

气动薄膜切断阀,是气动单元组合仪表中的执行单元。采用多弹簧气动薄膜执行机构和直通单座、(套筒、三通)阀组成,具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的二位切断控制。

气动薄膜切断阀根据阀体结构分为二通切断阀(型号:ZMAQ-162、ZMBQ-162)和三通切断阀(型号:ZMAQ-163、ZMBQ-163)。

特点总结:

二通或三通阀体气动薄膜执行器切断控制

气动活塞切断阀

相同:切断功能

不同:气动执行器类型

气动快速切断阀

相同:切断功能

不同:气动执行器类型

气动三通调节阀

相同:阀门/执行器

不同:具备调节功能

气动薄膜切断阀–主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数kv 套筒 11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程(mm) 8 12 20 25 40 50
允许泄漏量 硬密封(L/H) 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封(ml/min) 0泄漏
膜片有效面积(cm2)(薄膜式切断阀) 100 200 400 600 1000
公称压力PN(MPa) 1.6 4.0 6.4
允许压差(MPa) 单座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信号压力KPa 200(薄膜片)
回讯电压 AC220V/DC24V/DC110V
ZMAQ/ZMAX/ZMBQ/ZMBX气动薄膜三通调节阀

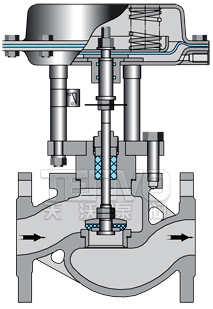

气动薄膜三通调节阀结构图

气动薄膜切断阀–主要零件材料及适用温度、介质

材料代号 C(WCB) P(304) R(316)
主要零件 阀体、阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4)、柔性石墨、
垫片 增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
上下膜盖 A3钢板冲压
波纹膜片 丁晴橡胶夹增强涤沦织物
弹簧 60Si2Mn
推杆、衬套 2Cr13
轴套 聚氨酯(用于反作用)
适用工况 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
适用温度 -30~+200℃ -30~+450℃ F4:≤200℃

气动薄膜切断阀–外形尺寸

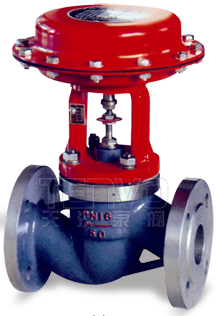

ZMAQ-162、ZMBQ-162气动薄膜切断阀实物图

ZMAQ-162、ZMBQ-162实物图

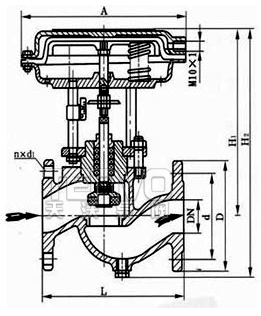

ZMAQ-162、ZMBQ-162气动薄膜切断阀结构图

ZMAQ-162、ZMBQ-162结构图

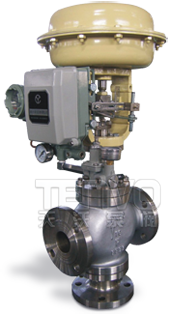

ZMAQ-163、ZMBQ-163气动薄膜三通切断阀实物图

ZMAQ-163、ZMBQ-163实物图

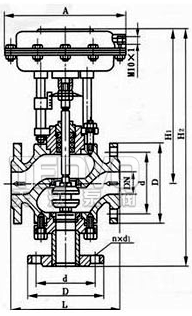

ZMAQ-163、ZMBQ-163气动薄膜三通切断阀结构图

ZMAQ-163、ZMBQ-163结构图

一、气动薄膜切断阀(ZMAQ-162、ZMBQ-162)

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 5 8 12 17 29 43 70 110 165 275 440 690
A(mm) 194 230 306 394 496
L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D(mm) PN16 95 105 115 140 150 165 185 200 220 250 285 340
PN64 105 130 140 155 170 180 205 215 250 295 345 415
H2(mm) 325 346 360 369 477 517 540 742 822 877

二、气动薄膜切断阀(ZMAQ-163、ZMBQ-163)

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 8 12 17 29 43 70 110 165 275 440 690
H3(mm) 398 392 404 427 443 532 558 577 728 940 995
A(mm) 194 230 306 394 496
L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D(mm) PN16 105 115 140 150 165 185 200 220 250 285 340
PN64 130 140 155 170 180 205 215 250 295 345 415
