ZMA(B)Q、ZMA(B)X气动薄膜三通调节阀

气动薄膜三通调节阀

型号: ZMAQ、ZMBQ、ZMAX、ZMBX

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀主要用于将一股进口流体分为二股出口流体或者把二股进口流体合成一股出口流体。三通调节阀分为（ZMAQ、ZMBQ）合流调节阀、（ZMAX、ZMBX）分流调节阀。阀尺寸小，压差较小时合流阀也可以作为分流阀用，但阀尺寸大，压差高的场合请勿用分流阀。

可配附件：定位器 手轮机构 空气过滤减压器等。

特点总结：

三通结构气动薄膜执行器分流或合流

电动三通调节阀

相同:调节机构

不同:电动执行器

气动薄膜三通切断阀

相同:阀门结构

不同:切断作用/无调节功能

气动三通球阀

相同:三通

不同:执行器/阀体结构

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀–调节机构主要技术参数

公通径(mm) 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流 85 135 210 340 535 800 1260
公称压力MPa 1.6 4.0 6.4
行　程mm 16 25 40 60 100
流量特性 直线
介质温度℃ -20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质 HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质 1Cr18Ni9
上阀盖型式 普通式（常温型），热片式（中温型）
可调比 30:1
ZMAQ/ZMAX/ZMBQ/ZMBX气动薄膜三通调节阀

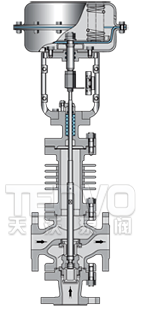

气动薄膜三通调节阀结构图

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀–执行机构主要参数

型号 ZMA(B)-3 ZMA(B)-4 ZMA(B)-5 ZMA(B)-6
有效面积cm2 400 630 1000 1600
行程mm 16.25 40 60 1000
弹簧范围KPa 20～100；40～200；20～60；60～100；80～240

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀–性能指标

项目 不带定位器 带定位器
基本误差％ ±6 ±1.5
回差％ 5 ≤1.5
死区％ 4 ≤0.6
始终点偏差％ 气关 始点 ±2.5 ±1.5
终点 ±6.0
气开 始点 ±6.0
终点 ±2.5
额定行程偏差％ ±2.5
允许泄漏量L/h 10-3×阀额定容量

注：一般均应带定位器

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀–允许压差

供气压力 弹簧压力 25 32 40 50 65 80 100 125 150 200 250 300
0.14MPa 20～100 1220 750 500 300 300 200 120 120 80 50 50 25

ZMAN、ZMBN气动薄膜隔膜调节阀–外形尺寸

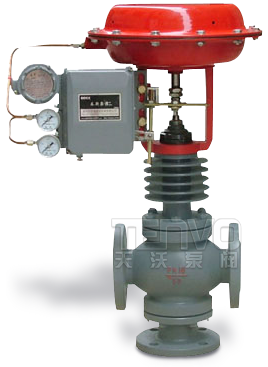

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀实物图

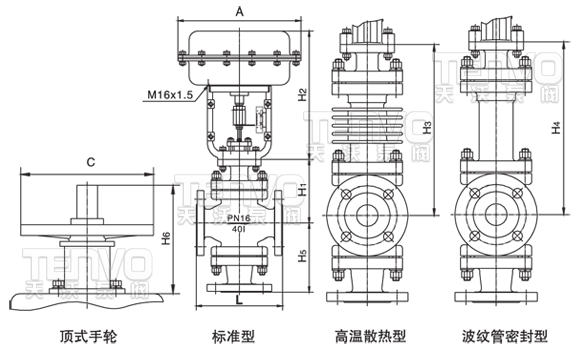

ZMAQ、ZMBQ、ZMAX、ZMBX气动薄膜三通调节阀外形尺寸图
公称通径 L A H1 H2 H3 H4 H5 C H6
25 160 285 126 271 286 286 135 220 180
32 180 285 129 297 297 297 145 220 180
40 200 285 147 297 315 315 160 220 180
50 230 285 152 297 320 320 170 220 180
65 290 360 179 375 417 417 190 265 240
80 310 360 189 375 427 427 200 265 240
100 350 360 204 375 442 442 220 265 240
125 400 470 228 455 489 619 280 315 304
150 480 470 268 455 529 659 320 315 304
200 600 470 318 455 579 709 380 315 304
