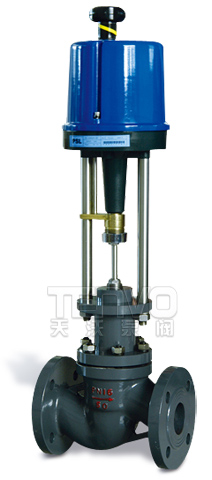

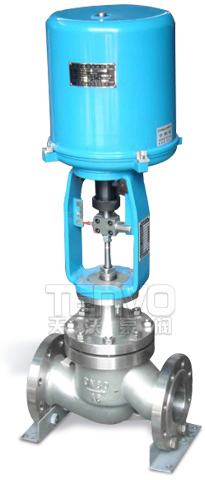

垫片:型式:齿型和平型
材料:F4/改性F4,不锈钢+石墨
阀内组件
结构型式:压力平衡型式
阀芯:柱塞型
套筒:金属密封
等百分比特性(%C)
线性特性(LC)
软密封(阀芯材料:增强聚四氟乙烯)
执行机构
型式:电动执行机构
381LSA/XA-08,381LSA/XA-20,
381LSB/XB-30,381LSB/XB-50,
381LSC-65,381LSC-99,381LSC-160
阀作用:正作用,反作用
附件(根据要求配置)
空间加热器,过载保护
性能
流量特性:线性,等百分比
可调范围:50:1
阀座泄漏率(对于额定Kv值%)
金属密封:小于0.5%(ANSIB16.104-1976Ⅱ级)及小于0.1%(为选择项)
软密封:小于0.00001%以下(ANSIB16.104-1976Ⅵ级)
基本误差:±1%
回差:≤1%
死区:≤1%
接线端子图:参阅所配执行机构使用说明书
公称通径DN(mm) | 阀座直径d(mm) | 额定流量系数Kv | 电动执行机构型号 | 输出推力(N) | 额定行程(mm) | 动作时间(s) | |
线性 | 等比 | ||||||
20 | 20 | 6.9 | 6.3 | 381LSA-08/20 | 800/200 | 16 | 3.8/7.6 |
25 | 25 | 11 | 10 | ||||
32 | 32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
40 | 40 | 27 | 25 | ||||
50 | 50 | 44 | 40 | ||||
65 | 65 | 69 | 63 | 381LSB-50/SC-65 | 5000/6500 | 40 | 23.5/14.3 |
80 | 80 | 110 | 100 | ||||
100 | 100 | 176 | 160 | ||||
125 | 125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
150 | 150 | 440 | 400 | ||||
200 | 200 | 690 | 630 |

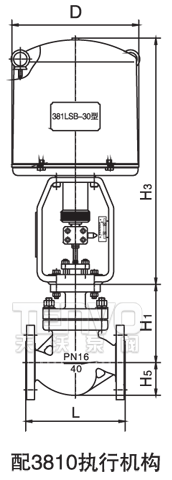

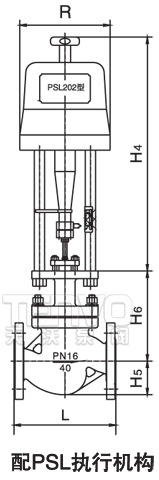

公称通径DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 | ||||
PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | ||||||||
20 | 150 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 43 | 49 |
25 | 160 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 48 | 54 |
32 | 180 | 260 | 460 | 230 | 225 | 177 | 134 | 142 | 154 | 162 | 490 | 495 | 459 | 57 | 61 |
40 | 200 | 260 | 460 | 230 | 225 | 177 | 157 | 165 | 177 | 185 | 490 | 495 | 459 | 66 | 70 |
50 | 230 | 300 | 460 | 230 | 225 | 177 | 167 | 187 | 187 | 207 | 490 | 495 | 459 | 80 | 84 |
65 | 290 | 340 | 530 | 230 | 255 | 177 | 199 | 204 | 226 | 231 | 540 | 700 | 520 | 92 | 97 |
80 | 310 | 380 | 530 | 230 | 255 | 177 | 214 | 219 | 241 | 246 | 540 | 700 | 520 | 100 | 105 |
100 | 350 | 430 | 530 | 230 | 255 | 177 | 229 | 240 | 256 | 267 | 540 | 700 | 520 | 120 | 125 |
125 | 400 | 500 | 630 | 260 | 310 | 226 | 263 | 280 | 290 | 307 | 625 | 725 | 570 | 134 | 138 |
150 | 480 | 550 | 630 | 260 | 310 | 226 | 293 | 300 | 320 | 327 | 625 | 725 | 570 | 156 | 163 |
200 | 600 | 650 | 630 | 260 | 310 | 226 | 358 | 364 | 385 | 391 | 625 | 725 | 570 | 199 | 206 |
