ZDLQ、ZDLX电动三通调节阀

电子式电动三通调节阀

型号: ZDLQ、ZDLX

ZDLQ、ZDLX电子式电动三通合流/分流调节阀主要用于将一股进口流体分成二股出口流体或者二股进口流体合成一股出口流体，即ZDLQ电动三通合流调节阀和ZDLX电动三通分流调节阀，在某些场合可以替代两个二通阀和三个三通接管而得到广泛应用，常用于热交换器的两相调节及简单的配比调节。

天沃公司生产的电子式电动三通合流/分流调节阀标配为3810系列执行机构，如果客户注明需求，也可以装配3610系列、PSL系列等执行机构以及国外进口执行器。

特点总结：

三通结构电动执行器分流或合流两相调节或配比调节

气动三通调节阀

相同:三通结构/调节模式

不同:气动执行器

三通球阀

相同:三通

不同:球阀类

三通隔膜阀

相同:三通

不同:隔膜阀类

ZDLQ三通合流调节阀、ZDLX三通分流调节阀–主要技术参数

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 26 32 40 50 65 80 100 125 150 200 250 300
额定流量系数kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
分流 8.5 13 21 34 53 85 135 210 340 535 800 1260
公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程(mm) 16 25 40 60 100
流量特性 直线
工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式 三通双座铸造球型阀
上阀盖型式 普通式（常温），散热片式（中温），长颈式（低温）

注：工作温度、公称压力、公称通径超出列表范围的产品可与天沃公司商洽定制

ZDLQ三通合流调节阀、ZDLX三通分流调节阀–Kv值、行程及动作时间

公称通径DN（mm） 阀座直径d（mm） 额定流量系数Kv 电动执行机构型号 输出推力（N） 额定行程（mm） 动作时间（s）
合流型 分流型
25 25 8.5 可用合流结构代替 381LSA-08 381LSA-20 800/2000 16 3.8/7.6
32 32 13 381LSB-30 381LSB-50 3000/5000 25 7.2/14.7
40 40 21
50 50 34
65 65 53 381LSB-50 381LSC-65 5000/6500 40 23.5/14.3
80 80 85 85
100 100 135 135
125 125 210 210 381LSC-99 381LSC-160 10000/16000 60 30/60
150 150 340 340
200 200 535 535

ZDLQ三通合流调节阀、ZDLX三通分流调节阀–性能指标

项目 指标值
基本误差％ ±2.5
回差％ 2.5
死区％ 1.0
始终点偏差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差％ 2.5
允许泄量L/H ZDLP型：1×10-3阀额定容量

ZDLQ三通合流调节阀、ZDLX三通分流调节阀–外形尺寸

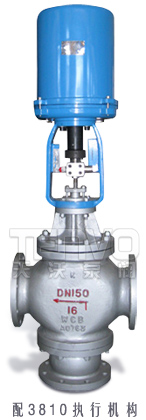

配3810三通分流调节阀实物图

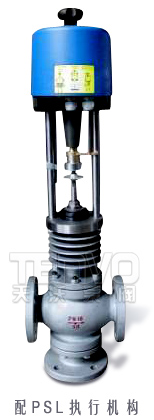

配PSL三通合流调节阀实物图
常温型三通分流调节阀外形尺寸图

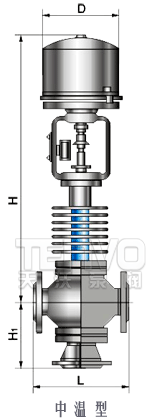

中温型三通合流调节阀外形尺寸图

1、ZDLQ三通合流调节阀外形尺寸

公称通径DN（mm） L 行程（mm） D H1 H
PN（MPa） PN（MPa） 常温 中温
4.0 6.4 4.0 6.4
25 190 200 16 225 150 160 555 707
32 210 210 16 225 160 170 561 709
40 230 235 25 225 170 180 660 812
50 255 265 25 225 190 200 675 827
65 285 295 40 255 220 220 863 1027
80 310 320 40 255 230 240 868 1032
100 355 370 40 255 250 260 872 1036
125 425 440 60 255 300 300 905 1120
150 460 475 60 255 320 320 920 1135
200 560 570 60 255 380 380 950 1165
250 660 670 100 415 474 474 1203 1440
300 740 770 100 415 585 585 1265 1502

2、ZDLX三通分流调节阀外形尺寸

公称通径DN（mm） L 行程（mm） D H1 H
PN（MPa） PN（MPa）
4.0 6.4 4.0 6.4
80 310 320 40 255 250 260 885
100 355 370 40 255 275 285 897
125 425 440 60 255 320 320 931
150 460 475 60 255 340 340 945
200 560 570 60 255 400 400 979
250 660 670 100 415 540 540 1268
300 740 770 100 415 612 612 1294
