ZMAT、ZMBT气动薄膜隔膜调节阀

气动薄膜隔膜调节阀

型号: ZMAT、ZMBT

ZMAT、ZMBT气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成，隔膜阀体采用无填料函结构，隔膜与阀体间“山”形凸出面进行密封，无填料函结构、节流元件为弹性隔膜，阀体流道平滑；因而隔膜调节阀的流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。ZMAT/ZMBT气动隔膜调节阀阀体衬里和隔膜均可采用耐腐蚀材料制造，适用于控制各种腐蚀性和悬浮液介质的场合。

特点总结：

调节机构为隔膜阀气动薄膜执行器流通能力大适用悬浮液介质

电动隔膜调节阀

相同:调节机构

不同:电动执行器

气动隔膜阀

相同:隔膜阀

不同:无调节功能

电动隔膜阀

相同:隔膜阀

不同:无调节功能

ZMAT、ZMBT气动薄膜隔膜调节阀–主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数Kv 8 12 16 28 60 68 90 160 300
流量特性 近似快开特性
公称压力MPa 1.0
链接型式 法兰链接：PN1.0按JB78-59标准
配用执行机构型号 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
有效面积Fe(cm2) 280 400 630
行程L(mm) 10 16 25 630
作用方式 气关式；气开式
弹簧压力范围(KPa) 标准20-100，可选用40-200，20-60，60-100
供气压力(MPa) 标准0.14；可选用0.24
气源接头 M16×1.5
固有可调比R 30：1
ZMAT/ZMBT气动薄膜隔膜调节阀

气动薄膜隔膜调节阀结构图

ZMAT、ZMBT气动薄膜隔膜调节阀–主要性能

项目 技术指标
不带定位器 带定位器
基本误差％ ±10 ±1.5
回差％ 8 1.5
死区％ 6 0.6
允许泄漏量 衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶 10-4×阀额定容量
无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶 5×10-6×阀额定容量
可配附件 电气定位器或电/气转换器 空气过滤减压器　电磁阀　手轮机构等
额定流量系数Kv偏差％ ±20

ZMAT、ZMBT气动薄膜隔膜调节阀–阀体衬里和隔膜材料的组合

阀体材料 衬里材料 隔膜材料 使用温度 适用场合
铸铁HT200 无 氯丁橡胶 0～65℃ 无腐蚀性介质，水及研磨剂，泥浆类介质
铸铁HT200 聚三氟氯乙烯 氟橡胶 -15～150℃ 强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
铸不锈钢ZG1Cr18Niti 无 氟橡胶 -20～200℃ 一般酸、碱有机溶剂等介质

ZMAT、ZMBT气动薄膜隔膜调节阀–允许压差

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数Kv 8 12 16 28 60 67 90 160 300
公称压力(MPa) 1.0
配用执行机构型号 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
关闭时允许最大压力MPa 信号压力MPa P2=0 120 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
140 1.0 1.0 0.80 0.80 0.60 0.4 0.4 0.2 0.10
P1=P2 120 0.45 0.45 0.20 0.20 0.15 0.1 0.1 0.05 0.02
140 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05

ZMAN、ZMBN气动薄膜隔膜调节阀–外形尺寸

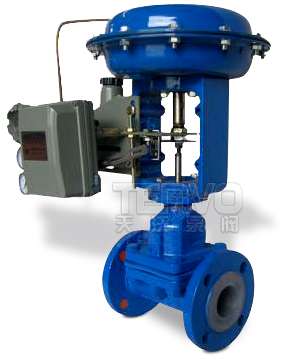

ZMAT、ZMBT气动薄膜衬氟隔膜调节阀

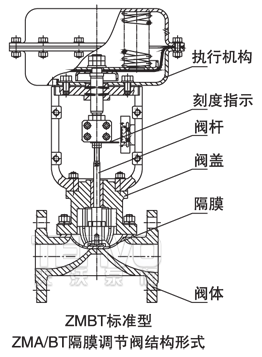

ZMAT、ZMBT隔膜调节阀结构形式图

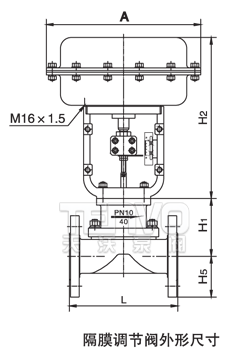

ZMAT、ZMBT隔膜调节阀外形尺寸图
公称通径DN(mm) 外形安装尺寸
A H H1 L
ZMAT型 ZMBT型
15 280 479 532 47.5 140
20 479 532 52.5 145
25 479 532 57.5 155
32 325 538 617 67.5 165
40 553 632 72.5 190
50 562 641 80 210
65 410 754 855 90 240
80 100% 876 97.5 270
100 857 958 107.5 335
