对焊式金属硬密封焊接蝶阀

对焊式金属硬密封焊接蝶阀

型号: D63H、D63Y

对焊式金属硬密封焊接蝶阀采用三偏心结构（可采用多层次或弹性密封结构），为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。由于采用焊接结构，使阀门与管道平面达到永久的零泄漏，由于焊接蝶阀没有法兰，对管道保温包扎带来了很大的方便。广泛应用于电站供热系统和催化裂化主风机管道系统、钢铁、冶金、化工等工业管道上作切断或调节流量作用。

特点总结：

对焊连接最高压力16.0MPa最高温度425℃或550℃三偏心结构

金属弹性硬密封蝶阀

相同:金属硬密封

不同:

三偏心硬密封蝶阀

相同:金属硬密封

不同:

金属硬密封双向蝶阀

相同:金属硬密封

不同:双向压

对焊式金属硬密封焊接蝶阀的特点

1、与管道直接对焊装配，用户管道无需法兰，节省成本。

2、采用优质合金钢焊接，具有体积小，重量轻

3、采用多层次设计原理，密封圈采用软硬金属片层叠组成，具有耐高温、使用寿命长等特点。

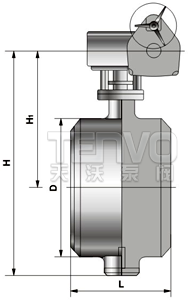

对焊式金属硬密封焊接蝶阀–外形尺寸

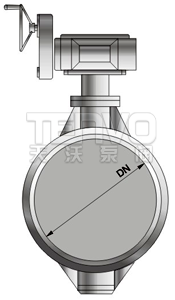

焊接蝶阀结构图
公称通径DN（mm） L 1.0MPa 1.6MPa 2.5MPa 4.0MPa
H1 H H1 H H1 H H1 H
100 190 280 390 280 390 280 390 280 390
125 200 300 420 300 420 300 420 300 420
150 210 320 460 320 460 320 460 320 460
200 230 370 550 370 550 370 550 370 550
250 250 420 620 420 620 420 620 420 620
300 270 500 750 500 750 500 750 500 750
350 290 530 800 530 800 530 800 530 800
400 310 570 870 570 870 570 870 570 870
450 330 600 920 600 920 600 920 600 920
500 350 680 1040 680 1040 680 1040 680 1040
600 390 750 1190 750 1190 750 1190 750 1190
700 430 810 1290 810 1290 810 1290 - -
800 470 905 1440 905 1440 905 1440 - -
900 510 960 1550 960 1550 960 1550 - -
1000 550 1010 1650 1010 1650 1010 1650 - -
1200 630 1175 1920 1175 1920 1175 1920 - -
1400 710 1310 2170 1310 2170 - - - -
1600 790 1460 2440 1460 2440 - - - -
1800 870 1560 2650 1560 2650 - - - -
2000 950 1670 2860 1670 2860 - - - -
