Q41F浮动式球阀

浮动式球阀

型号: Q41F、Q41H

浮动球阀是按照密封机理划分的一种球阀种类,是靠浮动球借助介质压力密封,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封,这种浮动球阀结构多用于中小口径(DN200以下)。

天沃公司一直以最前沿的技术更新浮动球阀系列,使它具有更新的设计特点,能满足一般工业标准的安全和方便需要。

特点总结:

最常用的球阀软硬密封均可最高温度425℃最高压力32.0MPa阀体材质多样

内螺纹球阀

相同:浮动球结构

不同:内螺纹连接

O型切断球阀

相同:阀体部分

不同:采用气动或电动执行器

固定式球阀

相同:连接方式

不同:固定球结构

浮动球阀-应用规范

1、设计、制造按GB12237-89

2、结构长度按GB12221-89

3、连接法兰:JB/T79-94

4、阀门检查和试验按API STD.598

浮动球阀-结构

B.B浮动结构、防火、防静电

浮动式球阀结构图

浮动球阀–外形尺寸

公称通径
DN(mm)
1.6MPa 2.5MPa 4.0MPa
L H W L H W L H W
15 130 59 130 130 59 130 130 59 130
20 140 63 130 140 63 130 140 63 130
25 150 75 160 150 75 160 150 75 160
32 165 97 230 165 97 230 180 97 230
40 180 107 230 180 107 230 200 107 230
50 200 142 400 200 142 400 220 142 400
65 220 152 400 220 152 400 250 152 400
80 250 178 700 250 178 700 280 178 700
100 280 252 1100 280 252 1100 320 252 1100
125 320 272 1100 320 272 1100 400 272 1100
150 360 342 1500 360 342 1500 400 342 1500
200 400 345 1500 400 345 1500 502 345 1500

浮动球阀的结构特点

手动浮动球阀的开、关指示

球体、阀杆、手柄是阀门的运动部件,是一个装配单元,阀杆头部采用扁方结构,能从手柄所处位置很容易辨出阀门是处于开启位置或关闭位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方管道轴线垂直时,阀门处于关闭位置。

防止误操作结构

对安装在野外或防止非工作人员误操作,以及在有些震动较大的场合手柄受到撞击易产生误动作的阀门,在阀门的全开或全关的位置设有锁定孔,需要时可加锁,起到安全保险作用。

阀杆防飞出结构

阀杆采用防飞出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有倒密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

防静电结构

根据用户要求,球阀可以设有防静电结构。采用弹簧一柱塞式静电引出装置,使球体与阀体之间直接形成静电通道(对于DN≤25的球阀)或通过阀杆使球体和阀体之间形成静电通道(对于DN≥32的球阀)。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸等危险。

防火结构

当发生火灾时,填料、阀座等非金属将被烧坏,大量泄漏的介质可能会促使火势蔓延、扩大,这时阀门的防火结构可阻挡介质大量泄漏。如图,一旦阀座被烧坏,球体将直接与阀体上的金属面接触,从而阻止介质大量从烧损的阀座处泄漏。防火防静电的机构设计符合API607、JB/T6899和BS6755等要求。

中部法兰无外漏结构

阀体与左体的联接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄漏,特设计为阀体与左体金属-金属接触,形成止口法兰,保证无外漏。

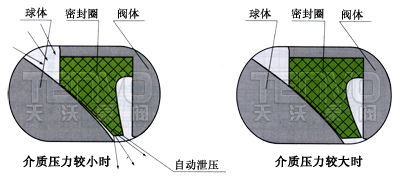

可靠的阀座密封结构

公司多年来的球阀制造经验与国际先进技术的结合而设计的双线密封结构,可自然泄压阀座,能保证高、低压和真空状态下的可靠密封。当介质压力运行在低压区时,阀座密封圈与球体接触面积较小,故有较大的密封比压,确保阀座可靠密封,当介质压力运行在较高位时,阀座密封圈与球体的接触面积增大,故阀座密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀,考虑到介质压力不能确保阀座的可靠密封,而预紧力长期使用后会衰退,故对于低压,超低压或真空工况用球阀,采用板簧加载的阀座密封结构,确保球阀长期可靠的密封。中、高温球阀的阀座密封结构,采用对位聚苯作为密封圈可用于300~C的温度,而采用金属密封耐高温组合材料结构设计的球阀可用于更高的温度。这种结构具有单向密封功能。

自动泄压结构

当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。

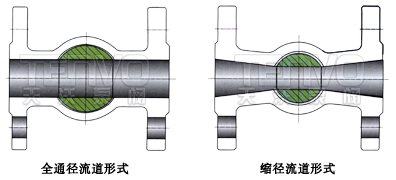

全通径和缩径

天沃生产的浮动球阀有全通径和缩径两个系列,以满足用户的不同要求。全通径球阀的通道内径与管线内径一致,流体阻力最小,并便于管道清扫。而缩径系列球阀的重量只有相同口径球阀的70%左右,能有效降低成本和价格,而其流体阻力系数只有相同口径截止阀的1/7左右,故缩径球阀在国外得到广泛的使用。
