zjhn气动薄膜双座调节阀

气动薄膜双座调节阀

型号: ZJHN

ZJHN气动薄膜双座调节阀采用双导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。由于在阀芯的顶部及底部进行了导向,具有抗震耐磨的特点。气动薄膜双座调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求稳定性好,高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。

特点总结:

双座阀体精小型气动薄膜执行器压差大/流量大/泄漏大

ZMN气动薄膜双座调节阀

相同:双座阀体

不同:气动薄膜执行器

ZDLN电子式电动双座调节阀

相同:双座阀体

不同:电子式电动执行器

ZAZN电动直通双座调节阀

相同:双座阀体

不同:DKZ型电动执行器

ZJHN气动薄膜双座调节阀–主要技术参数


阀体
型式:直通双座铸造球形阀
阀尺寸:DN20~200
额定压力:PN16~PN100
连接形式:法兰
法兰标准:钢制法兰按GB9113-2000,
JB/T79-94
密封面型式:PN16为凸面
PN40、63、100为凹凸面
法兰端面距:按GB12221-89
材料:ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式:标准型(-60℃~+200℃)
低温型(-20℃~-196℃)
散热型(-40℃~+450℃)
波纹管密封型
压盖型式:压板式
填料:V型聚四氟乙烯,
柔性石墨
垫片:型式:齿型和平型
材料:F4/改性F4,
不锈钢+石墨

阀内组件
结构型式:压力平衡型式
阀芯:双座柱塞型阀芯
金属密封
等百分比特性(%C)
线性特性(LC)

执行机构
型式:多弹簧式薄膜执行机构
ZHA/B-22,ZHA/B-23,
ZHA/B-45
阀作用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物

弹簧量程:20~100KPa,40~200KPa,
80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5
环境温度:-30℃~+70℃

阀作用(阀芯正装)
气关式FO(配正作用执行机构)
当气源故障时,执行机构弹簧将阀打开
气开式FC(配反作用执行机构)
当气源故障时,执行机构弹簧将阀关闭

附件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,
限位开关,电磁阀,阀位传送器,
继动器,保位阀,其它

性能
流量特性:线性,等百分比
可调范围:50:1
阀座泄漏率:
小于0.1%
(ANSIB16.104-1976Ⅲ级)
小于0.01%以下
(ANSIB16.104-1976Ⅳ级)
回差:小于全行程的1%
(带定位器)
小于全行程的3%-5%
(不带定位器)
基本误差:小于全行程的±1%
(带定位器)
小于全行程的±5%
(不带定位器)
油漆颜色:气动执行机构和阀的表面应
该涂漆,不锈钢和铜的阀可
不涂漆。阀体上的箭头及文
字涂红漆。可定制用户指定
色彩。

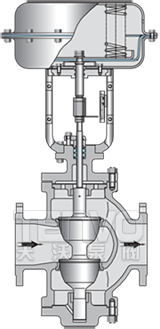

zjhn气动薄膜双座调节阀示意图
ZJHN气动双座调节阀结构图

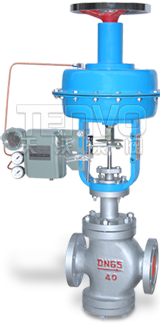

带顶式手轮气动薄膜双座调节阀实物图
带顶式手轮气动双座调节阀

ZJHN气动薄膜双座调节阀–KV值和行程

公称通径DN(mm) 额定流量系数KV 执行机构型号 膜片有效面积(cm2) 额定行程(mm)
线性 等比
20 6.9 6.3 ZHA/B-22 350 16
25 11 10
32 17 18 ZHA/B-23 350 25
40 27 25
50 44 40
65 69 63 ZHA/B-34 560 40
80 110 100
100 176 160
125 275 250 ZHA/B-45 900 60
150 440 400
200 690 630

ZJHN气动薄膜双座调节阀–外形尺寸

zjhn气动薄膜双座调节阀结构图
公称通径DN L A H1 H2 H3 H4 H5 C H6 重量(kg)
PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100
20 150 230 285 155 165 271 315 325 315 325 110 140 220 180 24 27
25 160 230 285 155 165 271 315 325 315 325 110 140 220 180 26 30
32 180 260 285 175 175 297 343 343 343 343 130 165 220 180 28 35
40 200 260 285 180 185 297 348 353 348 353 135 170 220 180 37 47
50 230 300 285 200 205 297 368 373 368 373 145 180 220 180 43 58
65 290 340 360 235 245 375 473 483 473 483 175 225 265 240 67 84
80 310 380 360 250 255 375 488 493 488 493 195 245 265 240 71 88
100 350 430 360 260 270 375 498 508 498 508 210 265 265 240 88 109
125 400 500 470 330 335 455 591 596 721 726 265 335 315 304 136 179
150 480 550 470 350 365 455 611 626 741 756 280 360 315 304 168 202
200 600 650 470 420 430 455 681 691 811 821 345 430 315 304 260 305
