直通式衬胶隔膜阀

直通式隔膜阀

型号: G46W、G46J、EG46W、EG46J

G46J、EG46J直通式隔膜阀没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说,隔膜的行程较长。因此,这种结构使隔膜选择合成橡胶材料的范围受到了限制。

直通式隔膜阀的流体通道是直的,因此流体损失更小,磨损更小。在低压时增加了隔膜偏转和应力,但也导致了较低的压力额定值。

直流式衬胶隔膜阀

相同:衬胶

不同:直流式

堰式衬胶隔膜阀

相同:衬胶

不同:堰式

衬氟隔膜阀

相同:阀门结构

不同:衬氟

G41W/J、EG41W/J直通式隔膜阀–采用标准

设计与制造 结构长度 法兰连接
BS5156 BS5156 BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 阀杆
6 阀盖
7 手轮

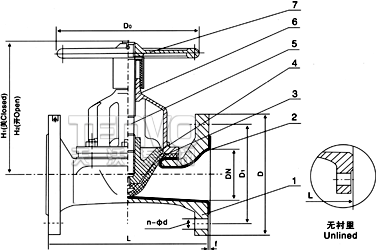

直通式隔膜阀结构图

G41W/J、EG41W/J直通式隔膜阀–外形尺寸和连接尺寸

公称通径
(DN)
公称压力
(MPa)
工作压力
(MPa)
L D D1 n-d f H1 H2 D0
20 1.0 1.0 117 105 75 4-14 2 150 162 -
25 127 115 85 4-14 2 150 162 120
32 146 140 100 4-18 2 152 180 120
40 159 150 110 4-18 2 152 180 120
50 190 165 125 4-18 2 163 198 120
65 216 185 145 4-18 2 205 227 230
80 254 200 160 8-18 2 220 252 230
100 305 220 180 8-18 2 262 300 280
125 0.6 356 250 210 8-18 3 290 335 280
150 406 285 240 8-22 3 368 427 368
200 521 340 295 8-22 3 410 470 483
250 0.4 635 395 350 12-22 5 479 569 483
300 749 445 400 12-22 5 550 650 560
350 787 505 460 16-22 5 550 650 560
400 0.25 914 565 515 16-26 5 - - 640
