堰式手动衬胶隔膜阀

堰式衬胶隔膜阀

型号: G41J、G6B41J、G6K41J、G641J

国标堰式（手动）气动衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门，因此减少了隔膜的扰变量，延长了隔膜的寿命，减少了维修和停机时间，降低了生产成本，是使用最为广泛的隔膜阀。

根据适用介质的不同，衬胶隔膜阀的阀体可采用不同的橡胶，隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的聚四氟乙烯。隔膜与承压套相连，承压套再与带螺纹的阀杆相连，关闭阀门时，隔膜被压下，与阀体堰形构造密封，或者与阀门内腔轮廓密封，或者与阀体内的某一部位密封，这取决于内部结构设计。

直流式衬胶隔膜阀

相同:衬胶

不同:直流式

直通式衬胶隔膜阀

相同:衬胶

不同:直通式

衬氟隔膜阀

相同:阀门结构

不同:衬氟

堰式衬胶隔膜阀–采用标准

设计与制造 结构长度 法兰连接
GB12239 GB12221、JB1688 GB4216、JB78

G41J衬胶隔膜阀

序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 阀杆
6 阀盖
7 手轮
G41J衬胶隔膜阀结构图

G41J堰式衬胶隔膜阀–外形尺寸和连接尺寸

公称通径
DN（mm）		 公称压力
PN（MPa）		 工作压力
PN（MPa）		 L D D1 n-d f H1 H2 D0
15 1.0 1.0 125 95 65 4-14 2 105 116 120
20 135 105 75 4-14 2 117 128 120
25 145 115 85 4-14 2 121 135 120
32 160 140 100 4-18 2 132 150 120
40 180 150 110 4-18 3 156 176 140
50 210 165 125 4-18 3 169 195 140
65 250 185 145 4-18 3 200 236 200
80 300 200 160 4-18 3 216 256 200
100 350 220 180 8-18 3 270 322 280
125 400 250 210 8-18 3 315 380 320
150 460 285 240 8-22 3 378 480 320
200 0.6 0.4 570 340 295 8-22 4 518 638 400
250 680 395 350 12-22 4 583 720 500
300 790 445 400 12-22 4 698 778 500
350 900 505 460 16-22 4 723 883 500
400 0.25 1000 565 515 16-22 4 868 1078 640

G6B41J（常闭型）气动衬胶隔膜阀

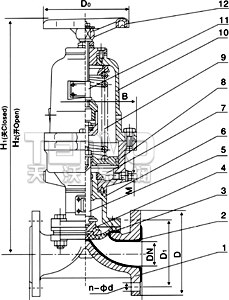

G6B41J（常闭型）气动衬胶隔膜阀结构图
序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 下阀杆
6 阀盖
7 气缸
8 活塞
9 弹簧
10 气缸盖
11 上阀杆
12 手轮

G6B41J（常闭型）气动衬胶隔膜阀–外形尺寸和连接尺寸

公称通径
（DN）		 公称压力

（MPa） 		工作压力
（MPa） 		L D D1 n-d f H1 H2 D0 B 气源压力
（MPa） 		气源接头
in
15 0.6 0.6 125 95 65 4-14 2 - - - - - -
20 139 105 75 4-14 2 - - - - - -
25 145 115 85 4-14 2 296 310 120 94 0.4 10×1
32 160 140 100 4-18 2 398 416 140 120 0.4 12×1.25
40 180 150 110 4-18 3 406 426 140 120 0.4 12×1.25
50 210 165 125 4-18 3 464 489 160 185 0.4 12×1.25
65 250 185 145 4-18 3 - - 160 - 0.5 -
80 300 200 160 4-18 3 645 685 200 245 0.5 16×1.5
100 350 220 180 8-18 3 710 760 240 330 0.5 16×1.5
125 400 250 210 8-18 3 832 900 320 380 0.5 20×1.5
150 460 285 240 8-22 3 933 1013 320 470 0.5 20×1.5
200 0.4 570 340 295 8-22 4 1275 1395 400 470 0.5 20×1.5
250 680 395 350 12-22 4 - - - - - -

G6K41J（常开型）气动衬胶隔膜阀

序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 下阀杆
6 阀盖
7 气缸
8 活塞
9 弹簧
10 气缸盖
11 上阀杆
12 手轮

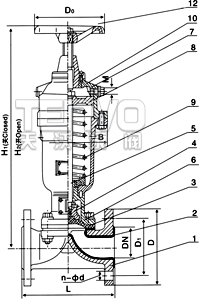

G6K41J（常开型）气动衬胶隔膜阀结构图

G6K41J（常开型）气动衬胶隔膜阀–外形尺寸和连接尺寸

公称通径
（DN）		 公称压力

（MPa） 		工作压力
（MPa） 		L D D1 n-d f H1 H2 D0 B 气源压力
（MPa） 		气源接头
in
15 0.6 0.6 125 95 65 4-14 2 - - - - - -
20 139 105 75 4-14 2 - - - - - -
25 145 115 85 4-14 2 306 320 120 94 0.4 10×1
32 160 140 100 4-18 2 410 430 140 120 0.4 12×1.25
40 180 150 110 4-18 3 415 435 140 120 0.4 12×1.25
50 210 165 125 4-18 3 463 488 160 185 0.4 12×1.25
65 250 185 145 4-18 3 620 660 160 245 0.5 16×1.5
80 300 200 160 4-18 3 627 667 200 245 0.5 16×1.5
100 350 220 180 8-18 3 719 769 240 330 0.5 16×1.5
125 400 250 210 8-18 3 804 872 320 380 0.5 20×1.5
150 460 285 240 8-22 3 920 1000 320 470 0.5 20×1.5
200 0.4 570 340 295 8-22 4 1145 1265 400 470 0.5 20×1.5
250 680 395 350 12-22 4 - - - - - -

G641J（往复型）气动衬胶隔膜阀

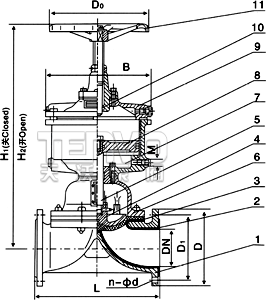

G641J（往复型）气动衬胶隔膜阀结构图
序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 下阀杆
6 阀盖
7 气缸
8 活塞
9 气缸盖
10 上阀杆
11 手轮

G641J（往复型）气动衬胶隔膜阀–外形尺寸和连接尺寸

公称通径
（DN）		 公称压力

（MPa） 		工作压力
（MPa） 		L D D1 n-d f H1 H2 D0 B 气源压力
（MPa） 		气源接头
in
15 0.6 0.6 125 95 65 4-14 2 - - - - - -
20 139 105 75 4-14 2 - - - - - -
25 145 115 85 4-14 2 250 264 120 94 0.4 10×1
32 160 140 100 4-18 2 302 328 140 120 0.4 12×1.25
40 180 150 110 4-18 3 306 328 140 120 0.4 12×1.25
50 210 165 125 4-18 3 379 405 160 185 0.4 12×1.25
65 250 185 145 4-18 3 467 502 240 245 0.4 16×1.5
80 300 200 160 4-18 3 483 523 240 245 0.5 16×1.5
100 350 220 180 8-18 3 565 617 280 330 0.5 16×1.5
125 400 250 210 8-18 3 664 732 320 380 0.5 20×1.5
150 460 285 240 8-22 3 750 830 320 470 0.5 20×1.5
200 0.4 570 340 295 8-22 4 930 1050 400 470 0.5 20×1.5
250 680 395 350 12-22 4 - - - - - -

衬胶隔膜阀的阀体衬里材料及使用范围

阀体衬里 适用介质
软橡胶 有很好的耐腐性能，可用于水泥、粘土、煤尘、干燥化肥
硬橡胶 适用于无机碱、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯橡胶 适用于动物油、植物油、润滑脂、对于PH值变化范围很大的腐蚀性泥浆、抗摩损性能良好
丁基胶 防腐性和耐磨性良好，对大部分无机酸和酸性灰浆的耐蚀性最好

堰式隔膜阀是否可以用于真空介质？

标准的堰式隔膜阀可以使用于真空中，不过高真空隔膜必须特殊增强。
