G45J直流式衬胶隔膜阀

直流式衬胶隔膜阀

型号: G45J

G45J直流式衬胶隔膜阀拥有流线型的流道,使得压力损失小,弹性密封的开闭件,确保没有内漏,而没有填料函的设计,确保了没有外漏。

G45J直流式衬胶隔膜阀的阀体与阀盖中间以隔膜隔开,所以隔膜上方的阀盖、阀杆等零件不受介质侵蚀,隔膜可更换,维护费用低。而衬里材料的多样性,可以满足多种介质的需求,并具有良好的耐腐蚀性。

直通式衬胶隔膜阀

相同:衬胶

不同:直通式

堰式衬胶隔膜阀

相同:衬胶

不同:堰式

衬氟隔膜阀

相同:阀门结构

不同:衬氟

G45J直流式隔膜阀–采用标准

设计与制造 结构长度 法兰连接
GB12239 GB12221、JB1688 GB4216、JB78
序号 名称
1 阀体
2 阀体衬里
3 隔膜
4 阀瓣
5 阀杆
6 阀盖
7 手轮

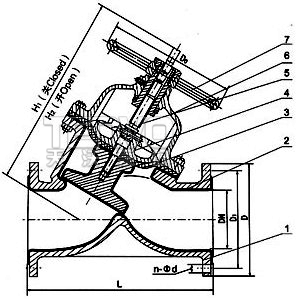

G45J直流式衬胶隔膜阀结构图

G45J直流式隔膜阀–外形尺寸和连接尺寸

公称通径
(DN)
公称压力
(MPa)
工作压力
(MPa)
L D D1 n-d f H1 H2 D0
25 1.0 0.6 145 115 85 4-14 2 178 190 120
32 160 140 100 4-18 2 196 217 140
40 180 150 110 4-18 3 196 217 140
50 210 165 125 4-18 3 219 240 200
65 250 185 145 4-18 3 264 272 200
80 300 200 160 4-18 3 285 315 280
100 350 220 180 8-18 3 352 383 320
125 400 250 210 8-18 3 470 515 320
150 0.4 460 285 240 8-22 3 508 554 400
200 570 340 295 8-22 4 602 660 500
250 680 395 350 12-22 4 708 786 500
300 790 445 400 12-22 4 - - -
