金属硬密封双向蝶阀

金属硬密封双向蝶阀

型号: D43HS、D73HS

金属硬密封双向蝶阀是天沃公司研发的较新一代金属密封蝶阀。该系列蝶阀引进国外先进的制造技术,以独特新颖的结构,获得高品质性能。该阀结构合理,密封严密可靠、流阻小、压差低、驱动灵活省力,使用寿命倍增。符合GB12238《法兰和对夹连接蝶阀》和JB/T8527《金属密封蝶阀》标准,并参照美国ANSI/AWWAC504标准,采用CAD辅助设计,阀轴中心线不在阀板密封面上,径向偏心。由于在加工和装配过程采用了予应力设计,使阀门在反向受力时产生的相对位移得到充分补偿,因此双向蝶阀不论正向或反向受压,均能在全额压差下达到零泄漏。

特点总结:

双向压最高压力16.0MPa最高温度425℃或550℃连接:对夹/法兰/凸耳/对焊

金属弹性硬密封蝶阀

相同:金属硬密封

不同:单向压

三偏心硬密封蝶阀

相同:金属硬密封

不同:单向压

金属硬密封焊接蝶阀

相同:金属硬密封

不同:单向压

金属硬密封双向蝶阀–采用标准

1、制造标准:JB/T8527-97

2、机构长度:GB12221-89

3、法兰标准:GB9113

4、检验标准:GB/T13927-92

金属硬密封双向蝶阀的特点

1、双向承压,双向金属密封,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密封面不易损坏,提高阀门的使用寿命。

2、流阻小,具有良好的水力特性,流量特性近似倾斜直线,节能效果好,双向密封对水流无方向要求。

3、密封可靠,启闭寿命达25000次以上,使用寿命25年以上。

4、阀板采用符合流体力学性能的双平板行架式多流道设计。

金属硬密封双向蝶阀–主要性能规范

公称通径 DN(mm) 50~2000 50~500
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
正向密封试验 0.66 1.1 1.76 2.75 4.4
反向密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
渗漏率 <0.1×DNmm3/S(符合GB/T13927-92)
适用温度 碳钢:-29℃~260℃;不锈钢、铬钼钢:-40℃~550℃
适用介质 空气、水、蒸汽、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗轮传动、气动、电动

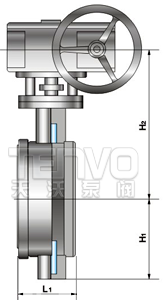

金属硬密封双向蝶阀–外形尺寸

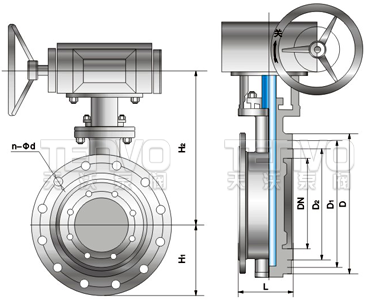

金属硬密封双向蝶阀结构图

D343HS

D373HS

公称通径DN(mm) 主要尺寸 法兰尺寸和螺栓规格
1.6MPa 2.5MPa
L L1 H2 H1 D D1 D2 n-Φd D D1 D2 n-Φd
100 127 56 285 107 220 180 156 8-18 235 190 156 8-22
125 140 64 300 123 250 210 184 8-18 270 220 184 8-26
150 140 70 320 140 285 240 211 8-22 300 250 211 8-26
200 152 71 370 180 340 295 266 12-22 360 310 274 12-26
250 165 76 420 200 405 355 319 12-26 425 370 330 12-30
300 178 83 500 250 460 410 370 12-26 485 430 389 16-30
350 190 92 530 270 520 470 429 16-26 555 490 448 16-33
400 216 102 570 300 580 525 480 16-30 620 550 503 16-36
450 222 114 600 320 640 585 548 20-30 670 600 548 20-36
500 229 127 680 360 715 650 609 20-33 730 660 609 20-26
600 267 154 750 420 840 770 720 20-36 845 770 720 20-39
700 292 165 810 480 910 840 794 24-36 960 875 820 24-42
800 318 190 905 540 1025 950 901 24-39 1085 990 928 24-48
900 330 203 960 590 1125 1050 1001 28-39 - - - -
1000 410 216 1010 640 1255 1170 1112 28-42 - - - -
1200 470 254 1175 750 1485 1390 1328 32-48 - - - -
