多层次三偏心金属硬密封蝶阀

多层次三偏心金属硬密封蝶阀

型号: D73H、D43H

三偏心多层次金属硬密封蝶阀结合了国内外先进技术而研发的长寿命、无泄漏、节能型蝶阀，产品采用三偏心原理设计，兼具多层次结构，密封性能可靠，是通用蝶阀向中压、中高温领域的延伸和发展。

三偏心多层次金属硬密封蝶阀符合国家标准JB/T8527-97(金属硬密封蝶阀)和GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定，适用于介质温度≤650℃的冶金、电力、石油化工、空气、以及给排水等介质管道上作调节流量和截断流体。

三偏心蝶阀阀体与管道的连接有双法兰连接、对夹式连接和凸耳对夹式连接三种。

特点总结：

三偏心结构多层次密封最高压力16.0MPa最高温度425℃连接：对夹/法兰/凸耳

弹性硬密封蝶阀

相同:金属硬密封

不同:弹性结构

金属硬密封双向蝶阀

相同:金属硬密封

不同:双向压

金属硬密封焊接蝶阀

相同:金属硬密封

不同:对焊连接

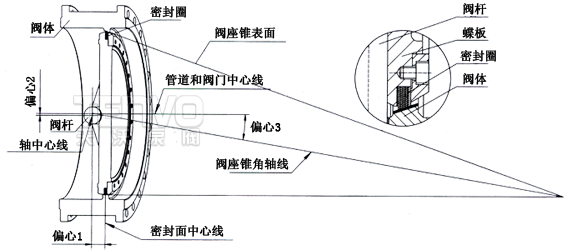

三偏心几何图

三偏心金属硬密封蝶阀的密封原理

三偏心蝶阀具有双向无气泡紧密关闭性能，这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。

由于在双偏心蝶阀的基础上将阀座中心线形成一个角偏置，使得蝶阀在开启过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面。而在关闭瞬间才会接触并压紧阀座密封面。当完全开始时，两密封面之间形成一个与双偏心密封蝶阀相同间隙，该类蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和寿命都得到大大提高。

三偏心多层次金属硬密封蝶阀结构特征

第一个偏心：轴偏离密封面中心线

第二个偏心：轴偏离管路及阀门中心线

第三个偏心：其独特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。

零泄漏：公司生产的三偏心蝶阀，依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。

零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的“楔式效应”，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用最小的扭矩实现最严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关。

三偏心多层次金属硬密封蝶阀–技术性能规范

设计标准 GB/T12238 API609
压力温度等级 GB/T12224 API609、ASME B 16.34
结构长度 GB/T12221 API609、ISO5752、ASME B 16.10
法兰型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47
检验与试验 GB/T9092、GB/T13927 API598
公称压力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600
试验压力 壳体试验 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0
高压密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03
低压密封 0.6
适用温度 -46℃～500℃（不同的工况温度选用不同的材质）
适用介质 水、油、气及各类腐蚀性（不同的介质选用不同的材质）

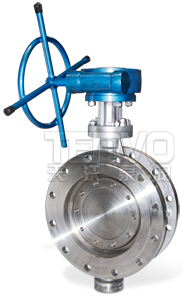

法兰式三偏心多层次金属硬密封蝶阀

法兰式三偏心多层次金属硬密封蝶阀

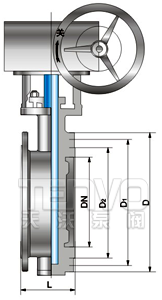

法兰式三偏心多层次金属硬密封蝶阀结构图
法兰式多层次三偏心金属硬密封蝶阀结构图
DN L H H1 1.0MPa 1.6MPa 2.5MPa
D D1 D2 Z-Φd D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 320 85 160 125 100 4-18 160 125 99 4-18 160 125 100 4-18
65 112 370 90 180 145 120 4-18 180 145 118 4-18 180 145 120 8-18
80 114 370 100 195 160 135 8-18 195 160 132 8-18 195 160 135 8-18
100 127 370 125 215 180 155 8-18 215 180 156 8-18 230 190 160 8-23
125 140 420 135 245 210 185 8-18 245 210 184 8-18 270 220 188 8-26
150 140 505 172 280 240 210 8-23 280 240 211 8-23 300 225 218 8-26
200 152 610 240 335 295 265 8-23 335 295 266 12-23 360 310 278 12-26
250 165 665 265 390 350 320 12-23 390 355 319 12-26 425 370 332 12-30
300 178 755 295 440 400 368 12-23 460 410 370 12-26 485 430 390 16-30
350 190 860 330 500 460 428 16-23 520 470 429 16-26 550 490 448 16-34
400 216 890 370 565 515 482 16-25 580 525 480 16-30 610 550 505 16-36
450 222 966 395 615 565 532 20-25 640 585 530 20-30 660 600 555 20-36
500 229 1040 430 670 620 585 20-25 715 650 582 20-34 730 660 610 20-36
600 267 1285 490 780 725 685 20-30 840 770 682 20-36 840 770 718 20-41
700 292 1395 545 895 840 800 24-30 910 840 794 24-36 955 875 815 24-42
800 318 1560 615 1010 950 905 24-34 1025 950 901 24-39 1070 990 930 24-48
900 330 1700 700 1110 1050 1005 28-34 1125 1050 1001 28-39 1180 1090 1025 28-48
1000 410 1865 715 1220 1160 1110 28-36 1255 1170 1112 28-42 1305 1210 1140 28-55
1200 470 2125 865 1450 1380 1330 32-39 1485 1390 1328 32-48 1525 1420 1350 32-55
1400 530 2340 950 1675 1590 1530 36-42 1685 1590 1530 36-48 1750 1640 1560 36-60
1600 600 2580 1070 1915 1820 1750 40-48 1930 1820 1750 40-55 1975 1860 1780 40-60
1800 670 2880 1200 2115 2020 1950 44-48 2130 2020 1950 44-55 2195 2070 1985 44-68
2000 760 3200 1350 2325 2230 2150 48-48 2345 2230 2150 48-60 2425 2300 2210 48-68

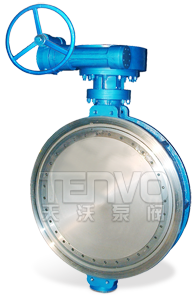

对夹式三偏心多层次金属硬密封蝶阀

对夹式三偏心多层次金属硬密封蝶阀

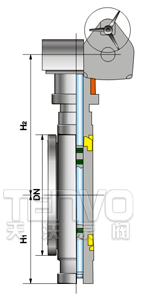

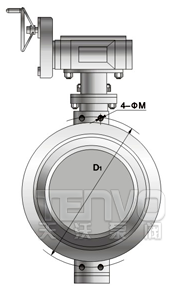

对夹式三偏心多层次金属硬密封蝶阀结构图
对夹式多层次三偏心金属硬密封蝶阀结构图
DN L H H1 1.0MPa 1.6MPa 2.5MPa
短系列 长系列 D1 D2 Z-Φd D1 D2 Z-Φd D1 D2 Z-Φd
50 43 43 80 190 125 100 4-18 125 100 4-18 125 100 4-18
65 46 46 90 205 145 120 4-18 145 120 4-18 145 120 8-18
80 49 64 98 240 160 135 4-18 160 135 4-18 160 135 8-18
100 56 64 112 250 180 155 8-18 180 155 8-18 190 155 8-23
125 64 70 128 260 210 185 8-18 210 185 8-18 220 185 8-26
150 70 76 147 280 240 210 8-23 240 210 8-23 250 210 8-26
200 71 89 178 300 295 265 8-23 295 265 12-23 310 274 12-26
250 76 114 215 390 350 320 12-23 355 320 12-25 370 330 12-30
300 78 114 250 440 400 368 12-23 410 375 12-25 430 389 16-30
350 78 127 280 470 460 428 16-M20 470 435 16-M22 490 448 16-33
400 102 140 320 520 515 482 16-M22 525 485 16-M27 550 503 16-36
450 114 152 350 560 565 532 20-M22 585 545 20-M27 600 548 20-36
500 127 152 380 620 620 585 20-M22 650 608 20-M30 660 609 20-36
600 154 178 440 680 725 685 20-M27 770 718 20-M36 770 720 20-39
700 165 229 485 740 840 800 24-M27 840 788 24-M36 875 820 24-42
800 190 241 570 790 950 905 24-M30 950 898 24-M36 990 928 24-48
900 203 241 620 880 1050 1005 28-M30 1050 998 28-M36 1090 1028 28-48
1000 216 300 695 970 1160 1115 28-M30 1170 1110 28-M42 1210 1140 28-55
1200 254 360 810 1100 1380 1325 32-M36 1390 1325 32-M48 1420 1350 32-55

三偏心硬密封蝶阀的原理说明

1、三偏心多层次硬密封蝶阀的阀座采用内嵌O型橡胶圈或氟塑料为密封垫而组合成密封件。因此，对温差及磨损等具有自我补偿的功能，确保阀门的密闭不漏。

2、多层次硬密封蝶阀的阀座可以微调。在阀门使用一定年限后，当密封圈自行磨耗出现渗漏时，可在不拆开阀门的情况下，由调节螺钉把密封压圈向蝶板方向微调到需要的尺寸，就可得到补偿并具有新阀同样的密封性能。

3、三偏心金属硬密封蝶阀与其他蝶阀最大区别在于：采用三偏心设计结构。其蝶板安装中心与旋转中心设计有严谨的偏心距。当阀门开启10℃乃至全开时，蝶阀的阀座密封面与蝶板即处于无接触状态，并闭时蝶板随阀杆回旋并偏转入阀座密封面而使之密闭。故因启闭过程中的少、无磨损而延长阀门的使用寿命。

4、当蝶阀管路流体压力传入阀座密封函槽内时，由于分力作用原理，使密封件在管路压力作用时和O型圈胀力而产生的合力，将阀座密封面挤向蝶板而使阀门密封。这种独特的密封结构可随管路压力的增加而产生更大的密封力。

5、三偏心蝶阀阀杆轴线与蝶板密封面间偏置，并与阀体通道轴线偏置，阀座回转轴线与阀体通道轴线形成一个偏心角，故形成三偏心。开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
