电动球阀以电动执行器为驱动动力，具有旋转90°的动作，主要用来做切断、分配和改变介质的流动方向。电动球阀具有结构紧凑、性能稳、安装方便的特点，在国民工业的很多行业得到越来越多的应用。

天沃出品的电动球阀采用TT、TTS、QT、CHQ等四款电动执行机构，覆盖了高中低的不同性能、不同价位。用户也可以指定执行器的品牌与型号，我们与国内外多个知名品牌保持合作关系。

电动执行器：

天沃电动球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

电动球阀选购提示：

第一步：选择球阀的类型，主要从球阀的结构、材质、密封阀座材料、压力、温度等方面选择。

第二步：选择电动执行器的类型，天沃公司主要有四款电动执行器：TT、TTS、QT、CHQ，可满足不同用户的需求。

第三步：从电动执行器的主要功能选择执行器型号，如开关型、调节型、防爆型、智能型等。

电动球阀补充说明

电动球阀是由电动执行机构与球阀组成，使用三相或单相电源为动力，根据装配不同的电动执行器，可以对球阀启到开关、调节等不同的功能，电动球阀是控制系统中最常见的阀门之一。

电动球阀根据球体的运动原理，所装配的一般为角行程电动执行器，在易燃、易爆爆场合需要采用防爆型。

采用气动执行机构为驱动装置的球阀统称为气动球阀，利用压缩空气为动力能源，可配各种附件，如限位开关、电磁阀、气源处理三连件、阀门减速器等，以实现就地或远距离控制球阀的启闭或调节。气动球阀的主要功能由球阀的结构特点决定，如V型球阀、三通球阀、四通球阀等。

气动执行器较之电动执行器的最大特点是启闭速度快，天沃公司自行研发的执行器有AT、GT、AW等，在角行程阀门的应用上具有悠久的历史和雄厚的经验积累。

气动执行器：

天沃气动球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO公司的设计工艺基础上进行研制、开发而成，详情请浏览：AT系列气动执行器

气动球阀选购提示：

第一步：根据工况工艺的需求，选择球阀的类型：如球阀的结构、压力、材质、密封形式、使用温度以及其它的要求等。

第二步：选择气动执行器的类型，天沃公司共有四款气动执行器供用户选择：从性能、价格、外观等方面满足不同工况的需求。

第三步：选择执行器的作用形式：双作用或单作用。

第四步：为了最大限度的发挥气动球阀的性能，还有选择相应的附件：如调节型球阀要配备阀门定位器。

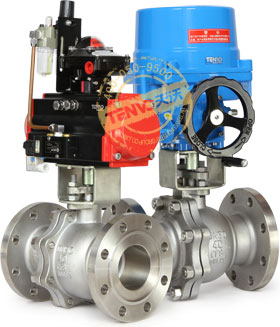

O型切断球阀是0°～90°旋转的O型球阀，主要通过气动、电动执行器等驱动阀门切断或接通管道介质，具有输出力矩大、体积精小、稳定可靠等特点，广泛应用于石油、化工、造纸、冶金、污水处理等行业。

气动执行器：

天沃气动O型切断球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO公司设计工艺的基础上进行研制而成，详情请浏览：AT系列气动执行器

电动执行器：

天沃电动O型切断球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

特点总结：

O型球体气动/电动执行器切断管道介质软硬密封可选

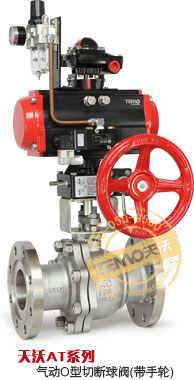

ZSHO气动O型切断球阀

ZSHO气动O型切断球阀一般与电磁阀、限位开关等附件组合使用，采用GT、AT等气动执行器，具有输出力大、动作灵敏，能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能，对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。

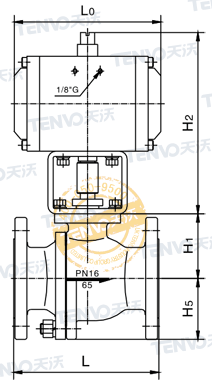

ZSHO气动O型切断球阀–外形尺寸

公称通径 DN（mm）	Lo	L		H1	H2	H3
		PN16/40	PN63
15	133	130	165	54	177	47
20	133	130	190	54	177	47
25	133	140	216	60	177	52
32	132	165	229	67	198	59
40	132	165	241	78	198	66
50	182	203	292	88	223	78
65	222	222	330	98	275	91
80	294	241	356	121	275	106
100	380	305	406	144	353	130
125	450	356	455	148	420	150
150	450	394	495	176	420	172
200	603	457	597	226	504	215
250	603	533	673	281	504	270
300	683	610	762	320	515	330

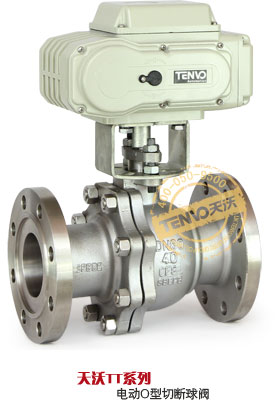

ZDRO电动O型切断球阀

ZDRO电动O型切断球阀有电动执行器和O型球阀组成，适用于两位切断、调节的场合。

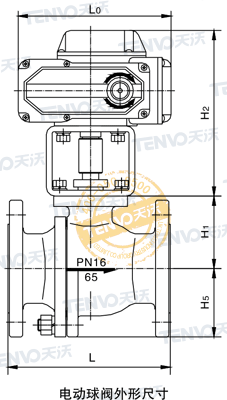

ZDRO电动O型切断球阀–外形尺寸

公称通径 DN（mm）	Lo	L		H1	H2	H3
		PN16/40	PN63
15	157.5	130	165	54	54	54
20	157.5	130	190	54	54	54
25	157.5	140	216	60	60	60
32	207	165	229	67	67	67
40	207	165	241	78	78	78
50	207	203	292	88	88	88
65	256	222	330	98	98	98
80	256	241	356	121	121	121
100	256	305	406	144	144	144
125	380	356	455	148	148	148
150	380	394	495	176	176	176
200	380	457	597	226	226	226
250	380	533	673	281	281	281
300	380	610	762	320	320	320

耐磨陶瓷球阀的球体、阀座及介质流过表面均采用陶瓷制造，特别适用在磨损比较苛刻的场合。主要特点有：

1、陶瓷材料的化学稳定性和硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有极高的耐磨损、耐腐蚀性能，且隔热性好、热膨胀小。

2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高，使用寿命长，是钛合金和蒙乃尔的2-4倍。

4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。

特点总结：

阀体内部全衬陶瓷适合磨损苛刻的管路适用硬度颗粒及腐蚀介质耐用/性价比超高

陶瓷球阀部分展示

陶瓷球阀外形尺寸

耐磨陶瓷球阀–主要零件材料

阀体	阀杆	球体	阀座	填料	适用介质	适用温度
WCB	2Cr13	复合陶瓷	复合陶瓷	PTFE	煤粉、煤渣、粉状颗粒等腐蚀性介质	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

耐磨陶瓷球阀–外形尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

对夹式球阀主要用于石油、化工、制药、食品等各类系统中，以截断或接通管路中的介质。对夹式球阀根据结构长度的长短可分为普通型和薄型两种系列。其薄型对夹球阀是在普通型对夹式球阀的基础上，结合国外产品技术而研制开发的改进型产品。与其它类球阀相比，系列对夹式球阀的主要结构特点有：采用一体式结构，结构紧凑，体积小、重量轻；密封可靠，介质流向不受限制；流阻小、启闭快，操作方便。

特点总结：

一体式阀体结构介质通道采用缩径对夹连接阀体长度最短可做保温夹套

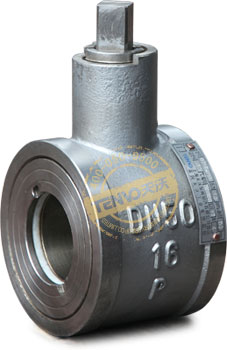

对夹式球阀

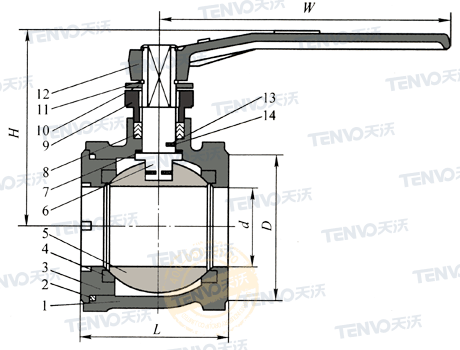

对夹式球阀主要零件材料

NO.	零件名称	材料		NO.	零件名称	材料
		GB/T	ASTM			GB/T	ASTM
1	阀体	GB/T12230 CF8	A351 CF8	8	填料	柔性石墨/PTFE
2	垫片	柔性石墨+SS		9	填料压盖	GB/T12230 CF8	A351 CF8
3	锁紧盖	GB/T1220 12Cr18Ni9	A182 F304	10	定位块	GB/T700 Q235+Zn
4	密封圈	PTFE/RPTFE/NYLON/PEEK		11	挡圈	GB/T1222 65Mn
5	球体	GB/T1220 12Cr18Ni+NiP	A182 F304+NiP	12	手柄	GB/T700 Q235+Zn
6	阀杆	GB/T1220 12Cr18Ni	A182 F304	13	钢球	A182 F304
7	垫片	PTFE+SS		14	弹簧	A276 304

对夹式球阀主要连接尺寸和外形尺寸

公称尺寸		尺寸/mm
DN/mm	NPS/in	L	d	D			H	W
				PN10、PN16	PN25	CL150
15	1/2	40	13	53	53	47	82	140
20	3/4	45	19	63	63	57	82	180
25	1	50	25	73	73	66	104	180
32	1-1/4	60	32	84	84	75	113	200
40	1-1/2	70	39	94	94	85	122	200
50	2	80	49	109	109	103	132	250
65	2-1/2	110	64	129	129	122	144	300
80	3	120	80	144	144	135	155	350
100	4	140	100	164	170	173	183	450

超薄型球阀

薄型对夹式球阀主要零件材料

NO.	零件名称	材料	NO.	零件名称	材料
		GB			GB
1	阀体	GB/T12230 CF8	8	填料压盖	GB/T1220 12Cr18Ni9
2	球体	GB/T1220 12Cr18Ni9+ENP	9	挡圈	GB/T1222 65Mn
3	密封圈	PTFE/RPTFE/NYLON/PEEK	10	定位销	GB/T1220 20Cr13
4	锁紧盖	GB/T1220 12Cr18Ni9	11、13	螺母	GB/T1220 06Cr19Ni10
5	阀杆	GB/T1220 12Cr18Ni9	12	手柄	GB/T700 Q235+Zn
6	垫片	PTFE+SS	14	钢球	A182 F304
7	填料	柔性石墨+SS	15	弹簧	A276 304

薄型对夹式球阀主要外形尺寸与连接尺寸

DN/mm		10	15	20	25	32	40	50	65	80	100	125	150	200
L		32	32	38	42	50	60	70	94	118	140	195	225	275
d		10	13	19	25	32	40	50	65	79	100	125	150	200
D	PN16	42	47	58	68	78	88	102	125	138	160	188	212	266
	PN25	42	47	58	68	78	88	102	125	138	160	188	212	274
	PN40	42	47	58	68	78	88	102	125	138	160	188	212	285
H		79	80	85	95	100	105	115	130	145	175	190	220	260
W		150	150	150	170	180	210	230	280	300	400	500	600	700

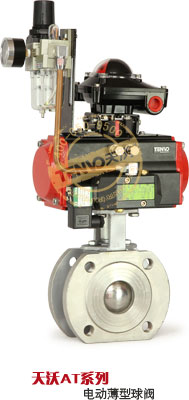

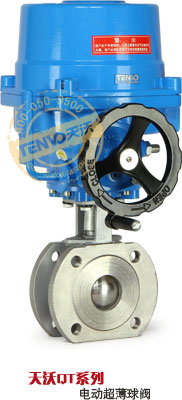

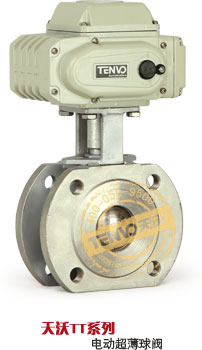

超薄型球阀部分展示

超薄型对夹式球阀应注意事项

1、超薄型球阀的密封形式分为：软密封和金属硬密封，用户可根据实际工矿选择不同密封形式。

2、超薄型球阀设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

3、DN150和DN200的阀体为两段式超短型结构。

四通球阀为“X”型流道的四通四面座球阀，旋转90°可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。在电站系统中称为双向供水转阀（在石化系统中也称空气换向切换阀），适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。

特点总结：

四通结构正反切换法兰连接手动/气动/电动

四通球阀–外形尺寸

PN1.6MPa主要连接尺寸

公称通径		150	200×150	200	250×200	250	300×250	300	350×300	350	400×350	400	450×400	450	500×450	500	600×500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手动	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600				800
电动	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235						259		400				-	-	410
气动	H3	666		736		926		1059		1127		1393		1468		1538		1370
	L2	776						1060				1360						2840

其它类型四通球阀实物展示

锻钢高压球阀主要用于石油、天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性、耐侯性、长期使用的可靠性等；操作方式有手动-蜗杆蜗轮驱动、气动、电动等控制形式。

锻钢高压球阀采用锻钢材料阀体，在最大的额定工作压力下能保证其有足够的强度和刚度，没有铸件所固有的缺陷。阀门内件经过精心设计和选择，确保在各种工况下的可靠性，分体式阀体足够的壁厚和采用高强度的连接螺栓，有利于锻钢球阀的保养和维护，并足以承受管道的应力。

特点总结：

部件采用锻造工艺最高压力32.0MPa密封：尼龙或硬质合金连接：法兰或对焊

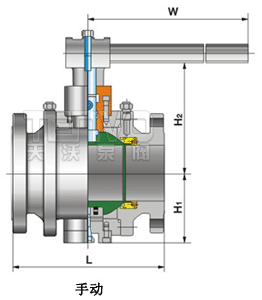

PN16.0MPa(Q47型)锻钢高压球阀–外形尺寸

公称通径DN		50	80	100	150	200	250	300	350	400	450	500
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334
	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735

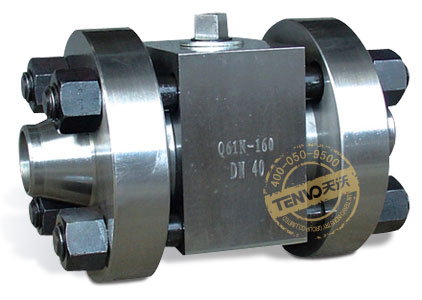

Q61N对焊连接锻钢高压球阀–外形尺寸

公称压力	公称通径DN（mm）	尺寸（mm）
		L	L1	d	D	D1	H	W
PN160	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	360	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
PN320	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	345	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800

气动锻钢高压球阀–介绍

气动锻钢高压球阀可采用多种不同性能、不同价格的气动执行器及附件，以满足不同用户、不同工况的具体要求。

电动锻钢高压球阀–介绍

电动锻钢高压球阀可采用以下四款电动执行器，或客户自行指定电动执行器品牌及型号。

浮动球阀是按照密封机理划分的一种球阀种类，是靠浮动球借助介质压力密封，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封，这种浮动球阀结构多用于中小口径（DN200以下）。

天沃公司一直以前沿的技术更新浮动球阀系列，使它具有的设计特点能满足一般工业标准的安全和方便需要。

特点总结：

最常用的球阀软硬密封均可最高温度425℃最高压力32.0MPa阀体材质多样

浮动球阀–外形尺寸

公称通径 DN(mm)	1.6MPa			2.5MPa			4.0MPa
	L	H	W	L	H	W	L	H	W
15	130	59	130	130	59	130	130	59	130
20	140	63	130	140	63	130	140	63	130
25	150	75	160	150	75	160	150	75	160
32	165	97	230	165	97	230	180	97	230
40	180	107	230	180	107	230	200	107	230
50	200	142	400	200	142	400	220	142	400
65	220	152	400	220	152	400	250	152	400
80	250	178	700	250	178	700	280	178	700
100	280	252	1100	280	252	1100	320	252	1100
125	320	272	1100	320	272	1100	400	272	1100
150	360	342	1500	360	342	1500	400	342	1500
200	400	345	1500	400	345	1500	502	345	1500

浮动球阀的结构特点

可靠的阀座密封结构

公司多年来的球阀制造经验与国际先进技术的结合而设计的双线密封结构，可自然泄压阀座，能保证高、低压和真空状态下的可靠密封。当介质压力运行在低压区时，阀座密封圈与球体接触面积较小，故有较大的密封比压，确保阀座可靠密封，当介质压力运行在较高位时，阀座密封圈与球体的接触面积增大，故阀座密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座的可靠密封，而预紧力长期使用后会衰退，故对于低压，超低压或真空工况用球阀，采用板簧加载的阀座密封结构，确保球阀长期可靠的密封。中、高温球阀的阀座密封结构，采用对位聚苯作为密封圈可用于300~C的温度，而采用金属密封耐高温组合材料结构设计的球阀可用于更高的温度。这种结构具有单向密封功能。

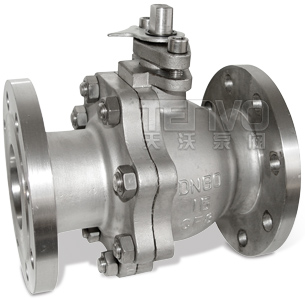

金属硬密封球阀的球体表面采用超声速喷涂碳化钨或采用羰基法热喷涂镍基纳米粉，使球体表面硬度达到60HRC以上，阀座整体采用硬质材料或堆焊硬质合金，因此在阀门启闭过程中能很好的经受磨损，并承受介质冲刷。由于填料采用柔性石墨，垫片采用柔性石墨不锈钢缠绕式垫片，故能应用高温工况。

任何采用金属硬密封阀座的球阀都归类于金属硬密封球阀，这里仅介绍最常用的浮动球式金属硬密封球阀和固定球式金属硬密封球阀。

特点总结：

硬质合金密封阀座最高温度425℃最高压力32.0MPa耐磨耐冲刷

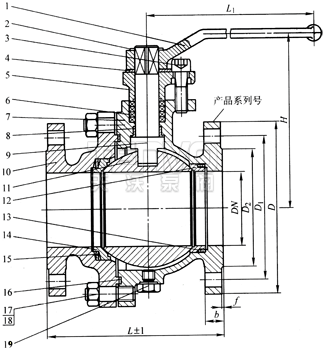

Q41H型浮动球金属硬密封球阀主要零件材料

NO.	零件名称	材料	NO.	零件名称	材料
1	手柄	A29/A29M 1025	11	球体	A105+WC
2	轴用挡圈	A29/A29M 1566	12	右阀座	A105 堆焊 812
3	内六角螺钉	A193/A193M B7	13	右墨环	柔性石墨
4	定位块	A29/A29M 1015	14	左阀座	A105 堆焊 812
5	填料压盖	A29/A29M 1025	15	碟形弹簧	Inconel X750
6	填料	柔性石墨+不锈钢丝	16	金属垫片	A276/A276M 304+金属丝
7	阀体	A216/A216M WCB	17	双头螺栓	A193/A193M B7
8	轴承	ZCuZn38Mn2Pb2	18	六角螺母	A194/A194M 2H
9	阀杆	A473/A473M 420	19	排污堵	A29/A29M 1025
10	阀盖	A216/A216M WCB

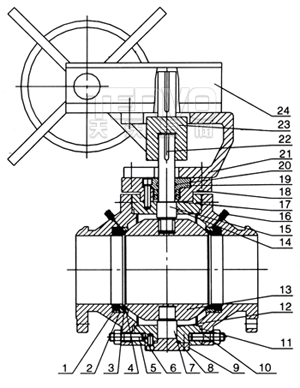

Q47H型固定球金属硬密封球阀主要零件材料

NO.	零件名称	材料	NO.	零件名称	材料
1	内六角螺钉	A193/A193M B8M	11	左阀体	A351/A351M CF8M
2	金属垫圈	A276/A276M 316丝+柔性石墨	12	金属垫圈	A276/A276M 316丝+柔性石墨
3	下固定轴	A182/A182M F316	13、19、21	六角螺母	A194/A194M 8M
4	右阀体	A351/A351M CF8M	14、20、22	双头螺柱	A193/A193M B8M
5	下轴承	A182/A182M F316 氮化	15	上轴承	A182/A182M F316 氮化
6	球体	A182/A182M F316+WC	16	阀杆	A182/A182M F316
7	石墨环	柔性石墨	17	填料	编织柔性石墨
8	压环	A276/A276M 316	18	填料压盖	A351/A351M CF8M
9	碟形弹簧	Inconel X750	23	支架	A216/A216M WCB
10	阀座	A182/A182M F316+STL	24	蜗杆传动装置	组件

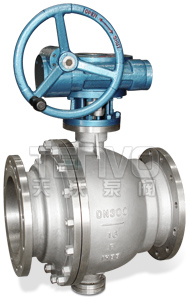

金属硬密封球阀-可配执行机构

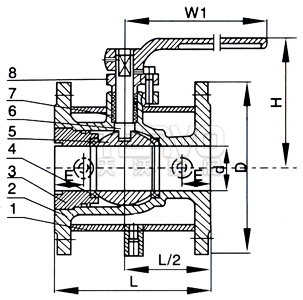

夹套保温球阀具有良好的保温、保冷特性，除缩径保温球阀管道能启闭，其优点是其它阀门所没有的，是重油输送管道理想的控制阀门。

特点总结：

焊装金属夹套碳钢或不锈钢阀体材质大部分球阀均可制成保温球阀

夹套保温球阀–主要零件材料

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体	CF8	CF3	CF8M	CF3M	WCB
球体	F304	F304L	F316	F316L	1Cr13
阀座	PTFE	PTFE	PTFE	PTFE	PTFE
阀座支承	304	304L	316	316L	25
O形圈	氟橡胶	氟橡胶	氟橡胶	氟橡胶	丁睛橡胶
阀杆	F304	F304L	316	F316L	1Cr13
填料	PTFE	PTFE	PTFE	PTFE	PTFE
阀杆轴承	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	PTFE+304
填料压环	304	304L	316	316L	1Cr13
夹套	304	304L	316	316L	25
夹套接管	304	304L	316	316L	1Cr13

夹套保温球阀–外形尺寸

公称通径		d	L	D		D	Q	H	W	管螺纹
DN	in			（mm）	（in）					P
20	3/4″	19	117	40	1-1/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170
40	1-1/2″	38	165	65	2-1/2″	63.5	181	125	250
50	2″	51	178	80	3″	68	218	135	250
80	3″	76	229	150	6″	82	275	193	350
100	4″	102	254	200	8″	83	300	265	420
150	6″	152	292	250	10″	95	403	355	1000
200	8″	203	330	300	12″	100	492	410	1300

其它夹套保温球阀展示

大部分球阀都可以制作保温夹套，如需相关参数，请联系天沃工作人员。

夹套保温球阀补充说明

夹套保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。除两片式保温球阀外，阀体全部采用整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。

浮动保温球阀采用单面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体的接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。浮动保温球阀采用的聚四氟乙烯等密封圈具有良好的自润滑性，与球体摩擦损小，因此使用寿命长。

夹套保温球阀应用规范

设计制造标准：GB/T12224、ASME B 16.34

结构长度标准：GB/T 12221-2005、ASME B 16.10

连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API 598
