电动球阀以电动执行器为驱动动力，具有旋转90°的动作，主要用来做切断、分配和改变介质的流动方向。电动球阀具有结构紧凑、性能稳、安装方便的特点，在国民工业的很多行业得到越来越多的应用。

天沃出品的电动球阀采用TT、TTS、QT、CHQ等四款电动执行机构，覆盖了高中低的不同性能、不同价位。用户也可以指定执行器的品牌与型号，我们与国内外多个知名品牌保持合作关系。

电动执行器：

天沃电动球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

电动球阀选购提示：

第一步：选择球阀的类型，主要从球阀的结构、材质、密封阀座材料、压力、温度等方面选择。

第二步：选择电动执行器的类型，天沃公司主要有四款电动执行器：TT、TTS、QT、CHQ，可满足不同用户的需求。

第三步：从电动执行器的主要功能选择执行器型号，如开关型、调节型、防爆型、智能型等。

电动球阀补充说明

电动球阀是由电动执行机构与球阀组成，使用三相或单相电源为动力，根据装配不同的电动执行器，可以对球阀启到开关、调节等不同的功能，电动球阀是控制系统中最常见的阀门之一。

电动球阀根据球体的运动原理，所装配的一般为角行程电动执行器，在易燃、易爆爆场合需要采用防爆型。

采用气动执行机构为驱动装置的球阀统称为气动球阀，利用压缩空气为动力能源，可配各种附件，如限位开关、电磁阀、气源处理三连件、阀门减速器等，以实现就地或远距离控制球阀的启闭或调节。气动球阀的主要功能由球阀的结构特点决定，如V型球阀、三通球阀、四通球阀等。

气动执行器较之电动执行器的最大特点是启闭速度快，天沃公司自行研发的执行器有AT、GT、AW等，在角行程阀门的应用上具有悠久的历史和雄厚的经验积累。

气动执行器：

天沃气动球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO公司的设计工艺基础上进行研制、开发而成，详情请浏览：AT系列气动执行器

气动球阀选购提示：

第一步：根据工况工艺的需求，选择球阀的类型：如球阀的结构、压力、材质、密封形式、使用温度以及其它的要求等。

第二步：选择气动执行器的类型，天沃公司共有四款气动执行器供用户选择：从性能、价格、外观等方面满足不同工况的需求。

第三步：选择执行器的作用形式：双作用或单作用。

第四步：为了最大限度的发挥气动球阀的性能，还有选择相应的附件：如调节型球阀要配备阀门定位器。

Q941F/H电动法兰球阀是一种转角90。的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配用电动执行机构，产品通常用于密封要求严格的场合，除控制气体，液体，蒸汽介质外，还适宜控制水含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

特点总结：

采用角行程电动执行器220V/380V/调节型/防暴型/智能型

Q941F/H电动法兰球阀–外形尺寸

规格		配置	D1	D2	H	L	n-Ф
mm	in		1.6MPa				1.6MPa
15	1/2″	TT-5	65	95	246	130	4-14
20	3/4″	TT-5	75	105	256	140	4-14
25	1″	TT-5	85	115	266	150	4-14
32	1-1/4″	TT-5	100	135	286	165	4-18
40	1-1/2″	TT-10	110	145	319	180	4-18
50	2″	TT-10	125	160	334	200	4-18
65	1-1/2″	TT-20	145	180	388	220	4-18
80	3″	TT-20	160	195	403	250	8-18
100	4″	TT-50	180	215	441	280	8-18
125	5″	TT-100	210	245	502	320	8-18
150	6″	TT-100	240	280	537	360	8-23
200	8″	TT-200	295	355	612	400	12-23
250	10″	TT-200	355	425	682	450	12-25

其它类型电动法兰球阀实物展示

Q641F/H型气动法兰球阀适用于PN1.0MPa～PN10.0MPa的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

性能特征：

阀杆采用防爆出设计；

全通径浮动球；

球阀与球体之间带防静电装置；

双碟形弹片自动压紧填料设计；

法兰连接能保持良好密封性能，便于维修更换；

气动执行器：

天沃气动法兰球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO设计工艺的基础上进行研制而成，详情请浏览：AT系列气动执行器

特点总结：

活塞式角行程气动执行器启闭动作迅速配附件性能更完美

Q641F/H型气动法兰球阀–外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）②
		L		d1		LJ③		D	D1	D2	D6	b	Z-Φd
		全通径	缩径	全通径	缩径	全通径	缩径
1.6	15	108	-	15	-	-	-	95	65	45	-	14	4-14
	20	117	-	20	-	-	-	105	75	55/58	-	14/16	4-14
	25	127	-	25	-	-	-	115	85	65/68	-	14/16	4-14
	32	140	-	32	-	-	-	135/140	100	78	-	16	4-18
	40	165	-	40	-	-	-	145/150	110	85/88	-	16	4-18
	50	178	-	50	-	-	-	165/165	125	100/102	-	16/18	4-18
	65	190	-	65	-	-	-	180/185	145	120/122	-	18	4-18
	80	203	203	80	65	-	-	195/200	160	135/138	-	20	8-18
	100	229	229	100	80	-	-	215/220	180	155/158	-	20	8-18
	125	356	254	125	100	-	-	245/250	210	185/188	-	22	8-18
	150	394	267	150	125	-	-	280/285	240	210/212	-	24/22	8-23/8-22
	200	457	292	200	150	-	-	335/340	295	265/268	-	26/24	8-23/12-22
2.5	15	140	-	15	-	-	-	95	65	45	40	16	4-14
	20	152	-	20	-	-	-	105	75	55/58	51	16	4-14
	25	165	-	25	-	175	-	115	85	65/68	58	16	4-14
	32	178	-	32	-	188	-	135/140	100	78	66	18	4-18
	40	190	-	40	-	200	-	145/150	110	85/88	76	18	4-18
	50	216	-	50	-	226	-	165/165	125	100/102	88	20	4-18
	65	240	-	65	-	253	-	180/185	145	120/122	110	22	8-18
	80	283	293	80	65	295	295	195/200	160	135/138	121	22	8-18
	100	305	305	100	80	321	321	230/235	190	160/162	150	24	8-23/8-22
	125	381	381	125	100	397	397	270	220	188	176	28	8-25/8-26
	150	403	403	150	125	419	419	300	250	218	204	30	8-25/8-26
	200	502	419	200	150	520	437	375	310	282/285	260	38	12-30
4.0	15	140	-	15	-	153	-	105	75	55/45	40	18	4-14
	20	152	-	20	-	165	-	125/130	85	68/58	51	20	4-18
	25	165	-	25	-	178	-	135/140	100	78/68	58	22	4-18
	32	178	-	32	-	191	-	150/155	110	82/78	66	24	4-23/4-22
	40	190	-	40	-	203	-	165/170	125	95/88	76	24	4-23/4-22
	50	216	216	50	40	232	232	175/180	135	105/102	88	26	4-23/4-22
	65	241	241	65	65	257	257	200/205	160	130/122	110	28	8-23/8-22
	80	283	283	80	80	299	299	210/215	170	140/138	121	30	8-23/8-22
	100	305	305	100	100	321	321	250	200	168/162	150	32	8-25/8-26
	125	381	381	125	125	297	397	295	240	202/188	176	36	8-30
	150	403	403	150	150	419	419	340/345	280	240/218	204	38	8-34/8-33
6.3	15	165	-	15	-	178	-	105	75	55/45	40	20	4-14
	20	190	-	20	-	203	-	125/130	90	68/58	51	22	4-18
	25	216	-	25	-	229	-	135/140	100	78/68	58	24	4-18
	32	229	-	32	-	242	-	150/155	110	82/78	66	24	4-23/4-22
	40	241	-	40	-	254	-	165/170	125	95/88	76	26	4-23/4-22
	50	292	292	50	40	308	308	195	145	112/102	88	28	4-23/4-22
	65	330	330	65	50	346	346	220	170	138/122	110	32	8-25/8-26
	80	356	356	80	65	372	372	230	180	148/138	121	34	8-25/8-26
	100	432	432	100	80	448	448	265	210	172/162	150	38	8-30

表中以分数表示者，分子为JB/T74～90系列2尺寸（等同于机械JB74～90-59的尺寸），分母为JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。

LJ为环连接面法兰球阀的结构长度。

由于气动执行器种类有不同，其结构长度在此一律省略，具体尺寸请联系天沃工作人员。

其它类型气动法兰球阀实物展示

ZDRV型电动V型调节球阀为电动单元组合仪表中执行单元，可实现比例调节，接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的电动执行机构，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等行业，实现管道中介质流量调节和切断，以达到生产过程按一定的规范进行。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

附件选择：

调节型V型球阀：阀体+支架+调节型电动执行器

开关型V型球阀：阀体+支架+开关型电动执行器

电动V型调节球阀–标准技术参数

TT系列电动V型球阀外形尺寸表

DN(mm)	L0	L	D	H1	H2	H3
25	207	50	64	101	178	67
32	207	55	74	111	187	72
40	207	60	82	121	187	77
50	207	75	100	126	204	82
65	256	145	/	136	235	95
80	256	165	/	146	235	105
100	256	194	/	151	245	130
125	256	210	/	176	245	155
150	380	229	/	196	285	170
200	380	243	/	216	322	210
250	380	297	/	300	322	245
300	380	338	/	385	345	280

ZSHV型气动V型调节球阀是一种旋转型调节球阀，可选用天沃ZS系列曲臂活塞式执行器(推荐)，或AT、GT等系列气动执行器，与阀门定位器配套使用，可实现比例调节。气动V型调节球阀阀体流道阻力小，流量系数大，1/4球面V形开口阀芯提供近似等百分比流量特性。调节球阀配用气动活塞式执行机构输出力巨大，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节和切断，以达到生产过程一定的规范进行。

气动执行器：

天沃气动执行器在综合运用英国TENVO设计工艺的基础上进行研制、开发而成，ZS系列曲臂活塞式执行器控制精度高，回差和死区小，控制过程灵敏度高，详情请浏览：ZS系列气动执行器

附件选择：

调节型V型球阀：阀体+支架+气动执行器+电气阀门定位器+空气过滤器

开关型V型球阀：阀体+支架+气动执行器+电磁阀+限位开关+空气过滤器

ZS系列双作用气动V型球阀外形尺寸

DN	A	L	B	H	C	D	D1
25	270	390	140	133	105	85	85
32	270	390	140	138	105	85	85
40	275	395	140	140	115	85	85
50	275	395	140	150	115	85	85
65	296	440	150	165	125	85	85
80	300	445	150	178	135	85	90
100	300	445	150	190	135	85	102
125	343	507	155	205	155	85	97
150	343	507	155	235	170	85	129
200	418	617	190	265	200	85	123
250	502	742	224	317	260	92	149
300	520	760	224	362	280	/	148
350	605	900	277	437	330	/	179
400	620	900	277	492	330	/	180

ZSHV气动V型调节球阀–标准技术参数

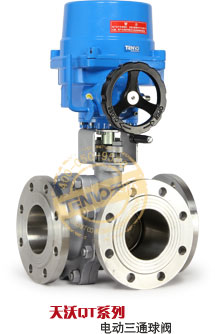

ZDRL/T型电动三通球阀是一种旋转型调节阀，为电动单元组合仪表中执行单元。阀体有L型和T型两种，用于分配流体或分流、合流场合，TENVO电动三通球阀采用QT或TT电动执行机构（高低搭配，满足不同客户需求），接受ON-OFF动作，精度高、动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流向转变、合流或分流，以达到生产过程按一定的规范进行。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

特点总结：

角行程电动执行器220V/380V标准型/防爆型

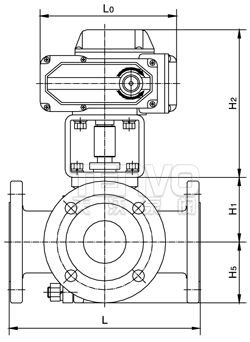

ZDRL/T电动三通球阀–外形尺寸

公称通径	Lo	L	L1	H1	H2	H5
15	157.5	130	65	54	152	47
20	157.5	150	75	54	152	47
25	157.5	160	80	60	152	52
32	207	180	90	67	187	59
40	207	200	100	78	187	66
50	207	230	115	88	204	78
65	256	290	145	98	235	91
80	256	310	155	121	235	106
100	256	350	175	144	245	130
125	380	400	200	148	315	150
150	380	480	240	176	315	172
200	380	600	300	226	352	215
250	380	730	365	281	352	270
300	380	850	425	320	363	330

表中数据以PN16配双作用执行机构为依据。

阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI、JIS、DIN等标准。

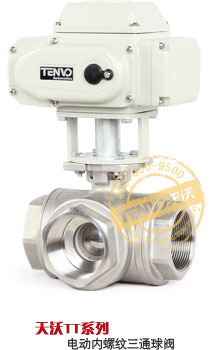

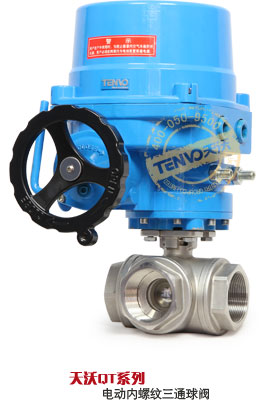

内螺纹电动三通球阀实物展示

ZSHL/T气动三通球阀是一种旋转型调节阀，一般与电磁阀等气动元件组合使用。阀体流道阻力小，流量系数大。阀芯有L型和T型两种，用于分配流体或分流合流场合。TENVO气动三通球阀配用AT或GT型气动活塞式执行机构，输出力巨大，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流向转变、合流或分流，以达到生产过程按一定的规范进行。

气动执行器：

天沃气动法兰球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO最新技术、最新材料、最新工艺的基础上进行研制、开发、设计而成，详情请浏览：AT系列气动执行器

特点总结：

活塞式角行程动执行器启闭迅速配带附件性能更完美

ZSHL/T气动三通球阀–外形尺寸

公称通径	Lo	L	L1	H1	H2	H5
15	133	130	65	54	177	47
20	133	150	75	54	177	47
25	133	160	80	60	177	52
32	132	180	90	67	198	59
40	132	200	100	78	198	66
50	182	230	115	88	223	78
65	222	290	145	98	275	91
80	294	310	155	121	275	106
100	380	350	175	144	353	130
125	450	400	200	148	420	150
150	450	480	240	176	420	172
200	603	600	300	226	504	215
250	603	730	365	281	504	270
300	683	850	425	320	515	330

表中数据以PN16配双作用执行机构为依据。

阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI、JIS、DIN等标准。

其它气动三通球阀

电动内螺纹球阀采用一体化结构，与角行程电动执行机构（如天沃自行研发的TT、TTS、QT、CHQ等电动执行器）相配，输入（4-20mA.DC，0-10V.DC或1-5V）信号或单相电源即可运转，具有功能强、体积小、轻便宜人、配套简单、流通能力大等特点。目前电动内螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动化控制系统中。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

特点总结：

二片式/三片式阀体角行程电动执行器220/380V开关型/调节型/防爆型

电动内螺纹球阀–主要技术参数

公称通径 DN（mm）		DN15～DN100
公称压力 PN（MPa）		1.6、2.5、4.0、6.4
连接方式		内螺纹
零件名称	阀体、阀盖	WCB	CF8（304）	CF8M（316）
	球体、阀杆	2Cr13	304	316
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29℃～180℃（增强聚四氟乙烯）、-29℃～300℃（对位聚苯）

天沃QT系列电动内螺纹球阀

天沃TT系列电动内螺纹球阀

天沃出品的Q611F/H气动内螺纹球阀采用AT或GT系列气动执行器，控制阀门开启或关闭，若配以阀门定位器，可对介质进行调节控制。该产品以高平台内螺纹球阀为调节阀门，有二片式和三片式两种，全部采用脱机精密铸造，防静电结构设计，适用于一般化工及各种工业管线。

气动执行器：

天沃气动法兰球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO设计工艺的基础上进行研制、开发而成，详情请浏览：AT系列气动执行器

特点总结：

二片式/三片式阀体AT/GT气动执行器启闭动作迅速配装附件性能更完美

天沃提示：该页面展示为选配AT系列执行器的气动内螺纹球阀，除此之外，还可选用以下执行器几附件。

Q611F二片式气动内螺纹球阀

Q611F二片式气动内螺纹球阀–外形尺寸

口径	Φd	L	A	H	执行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105

Q611F三片式气动内螺纹球阀

Q611F三片式气动内螺纹球阀–外形尺寸

口径	Φd	L	A	H	执行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105
4″	100	225	319	315	AT-125
