L型三通球阀采用2面阀座,受力平衡,保证闭止通道的可靠密封,主要用于流路的换向。

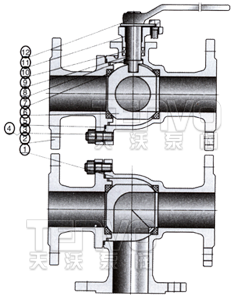

序号 | 零件名称 | 主要采用材质 | |
1 | 阀体 | A216 WCB | A351 CF8 |
2 | 阀盖 | A216 WCB | A351 CF8 |
3 | 螺母 | A194 2H | A194 8 |
4 | 螺栓 | A193 B7 | A193 B8 |
5 | 垫片 | PTFE/PPL | PTFE/PPL |
6 | 球体 | WCB+HCr | A351 CF8 |
7 | 密封圈 | PTFE/PPL | PTFE/PPL |
8 | 垫片 | PTFE/PPL | PTFE/PPL |
9 | 阀杆 | A182 F6a | A182 F304 |
10 | 填料 | PTFE/PPL | PTFE/PPL |
11 | 填料压盖 | A216 WCB | A351 CF8 |
12 | 手柄 | WCB | WCB+Hzn |
公称压力或压力级 | 主要尺寸 | 公称通径 | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
L型三通球阀与电动、气动执行器配套,广泛应用于管路的控制系统,更多详情浏览:电动三通球阀|气动三通球阀产品页面。
